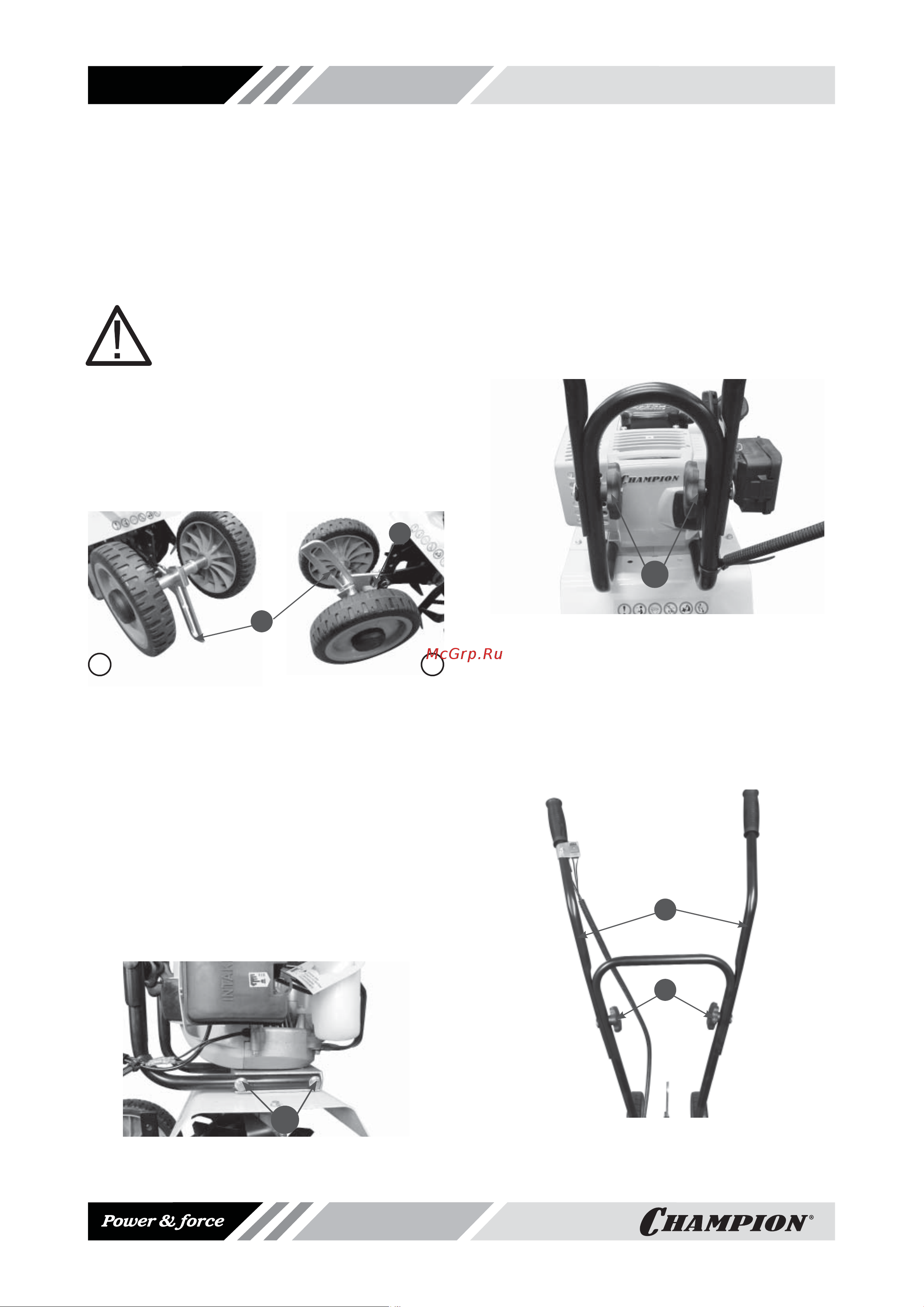

РАСПАКОВКА И СБОРКА
Закрепите среднюю часть рамы крепления
рабочих рукояток на нижней. Для этого ис-
пользуйте две барашковые гайки, два кре-
пежных болта и две пружинные шайбы из
комплекта крепежа культиватора (А) Рис.4.
НЕ допускайте чрезмерного затягивания ба-
рашковых гаек.
А
Рис.4
Закрепите правую и левую рабочие рукоят-
ки (А) Рис.5 на средней части рамы. Для это-
го используйте две барашковые гайки, два
крепежных болта и две пружинные шайбы из
комплекта крепежа культиватора (В) Рис.5.
НЕ допускайте чрезмерного затягивания ба-
рашковых гаек.
А
В
Рис.5
РАСПАКОВКА КУЛЬТИВАТОРА
Осторожно извлеките культиватор из короб-
ки, удалите весь упаковочный материал и
срежьте все обвязки, фиксирующие состав-
ные части рукоятки.
ВНИМАНИЕ!
С завода культиватор поставля-
ется с направляющей регулировки
высоты колес (1), установленной
регулировочным пазом с отвер-
стиями вниз (транспортировоч-
ное положение Рис.2А) При первич-
ной сборке культиватора необхо-
димо направляющую установить
пазом вверх (Рис.2В).
1
2
А В
Рис.2
Для этого необходимо открутить гайки и из-
влечь болты (2) крепления направляющей
(Рис.2B).
Перевернуть направляющую пазом вверх,
установить на место и надежно затянуть
болты.
Нижняя часть рамы крепления рукояток
управления установлена на заводе и закре-
плена двумя болтами (А) (Рис.3) При сборке
культиватора необходимо проверить надеж-
ность затяжки болтов.
А
Рис.3
