Atoll D-21 STD [7/10] А б в

плоскость

раковины

шайба

декоративное

кольцо

черный

уплотнитель

гайка

черный

уплотнитель

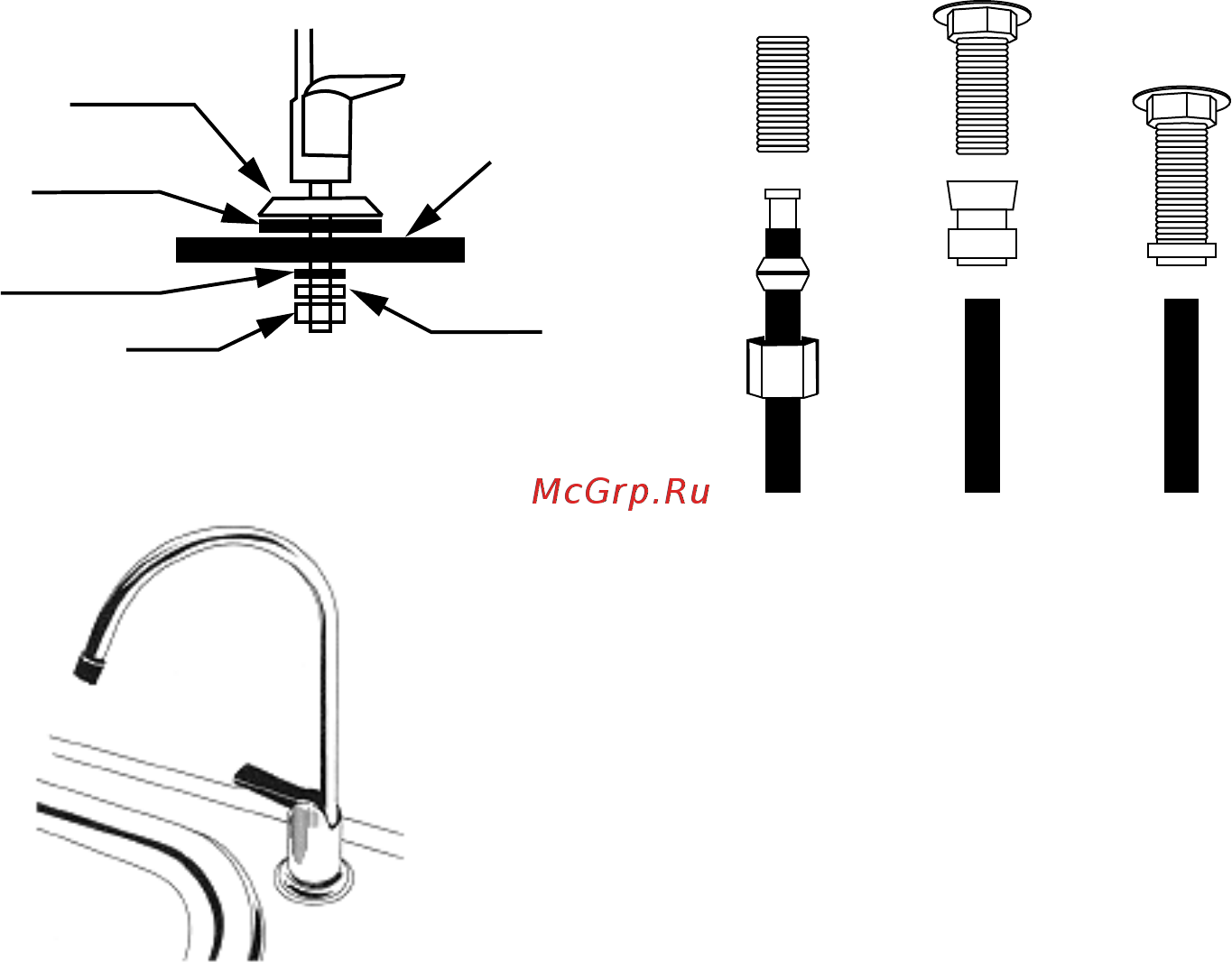

Рис. 4

Монтаж крана чистой воды* производите со

гласно рис. 4. Мы рекомендуем не затягивать

гайку крана до завершения монтажа и провер

ки работоспособности системы, чтобы была

возможность убедиться в отсутствии подтека

ния воды в месте соединения корпуса крана и

резьбовой трубки. В комплекте с краном чистой

воды для герметизации соединения с трубкой

может поставляться набор уплотнений для под

ключения, либо кран может иметь в своем со

ставе быстроразъемный коннектор. На рис. 5а,

б, в приведены способы подключения трубки к

крану чистой воды.

Если на поверхности мойки нет места для установки крана, то его мож

но смонтировать на поверхности стола (рис. 6).

* - модель крана может отличаться от указанной на рисунке

III. ПОДКЛЮЧЕНИЕ К ЛИНИИ ХОЛОДНОЙ ВОДЫ

ВНИМАНИЕ: убедитесь, что фильтр подключается к холодной воде

(tmax 38

C). Подключение к горячей воде выведет фильтр из

строя.

ВНИМАНИЕ: во избежание попадания бактерий в фильтр в про-

цессе выполнения работ по его монтажу, мы рекомендуем перед со-

единением всех трубок, а также перед монтажом крана подачи воды

тщательно вымыть руки с мылом или использовать новые чистые

резиновые перчатки.

а б в

Рис. 5

Рис. 6
