8
1. Найдите вентиль, выключающий подачу
холодной воды, и закройте его. Откройте кран
холодной воды на смесителе, чтобы сбросить
давление. Если вода попрежнему продолжает
течь из крана даже после того, как перекрыли
вентиль, вам придется закрыть главный вентиль
дома или квартиры.
2. Система подключается к водопроводу че
рез узел подачи воды.

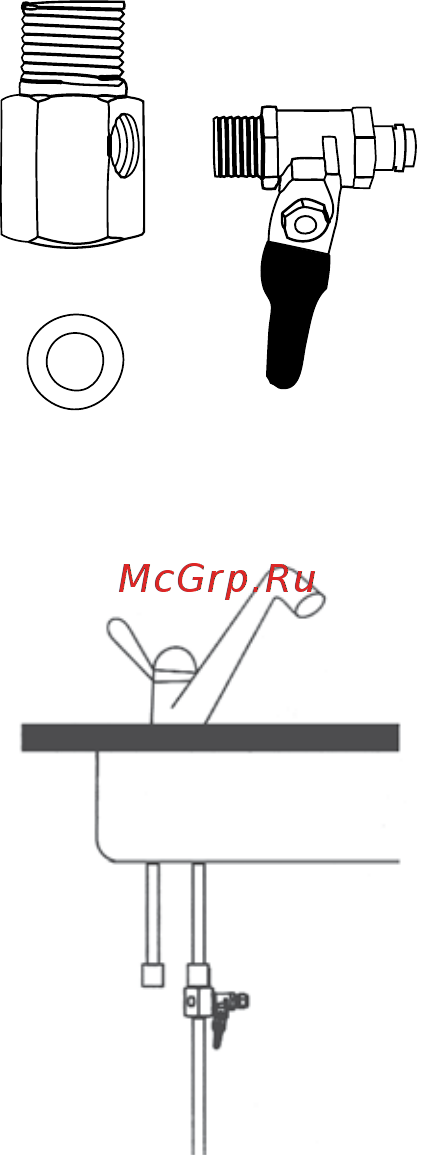

2.1. Соберите узел подачи воды путем соедине
ния крана подачи воды с тройником, как показано
на рис. 7.
Используя ленту ФУМ, вверните кран подачи
воды в тройник. Будьте предельно осторожны
при подсоединении крана — чрезмерное усилие
повредит его резьбу. Используйте только гаеч
ный или разводной ключ.
2.2. Ослабьте накидную гайку и отсоедините
гибкую подводку от смесителя.
2.3. При необходимости замените прокладку
накидной гайки.
2.4. Установите узел в сборе в разрыв гибкой
подводки смесителя, как показано на рис. 8.
2.5. Подсоедините красную трубку от филь
тра к шаровому крану подачи воды.
IV. ПРОМЫВКА ФИЛЬТРА И НАЧАЛО ЭКСПЛУАТАЦИИ
1. Картридж 1 ступени уже установлен в систему. Если картридж вто
рой ступени не установлен, установите его в соответствующую колбу (см.
таблицу на стр. 4). Для установки картриджа необходимо раскрутить колбу
при помощи пластикового ключа. Аккуратно снимите защитную пленку с
картриджа и установите его в колбу. Обратите внимание на маркировку
“THIS END NEXT TO VESSEL THREADS“ на верхней крышке картриджа (для
Pentek GAC10, CC10) и на указания на его этикетке. Закрутите колбу
вручную, не прикладывая чрезмерных усилий и не используя ключ.
2. Откройте кран подачи воды (B).
3. Откройте кран чистой воды (A).
4. Проверьте систему на наличие подтеканий.
5. Через 23 минуты закройте кран чистой воды воды (A). Система готова
к эксплуатации.
6. Важно! Во время первой недели эксплуатации ежедневно проверяй
те систему на предмет протечек.
7. Убедитесь в отсутствии протечки внизу корпуса крана чистой воды,
затяните гайку крана (см. рис. 4).
Рис. 7
Рис. 8
