Baxi Premier Plus (400-570 л) [4/16] Прокладка труб
![Baxi Premier Plus (400-570 л) [4/16] Прокладка труб](/views2/1935107/page4/bg4.png)
20

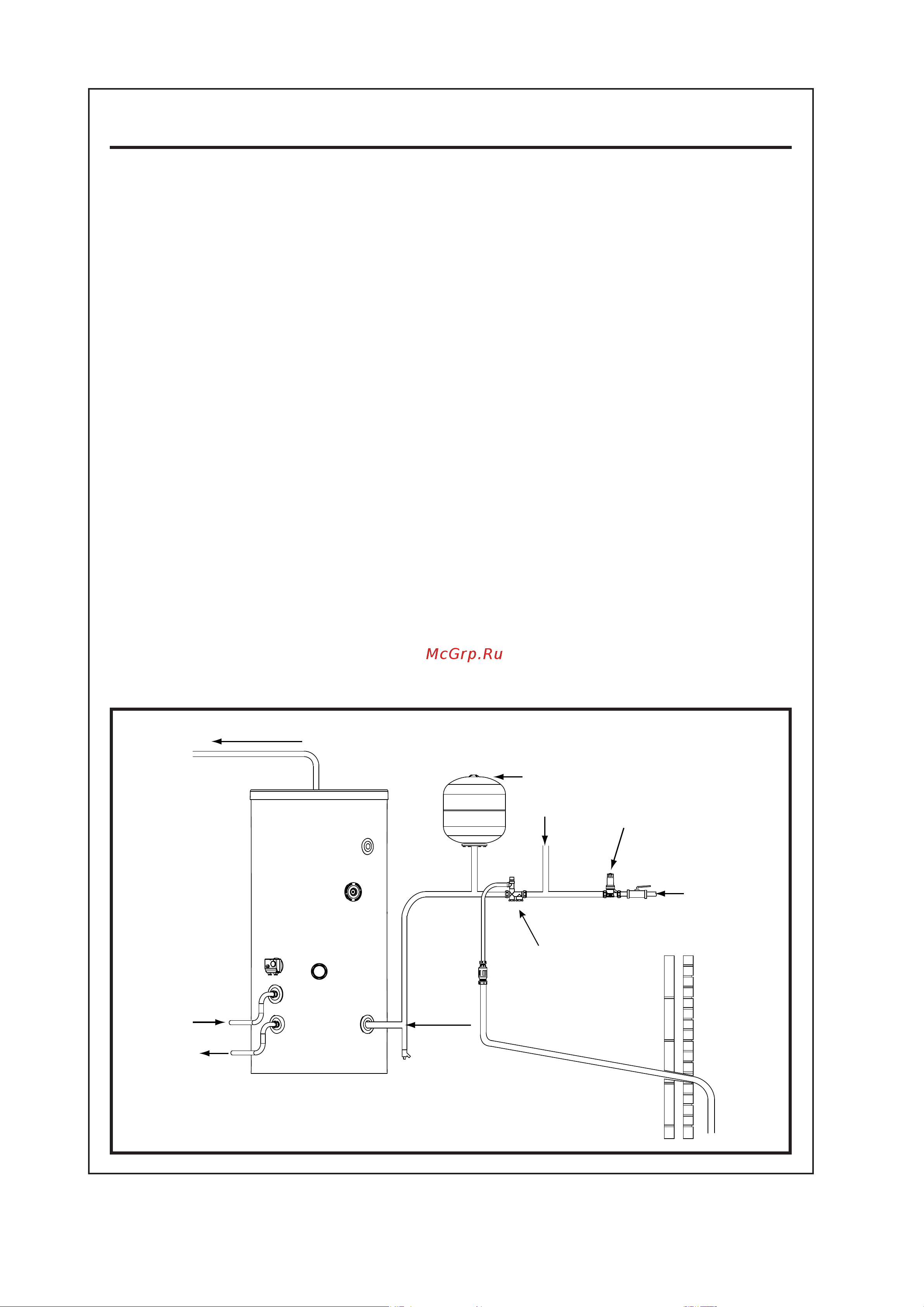

Подключение греющего
контура теплообменника.
Подающий и обратный
трубопроводы
Расширительный бак
Симметричное
подключение
холодной воды
Клапан сброса
давления
Клапан снижения
давления
Водопровод
Отводная трубка
Сливной кран
Промежуточное
разливное устройство
Выход горячей
воды
Вход холодной
воды
3. ПРОКЛАДКА ТРУБ
3.1 См. раздел «Важные требования к установке». Подсоедините клапаны
в порядке, указанном на рис. 3. При установке убедитесь, что клапаны
установлены правильно, согласно отметкам направления движения воды на них.
3.2 К водонагревателю подходят соединения с резьбой 1 дюйм, что позволяет
напрямую подключить входящую трубу внешним диаметром 28 мм.
Соединения имеют резьбу G1 дюйм, которая позволяет при необходимости
использовать входящие фитинги с резьбой G1 дюйм.
3.3 Вход холодной воды помечен СИНИМ ЦВЕТОМ, выход горячей — КРАСНЫМ.
Одним водонагревателем возможно обеспечение сразу нескольких
потребителей, однако при выборе водонагревателя необходимо учитывать
местные условия
3.4 Рекомендуется устанавливать запорный кран на трубе подачи холодной воды
в нагреватель.
3.5 Под нагревателем на входящей водопроводной магистрали необходимо
установить сливной кран. Он должен быть расположен между нагревателем
и запорным клапаном или системой безопасности (см. рис. 3).
3.6 На трубе подачи холодной воды можно установить расширительный бак
контура ГВС (как показано на рис. 3) для предотвращения срабатывания
предохранительного клапана и слива воды при ее расширении. Для данных
размеров водонагревателей рекомендуется использовать расширительный бак
емкостью 35 л.
3.7 На водонагревателе возможно организовать контур рециркуляции. Имеется
соединение для возврата в водонагреватель рециркуляционной воды
(с внутренней G1 дюйм). На этом соединении установлена заглушка, которая
должна быть удалена при подключении рециркуляционной возвратной трубы
(см. рис. 4 на стр. 5).
3.8 Основной (первичный) нагревающий контур должен быть оснащен насосом.
3.9 Подключение основного (первичного) контура теплообменника осуществляется
через выходы 1 дюйм внутренняя резьба
Рисунок 3
