Baxi Premier Plus (400-570 л) [5/16] Электрическое подключение

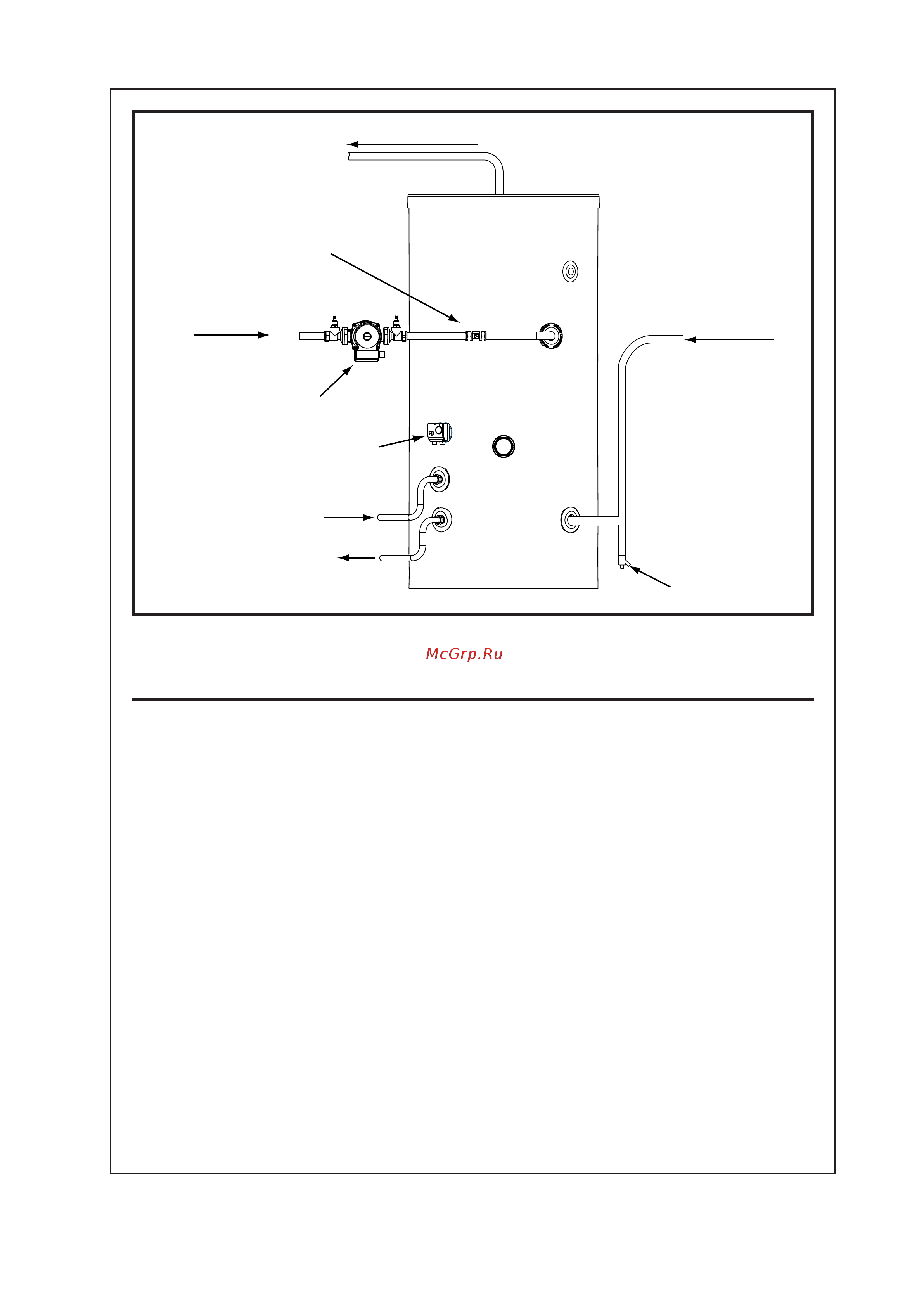

Подключение греющего

контура теплообменника.

Подающий и обратный

трубопроводы

Сливной кран

Выход горячей

воды

Вход холодной воды

Запорный

клапан

Контур рециркуляции

Бронзовый насос

контура рециркуляции

УПРАВЛЯЮЩИЙ ТЕРМОСТАТ

Рисунок 4

4. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

4.1 Водонагреватель BAXI Premier Plus пригоден для использования

с большинством котлов, работающих на газовом или масляном топливе,

при условии, что котел снабжен устройствами для контроля температуры

и защиты от перегрева. При возникновении вопросов проконсультируйтесь

с компанией-производителем котла.

4.2 На выходе горячей воды из котла должен быть установлен насос.

Естественная циркуляция не будет работать из-за особой конструкции первичного

теплообменника. Вентиляционное, установка воздухоотводчика на греющем

контуре вблизи водонагревателя.

4.3 Водонагреватель снабжен управляющим термостатом, предназначенным

для поддержания температуры воды в резервуаре. Термостат должен быть

присоединен через клеммную колодку к устройствам управления первичным

контуром нагрева. Схема электрических подключений дана на рис. 5 и рис. 6

на стр. 6.

4.4 Электрический кабель должен проходить крышку клеммной колодки только

через держатель кабеля, поставляемый в комплекте. Изоляция кабеля

должна плотно охватываться держателем кабеля. Присоединение к клеммной

колодке зависит от принципиальной схемы управления. Образцы подключения

приведены на рис. 7, 8 и 9 (на стр. 6 и 7).
