Daikin AHQ-C [51/124] Esquema y dimensiones
![Daikin AHQ-C [51/124] Esquema y dimensiones](/views2/1935318/page51/bg33.png)
5-1
Español
Traducción de las instrucciones originales

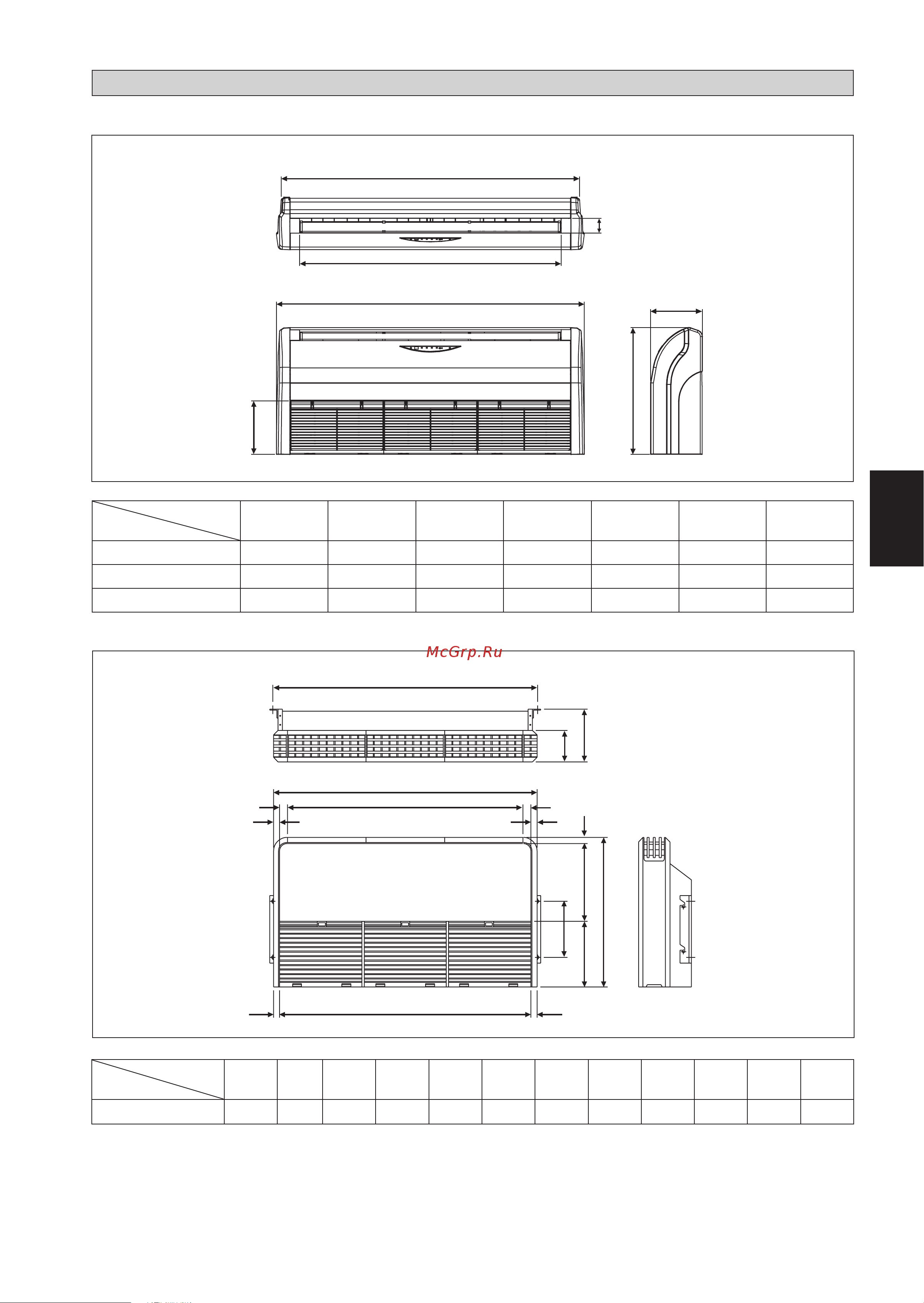

ESQUEMA Y DIMENSIONES
Todas las dimensiones están en mm
Todas las dimensiones están en mm
Unidad interior AHQ71/100/125CV1
A
B
E
C
D
F
G
Unidad interior AHQ140CV1
D
B
C
C
C
C
B
A
J
I
G
F
H
L
E
C
K
Dimensión
Modelo
ABCDEFG
AHQ71CV1 1272 1088 74 1320 268 635 259
AHQ100CV1 1490 1308 74 1538 268 635 259
AHQ125CV1 1738 1556 74 1786 268 635 259
Dimensión
Modelo
ABC D E F G H I J K L
AHQ140CV1 1750 40 36 1903 1830 680 352 292 285 140 1880 250
