Daikin ATXN-NB [4/156] All dimensions are in mm
![Daikin ATXN-NB [4/156] All dimensions are in mm](/views2/1770828/page4/bg4.png)
1-2
All dimensions are in mm
Dimension
Model
A B C D E F G H I J K L M
50/60 MV
1065 310 228 190 173 61 40 45 48 91 219 580 45
50/60 NV
1124 310 237 190 173 61 40 45 48 91 219 580 45
D
B
G
H
J
L
M
A
K
F
I
G
F
E
Through the wall
hole Ø 65mm
Drain hose position
Liquid pipe end Gas pipe end

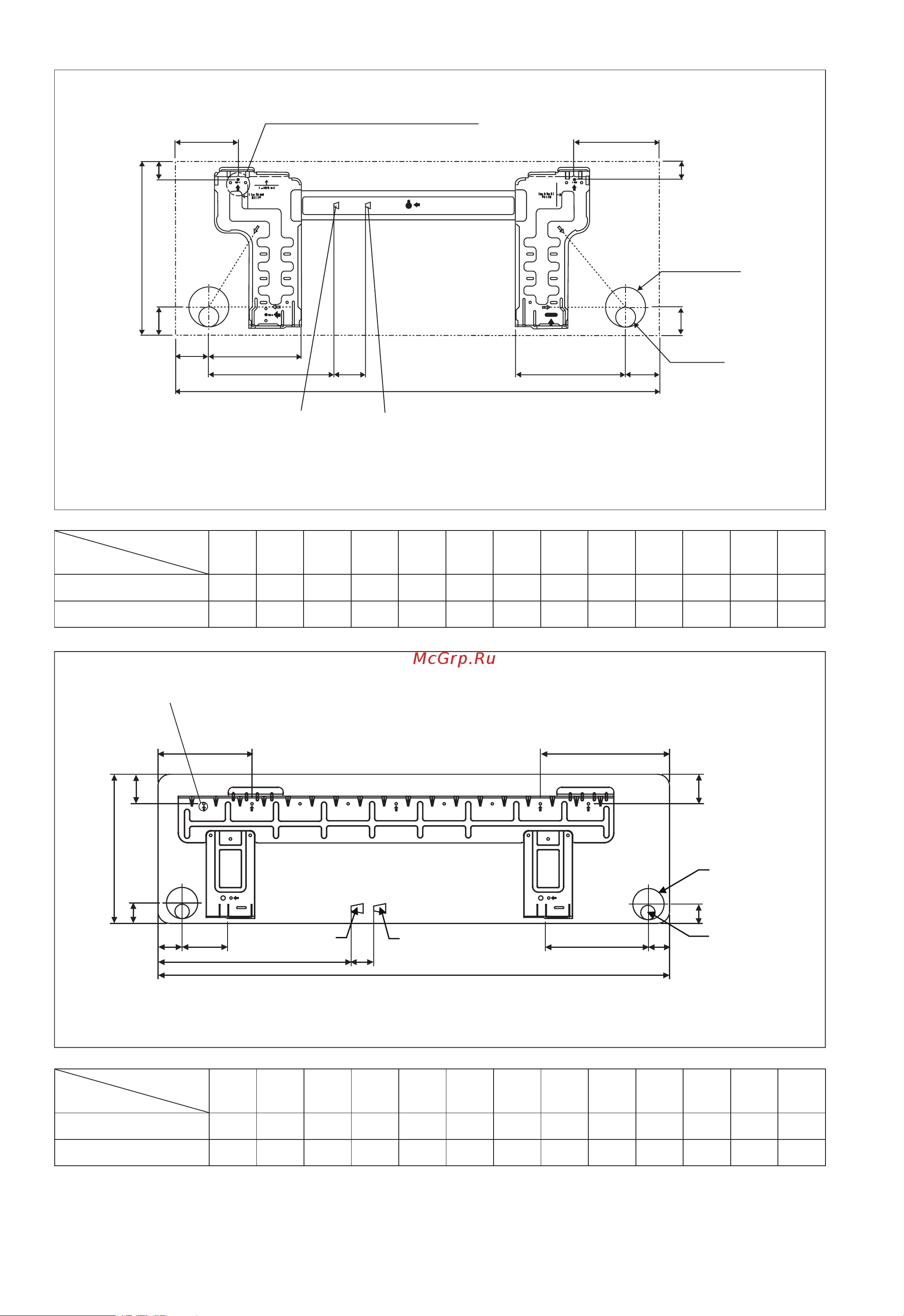

INSTALLATION PLATE 50/60
©
Recommended mounting plate retention spots
(7 spots in all)
All dimensions are in mm
©
Recommended mounting plate retention spots
(5 spots in all)
Through the wall
hole Ø 65mm
Drain hose position
Gas pipe end
Liquid pipe end
E
F
G
IK
ML
JH
G
F
B
D
A
ALTERNATIVE INSTALLATION PLATE 25/35
Dimension
Model
A B C D E F G H I J K L M
25/35 MV
800 288 212 104 141 30 46 55 56 153 181 207 52
25/35 NV
859 288 209 104 141 30 46 55 56 153 181 207 52
1 IM-5WMYJ-1113(2)DK SIESTA_EN.i2 2 1/8/15 2:01:20 PM
