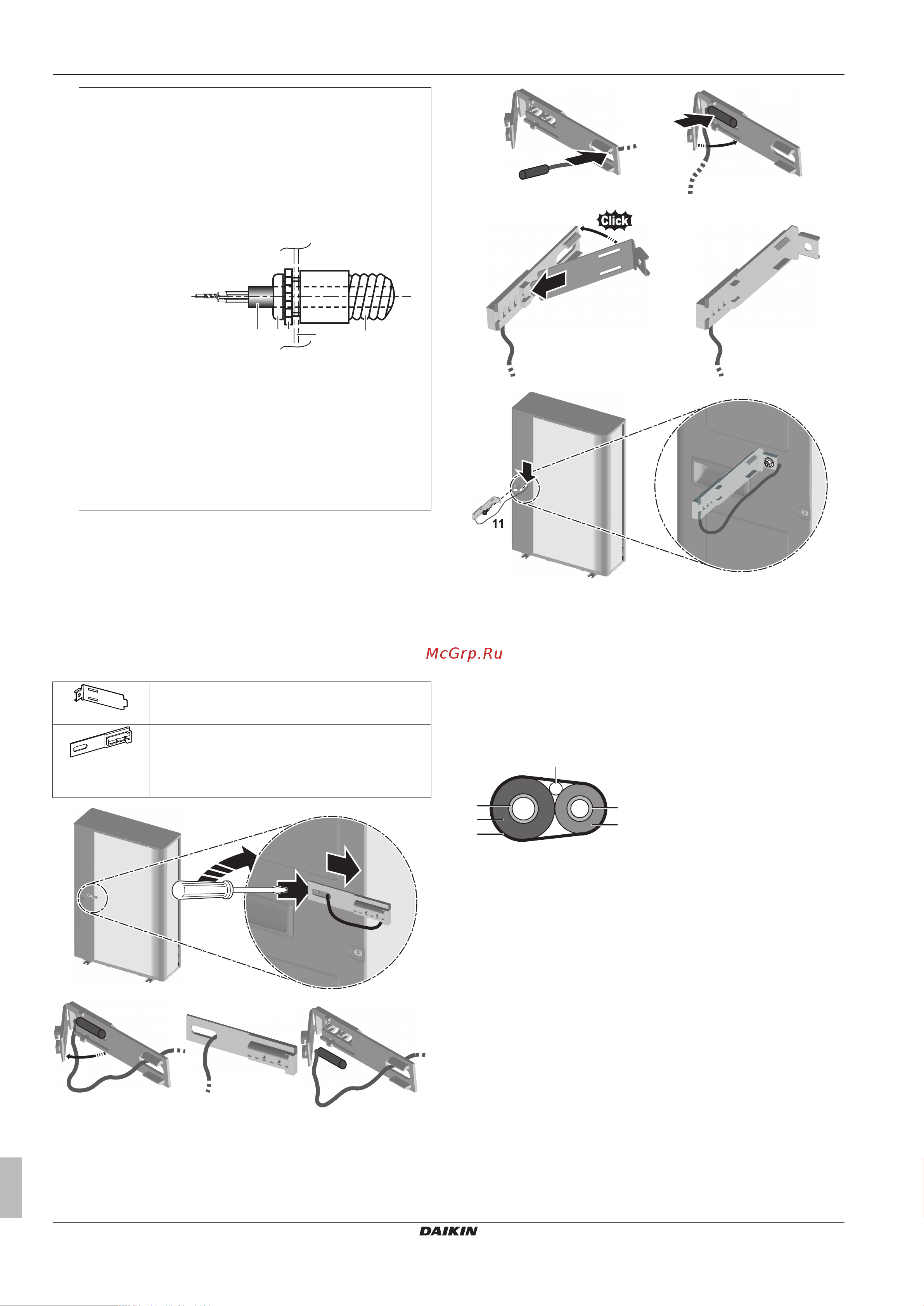

5 Запуск наружного агрегата
Руководство по монтажу
10
ERHQ+ERLQ011~016
Наружный агрегат для водяного теплового насоса
4P385894-1A – 2016.03
Подсоединение к
монтажной раме
При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.
Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.
a b c d e
A B
A Внутри наружного блока
B Снаружи наружного блока
a Проводка
b Втулка
c Гайка
d Рама
e Шланг
5 Установите сервисную крышку на место.
6 Подсоедините к линии электропитания предохранитель
утечки тока на землю и плавкий предохранитель.
4.5.4 Перемещение термистора воздуха на
наружный агрегат
Эта операция требуется только для ERLQ.
Необходимые принадлежности:
Крепление термистора.
Используйте из пакета с принадлежностями.
Пластина для крепления термистора.
Используйте прикрепленную к блоку. При
необходимости можно использовать запасную
из пакета с принадлежностями.
1
3
2
4
5
7
6
7
8
9
10
11
4.6 Завершение монтажа наружного
агрегата
4.6.1 Для завершения монтажа наружного
агрегата
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
5 Запуск наружного агрегата
Конфигурация и пусконаладка системы приведены в
руководстве по установке внутреннего агрегата.
6 Технические данные
Самую свежую информацию можно найти в инженерно-технических данных.
