Daikin ERLQ-CW1 [6/16] Чтобы избежать опрокидывания наружного агрегата

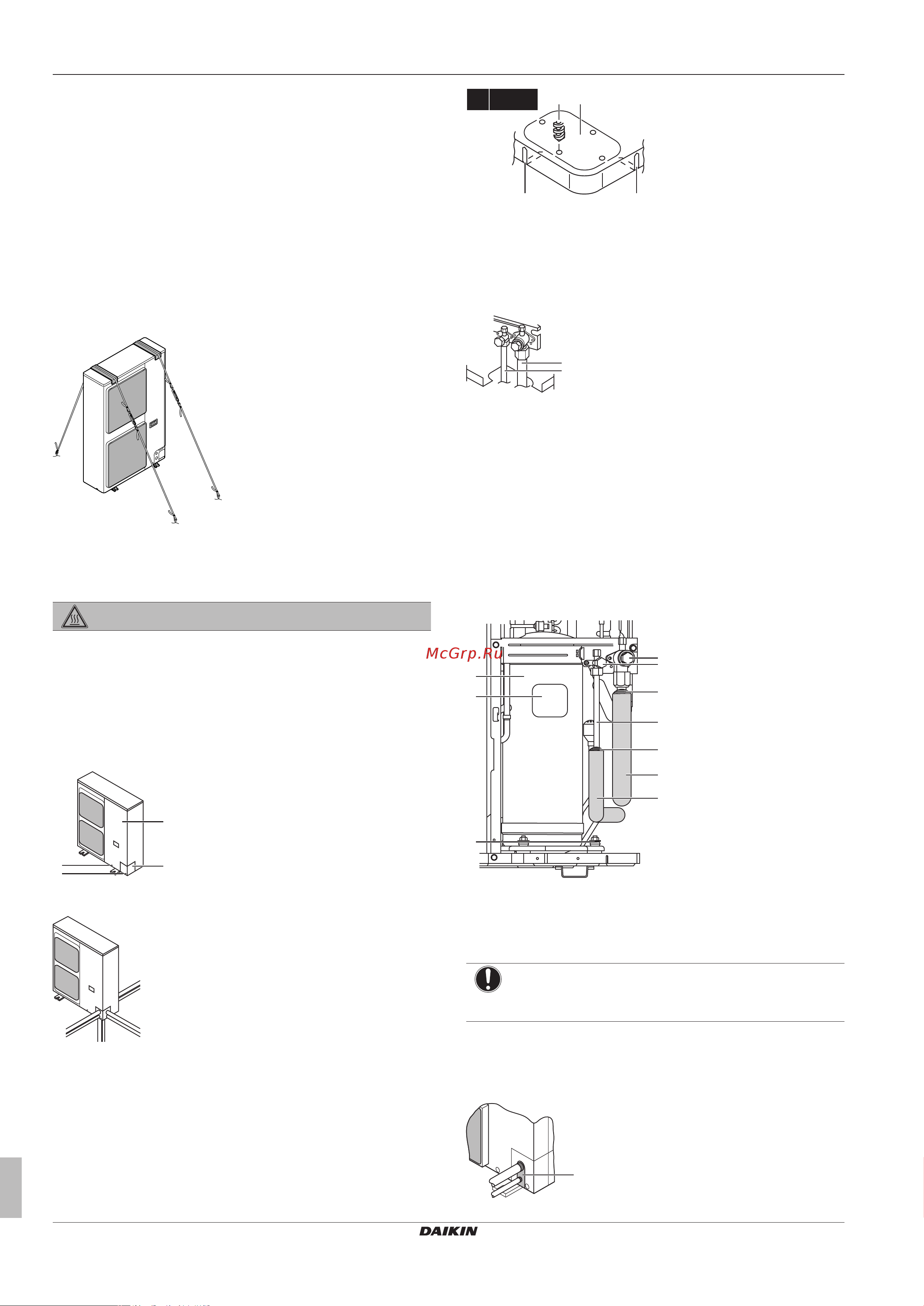

![Daikin ERLQ-CW1 [6/16] Чтобы избежать опрокидывания наружного агрегата](/views2/1771383/page6/bg6.png)
4 Монтаж
Руководство по монтажу
6
ERHQ+ERLQ011~016
Наружный агрегат для водяного теплового насоса
4P385894-1A – 2016.03
b Дренажные отверстия
c Выбивное отверстие (входное отверстие трубопровода,
направленного вниз)
d Точки крепления
4.1.4 Чтобы избежать опрокидывания
наружного агрегата
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините концы кабелей. Затяните концы.
4.2 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
4.2.1 Подсоединение трубопровода
хладагента к наружному блоку
1 Сделайте следующее:
▪ Снимите сервисную крышку (а) с винтом (b).
▪ Снимите крышку входного отверстия трубопровода (c) с
винтом (d).
c
a
b
d
2 Наметьте схему прокладки трубопровода (a, b, c или d).
a
b
c
d
3 Если выбрана схема прокладки трубопровода,
направленная вниз:
▪ Просверлите (a, 4×) и высвободите выбивное отверстие
(b).
▪ Срежьте кромки (c) ножовкой.
cc
ba
4× Ø6 mm
4 Сделайте следующее:
▪ Подсоедините стопорный клапан к трубопроводу
жидкого хладагента (a).
▪ Подсоедините стопорный клапан к трубопроводу
газообразного хладагента (b).
a
b
5 Сделайте следующее:
▪ Заизолируйте трубопроводы жидкого (a) и газообразного
(b) хладагентов.
▪ Проследите за тем, чтобы трубы и их изоляция НЕ
соприкасались с компрессором (c), крышкой клеммной
коробки (d) и болтами (e) компрессора. В случае
выявления возможности соприкосновения изоляции
трубопровода жидкого хладагента с крышкой клеммной
колодки компрессора измените высоту изоляции
(f=изоляция на безопасном расстоянии от крышки
клеммной колодки (d) компрессора).
▪ Плотно заделайте концы изоляции (герметиком и т.п.)
(g).
d
c
e
b
a
g
g
h
h
f
6 Если наружный блок установлен выше внутреннего,
закройте запорные клапаны (h, см. выше) герметичным
материалом во избежание просачивания конденсата с
запорных клапанов во внутренний блок.
ПРИМЕЧАНИЕ
Любые открытые трубы подвержены образованию
конденсата.
7 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
8 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
