D-EIMAC01109-14EU - 162/208
EWAQ270GZ ~ EWAQ400GZ

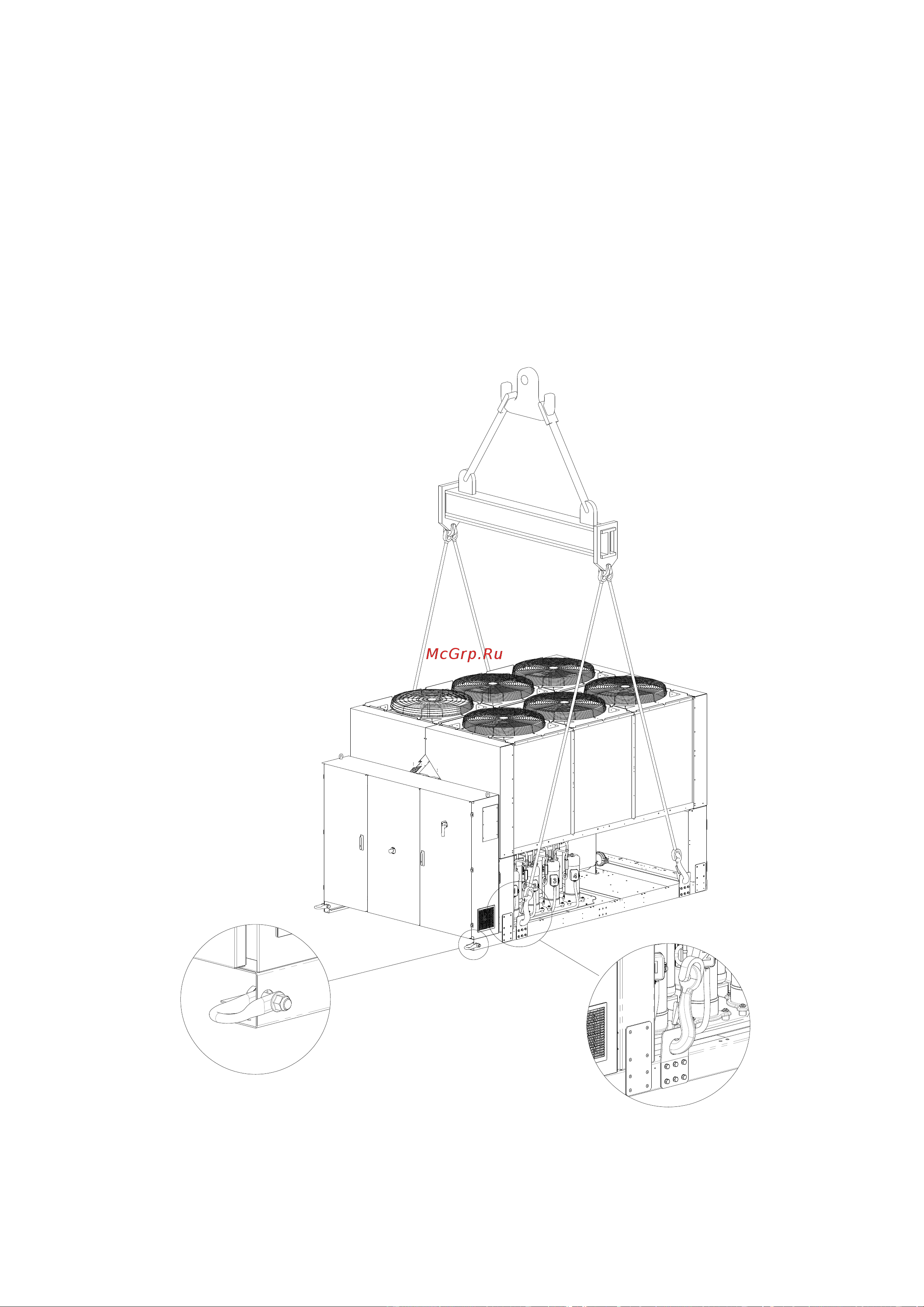

(Az ábra csak a 6 ventilátoros változatot mutatja.
A 8 ventilátoros változat esetén az emelési mód ugyanaz)
Megjegyzés: Tartsa be a kapcsolótáblán elhelyezett címkén feltüntetett emelési útmutatóban
foglaltakat.
8: Utasítások a berendezés felemeléséhez
