D-EIMAC01109-14EU - 31/208

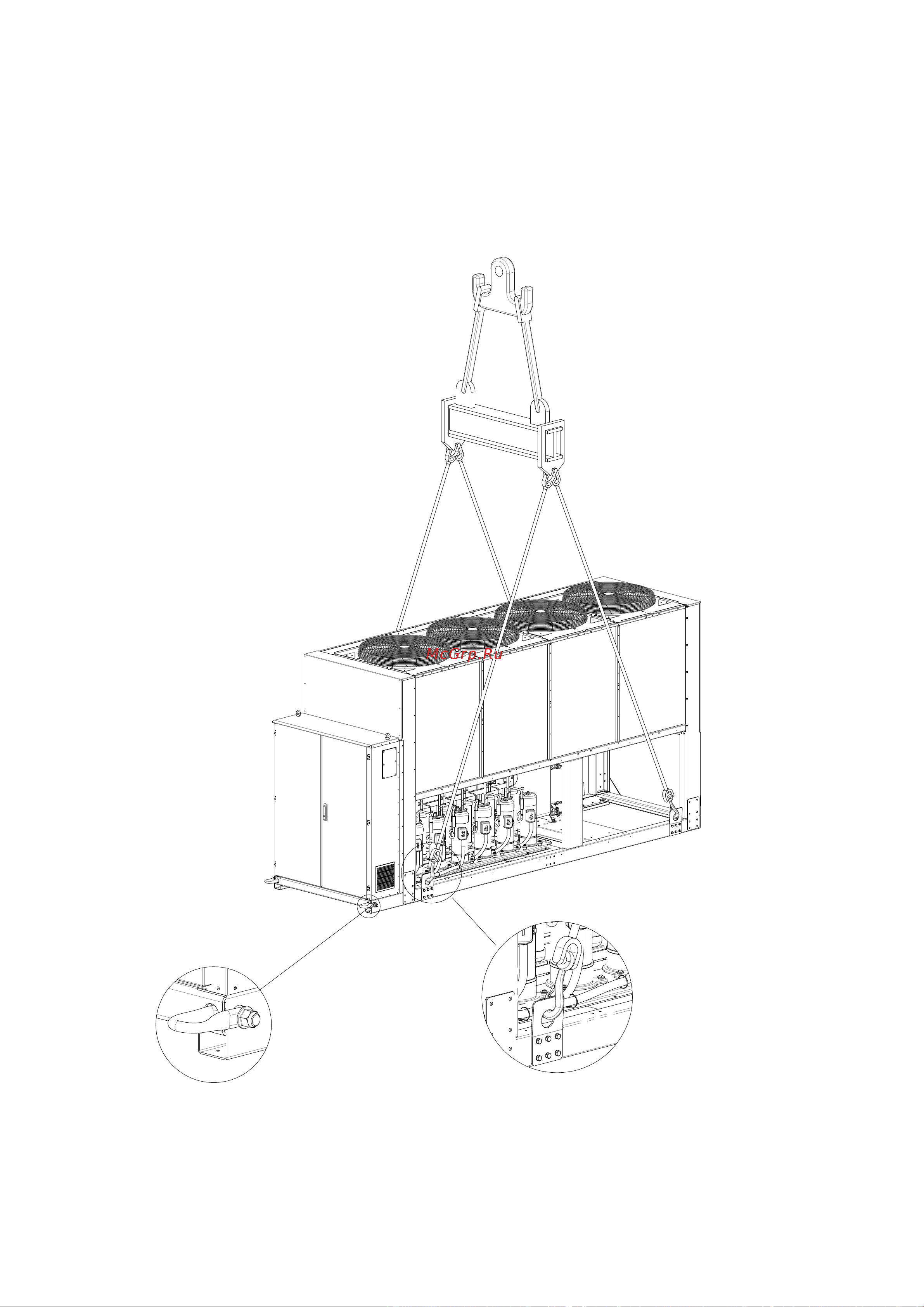

Figure 3 - Levage de l'unité
EWAQ210GZ
Remarque : Suivre les instructions de levage décrites sur l'étiquette apposée sur le panneau
électrique.
7: Instructions de levage
