11 Русский
(2) Поднимите внутренний блок. Навесьте его, продвинув вперед, и вставьте подвесной установоч-
ный болт (М8) для временного фиксирования блока. (См. рис. 11)
(3) Затяните винты (М5), крепящие кронштейн, в двух местах, там, где они были ослаблены.
(См. рис. 11)
Необходимо избегать смещения внутреннего блока.
(4) Затяните болты (М8), крепящие подвесной кронштейн, в 4 местах. (См. рис. 11
)
(5) В процессе подвешивания внутреннего блока используйте уровень для обеспечения нормального
стока конденсата. Устанавливайте блок горизонтально. Та к ж е при наличии возможности произ-
водите установку таким образом, чтобы дренажный трубопровод располагался немного ниже.
(См. рис. 12)
ПРЕДОСТЕРЕЖЕНИЕ
•
Установка внутреннего блока под обратным углом к дренажному трубопроводу может стать причиной
утечки воды.
•
Не вставляйте в зазоры между креплением и шайбой для крепления (3) детали, отличные от ука-
занных.
Если шайбы плохо закреплены, подвесные болты могут сорваться с подвесного кронштейна.
A. При наклоне дренажного трубопровода вправо или вправо и назад.
Установите его ровно или слегка наклоните вправо или назад. (примерно на 1°)
В.
При наклоне дренажного трубопровода влево или влево и назад.
Установите его ровно или слегка наклоните влево или назад. (примерно на 1°)
ПРЕДУПРЕЖДЕНИЕ
Внутренний блок должен быть надежно закреплен на месте, способном выдержать его
массу.
При недостаточной прочности места установки блок может упасть и нанести травму.
Фиксирующий винт
для подвесного
кронштейна (М5)
Навесная
деталь
Подвесной
кронштейн
Армирующая пластина (левая/правая)
Во время переноски внутреннего блока
не держите его на армирующие пластины.
Установочный болт
для подвесного
кронштейна (М8)

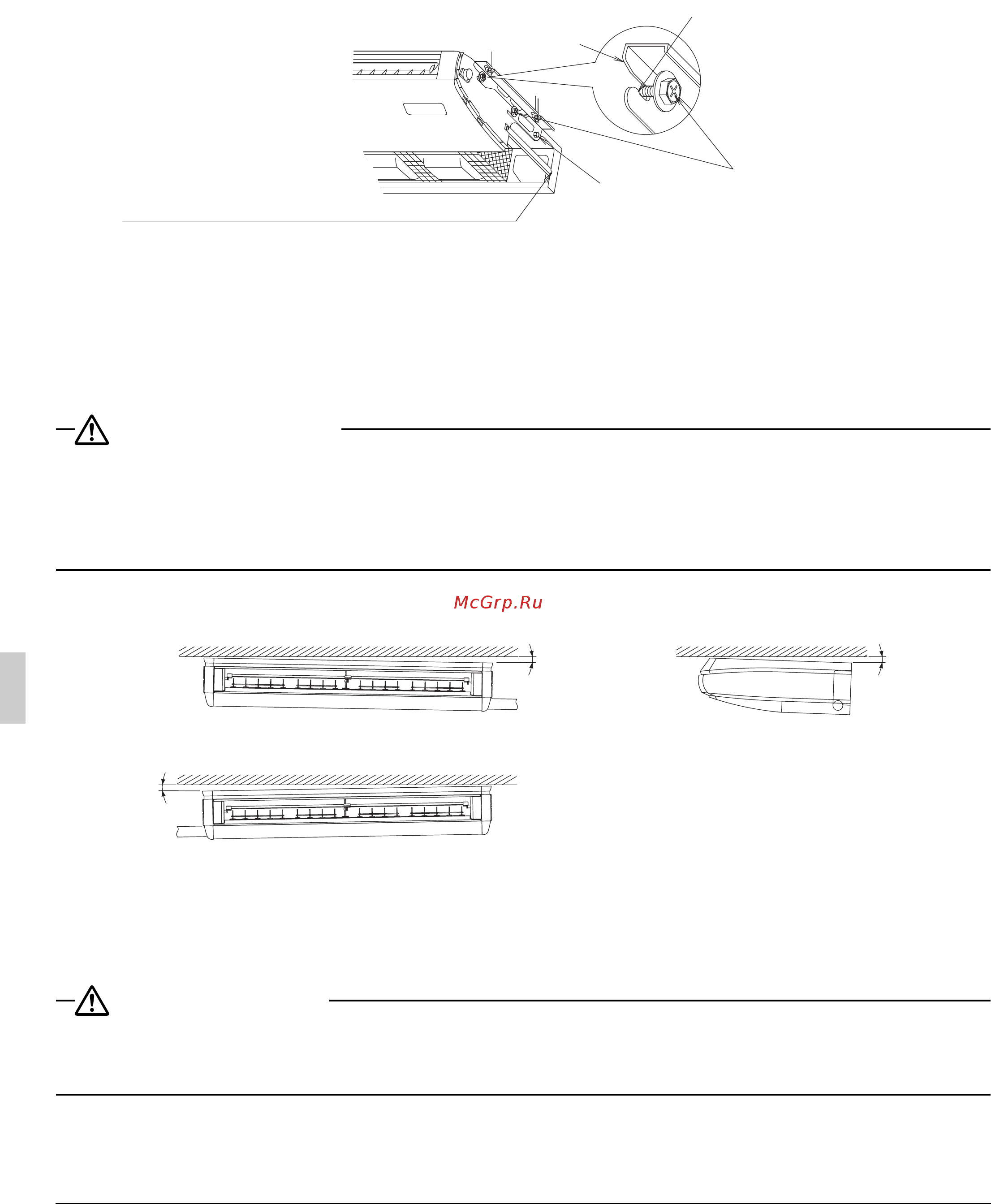

Рис. 11
A
A.B
B
≤ 1°
≤ 1°
≤ 1°
Рис. 12
