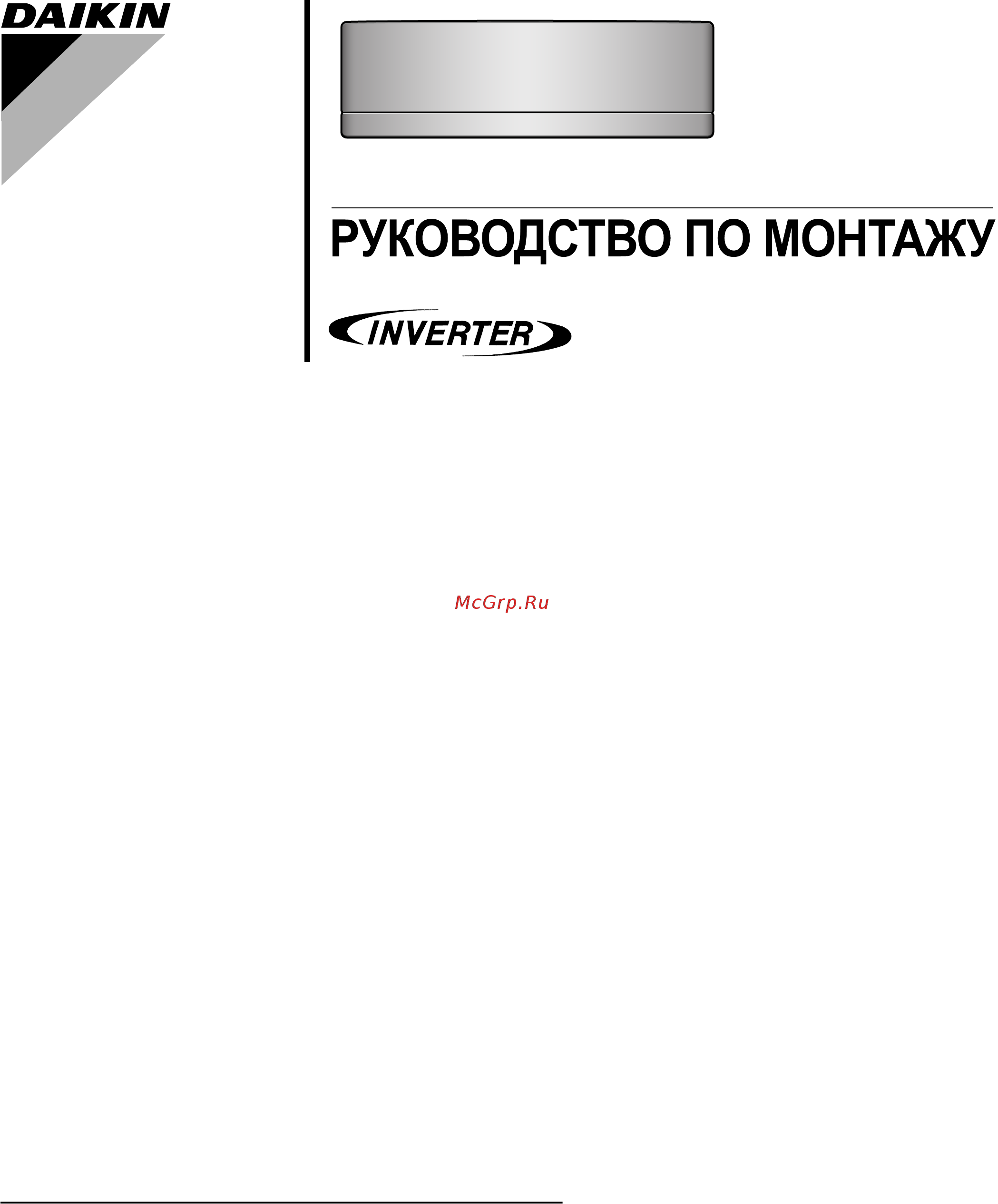

Daikin FTXJ-MW Инструкция по монтажу (внутр. блок) онлайн
R32 Split Series
DAIKIN ROOM AIR CONDITIONER
МОДЕЛИ
FTXJ20MV1BW FTXJ20MV1BS
FTXJ25MV1BW FTXJ25MV1BS
FTXJ35MV1BW FTXJ35MV1BS
FTXJ50MV1BW FTXJ50MV1BS
Содержание
- Daikin room air conditioner 1
- Модели 1
- Daikin industries czech republic s r o 2
- En60335 2 4 2
- Ftxj20mv1bw ftxj25mv1bw ftxj35mv1bw ftxj50mv1bw ftxj20mv1bs ftxj25mv1bs ftxj35mv1bs ftxj50mv1bs 2
- Low voltage 2006 95 ec machinery 2006 42 ec electromagnetic compatibility 2004 108 ec 2
- P394245 21j 2
- Tetsuya baba managing director pilsen 1st of dec 2015 2
- Меры предосторожности 3
- Предупреждение 3
- Русский 1 3
- Затяните накидную гайку надлежащим образом например динамометрическим ключом 4
- Меры предосторожности 4
- Не устанавливайте кондиционер в таком месте в котором существует опасность утечки горючего газа 4
- Предостережение 4
- Принадлежности 4
- Русский 4
- Только квалифицированный персонал может транспортировать заполнять выпускать и утилизировать хладагент в рамках соблюдения инструкций содержащихся в данном руководстве по монтажу устанавливайте дренажный трубопровод с тем чтобы обеспечить надлежащий дренаж и изолируйте трубопровод с целью предотвращения конденсации влаги 4
- Уровень звукового давления менее 70 дб a 4
- Беспроводный пульт ду 5
- Внутренний агрегат 5
- Выбор места монтажа 5
- Русский 3 5
- Датчик умный глаз 6
- Монтажные чертежи внутреннего агрегата 6
- Предостережение 6
- Русский 6
- Русский 5 7
- Снятие и установка верхней передней панели 7
- Снятие и установка передней решетки 7
- Советы по монтажу 7
- Настройка других адресов 8
- Предостережение 8
- Советы по монтажу 8
- Подключение к системе ha проводной пульт ду центральный пульт ду и т п 9
- Русский 7 9
- Советы по монтажу 9
- 7 39 9 н м 330 407 кгс см 49 5 60 3 н м 505 615 кгс см 14 2 17 2 н м 144 175 кгс см 10
- 8 дюйма 1 2 дюйма 1 4 дюйма 10
- Газовая сторона жидкостная сторона 10
- Динамометрический ключ 10
- Контроль 10
- Момент затяжки накидной гайки 10
- Монтаж трубопровода хладагента 10
- Накидная гайка 10
- Накидная гайка гаечный ключ 10
- Нанесите фреоновое масло на внутреннюю поверхность раструба 10
- Не наносите фреоновое масло на накидную гайку чтобы не допустить затяжки со слишком большим моментом 10
- Не наносите фреоновое масло на наружную поверхность 10
- Предостережение 10
- Предупреждение 10
- Развальцовка 10
- Развальцовка конца трубы 10
- Соединение труб 10
- Трубопроводы хладагента 10
- 1 предостережения относительно обращения с трубами 11
- 2 выбор меди и теплоизоляционных материалов 11
- Для линий газообразного и жидкого хладагента должна использоваться отдельная теплоизоляция 11
- Монтаж трубопровода хладагента 11
- Обеспечьте защиту открытого конца трубы от пыли и влаги 2 все изгибы труб должны быть как можно более плавными для изгибания пользуйтесь трубогибочной машиной 11
- Обязательно изолируйте и газовые и жидкостные линии размеры изоляции должны быть такими как указано ниже 11
- При использовании технических медных труб и фитингов помните о следующем 1 изоляционный материал пенополиэтилен коэффициент теплопередачи 0 041 0 052 вт мк 0 035 0 045 ккал мч c температура поверхности газовой линии хладагента достигает 110 c выбирайте теплоизоляционные материалы которые выдерживают такую температуру 11
- Русский 11
- Русский 9 11
- Монтаж внутреннего агрегата 12
- Проводка между агрегатами 12
- Русский 12
- Сверление отверстия в стене и монтаж заделываемой в стену трубы 12
- Установка монтажной пластины 12
- Замена сливной пробки и дренажного шланга 13
- Место крепления дренажного шланга 13
- Монтаж внутреннего агрегата 13
- Передняя панель агрегата крепление на правой стороне заводская установка крепление на левой стороне 13
- Прокладка трубопроводов шлангов и проводки 13
- Установка сливной пробки 13
- 3 заделываемая в стену труба 14
- Монтаж внутреннего агрегата 14
- Нижнее или боковое подключение трубопроводов 14
- Русский 14
- Внут ренний агрегат 15
- Клеммная колодка коробка электрических компонентов 15
- Монтаж внутреннего агрегата 15
- Надежно закрепите держатель проводов чтобы на провода не воздействовали внешние силы 15
- Надежно закрепите провода винтами клеммы 15
- Надежно закрепите провода винтами клеммы наружный агрегат 15
- Предостережение 15
- Предупреждение 15
- Примечания 15
- Проводка 15
- Проводка между агрегатами 4 жилы сечение 1 5 мм² или больше h05rn 15
- Расположите провода так чтобы сервисная крышка была надежно закреплена 15
- Фиксатор проводки используйте провод указанного типа 15
- Дренажный трубопровод 16
- Монтаж внутреннего агрегата 16
- Русский 16
- Опытная эксплуатация и испытания 17
- Опытная эксплуатация с помощью пульта ду 17
- Позиции проверки 17
- Русский 15 17
