14 ■Русский
Монтаж внутреннего агрегата
Таблица компонентов электрической схемы

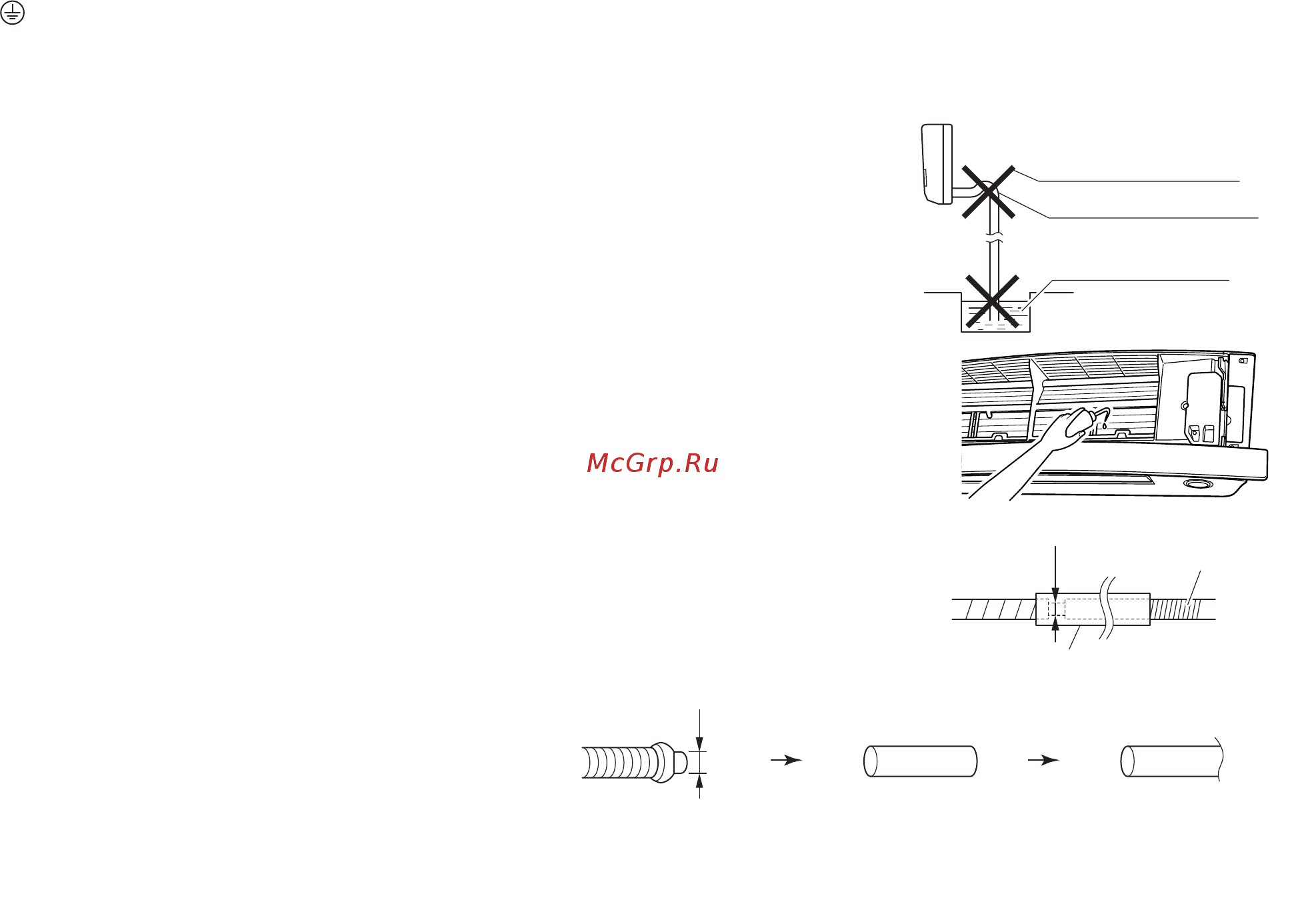

7. Дренажный трубопровод
1) Подсоедините дренажный шланг, как показано справа.
2) Снимите верхнюю переднюю панель и воздушные фильтры. (См. способ
снятия на стр. 4.)
Налейте немного воды в дренажный поддон, чтобы убедиться в том,
что вода свободно стекает.
3)
Для удлинения дренажного шланга приобретите удлинительный шланг
с внутренним диаметром 16 мм.
Теплоизолируйте расположенный в помещении участок удлинительного
шланга.
4) Если труба встроенного трубопровода из
жесткого поливинилхлорида (номинальный
диаметр 13 мм) подсоединяется
непосредственно к дренажному шлангу
внутреннего агрегата, используйте
имеющийся в продаже дренажный разъем
(номинальный диаметр 13 мм).
A1P~A3P............... Печатная плата
BZ.......................... Зуммер
FG ......................... Заземление рамы
FU1, FU2............... Предохранитель
H1P, H2P............... Контрольная лампа
M1F ....................... Электродвигатель вентилятора
M1S, M2S, M3S .... Двигатель качающейся заслонки
M1 ......................... Шаговый двигатель
R1T, R2T ............... Термистор
S25~S200.............. Разъем
S1C ....................... Концевой выключатель
S1W....................... Переключатель управления
X1M ....................... Клеммная колодка
....................... Защитное заземление
ПРЕДОСТЕРЕЖЕНИЕ
Обратите внимание, что эта операция приводит
к автоматическому перезапуску при отключении и
повторном включении основного источника питания.
ВЫСОКОЕ НАПРЯЖЕНИЕ – полностью разрядите
конденсатор перед проведением ремонтных работ.
Возможна неисправность или утечка воды!
Не мойте внутреннее пространство кондиционера
самостоятельно.
Наклоните дренажный
шланг вниз.
Сифон не допускается.
Не опускаете конец
шланга в воду.
Дренажный
шланг
внутреннего
агрегата
φ18
Удлинительный
дренажный шланг
Теплоизоляционная трубка
(приобретается на месте)
Дренажный шланг
поставляется с
внутренним агрегатом
Имеющийся в продаже
дренажный разъем
(номинальный диаметр
13 мм)
Имеющаяся в продаже
труба из жесткого
поливинилхлорида
(номинальный диаметр
13 мм)
φ18
