2 ■Русский
Меры предосторожности
N002

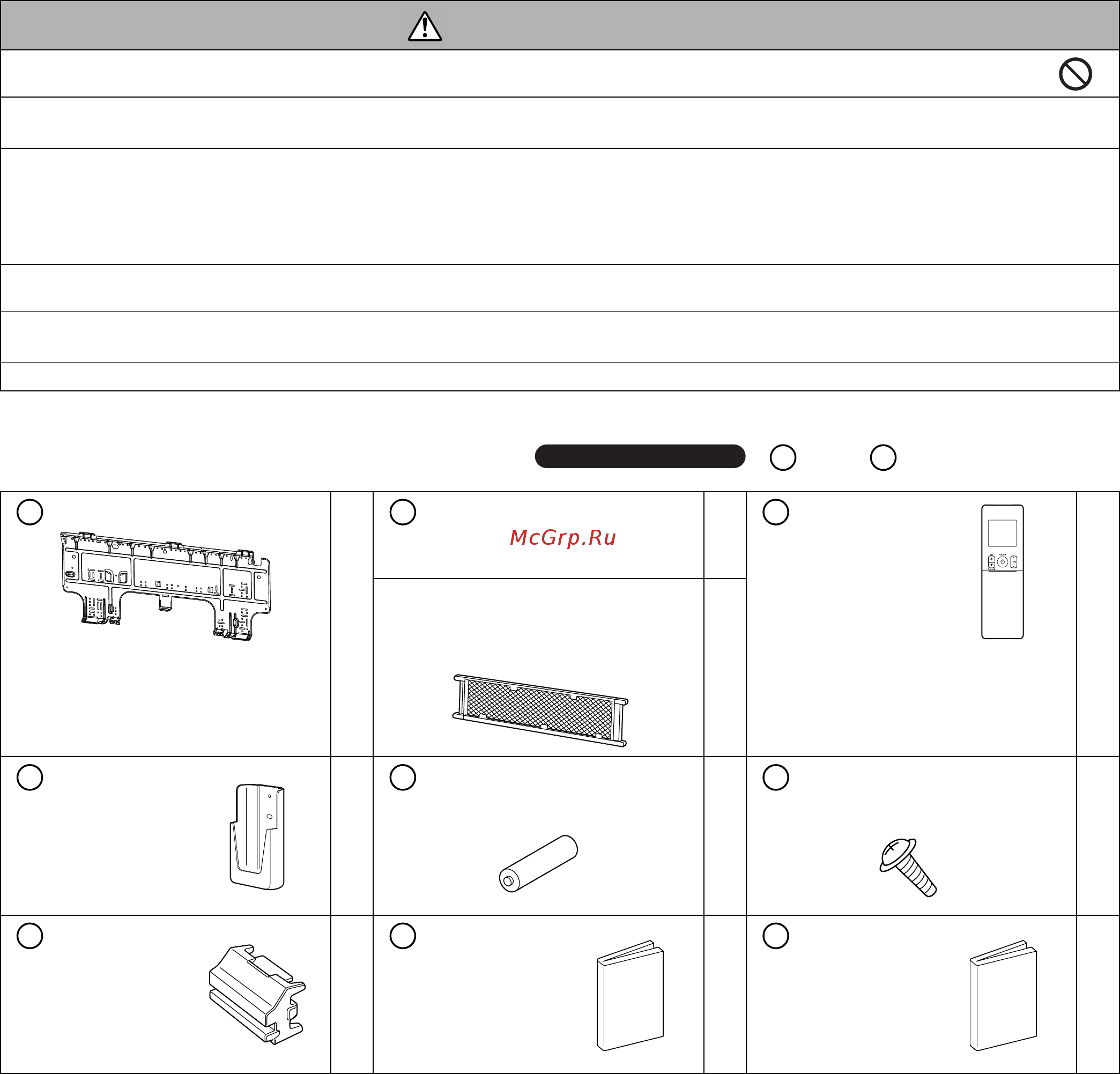

Принадлежности –
ПРЕДОСТЕРЕЖЕНИЕ
•
Не устанавливайте кондиционер в таком месте, в котором существует опасность утечки горючего газа.
В случае утечки и скапливания газа вблизи кондиционера возможно возгорание.
• Только квалифицированный персонал может транспортировать, заполнять, выпускать и утилизировать
хладагент.
• В рамках соблюдения инструкций, содержащихся в данном руководстве по монтажу, устанавливайте
дренажный трубопровод с тем, чтобы обеспечить надлежащий дренаж, и изолируйте трубопровод
с целью предотвращения конденсации влаги.
Нарушение инструкций в отношении дренажного трубопровода может привести к утечкам воды через внутренний блок
икповреждению имущества.
• Затяните накидную гайку надлежащим образом, например динамометрическим ключом.
Если накидная гайка чрезмерно затянута, она может треснуть после длительного использования, что приведет к утечке хладагента.
•
Данное устройство может использоваться специалистами или обученными пользователями в магазинах, на
предприятиях легкой промышленности, на фермах, либо неспециалистами для коммерческих и бытовых нужд.
• Уровень звукового давления: менее 70 дБ(A).
Монтажная платина
1
Апатитно-титановый
фотокаталитический фильтр
для очистки воздуха
1
Беспроводный
пульт ДУ
1
Антибактериальный фильтр
с серебряными частицами
(фильтр с ионами Ag)
1
Держатель
пульта ДУ
1
Сухая батарея AAA. LR03
(щелочная)
2
Крепежный винт внутреннего
агрегата (M4 × 12L)
2
Колпачок винта
2
Инструкция по
эксплуатации
1
Руководство по
монтажу
1
Внутренний агрегат
A
J
A
B
C
D
E
F
G
H
J
