Монтаж внутреннего агрегата
4. Прокладка трубопроводов, шлангов и проводки
• При монтаже рекомендуется использовать заднее подключение
трубопроводов.
• В случае нижнего или бокового подключения трубопроводов,
руководствуйтесь разделом 5 "Нижнее или боковое подключение
трубопроводов" (стр. 11).
4-1. Заднее подключение трубопроводов с правой
стороны
1) Прикрепите дренажный шланг к нижней стороне трубопроводов
хладагента с помощью липкой виниловой ленты.
2) Оберните совместно проводку между блоками, трубопроводы
хладагента и дренажный шланг изоляционной лентой.
3) Проложите проводку между блоками, трубопроводы хладагента
и дренажный шланг через отверстие в стене. Затем установите внутренний
агрегат на крюки монтажной пластины, ориентируясь по обозначениям
на верхней поверхности внутреннего агрегата.
4-2. Заднее подключение трубопроводов с левой стороны
1) Переставьте сливную пробку и дренажный шланг
на другую сторону.
2) Прикрепите дренажный шланг к нижней стороне
трубопроводов хладагента с помощью липкой
виниловой ленты.
3) Подсоедините дренажный шланг к дренажному
отверстию вместо сливной пробки.
4) Проложите трубопроводы хладагента согласно отметкам на монтажной пластине.
5) Проложите трубопроводы хладагента и дренажный шланг через отверстие в стене. Затем установите
внутренний агрегат на крюки монтажной пластины, ориентируясь по обозначениям на верхней
поверхности внутреннего агрегата.
6) Вытяните провода, соединяющие агрегаты.
7) Подсоедините трубопроводы от внешнего
агрегата.
8) Оберните совместно трубопроводы
хладагента и дренажный шланг
изоляционной лентой, как показано на
рисунке справа (если дренажный шланг
прокладывается через заднюю панель
внутреннего агрегата).
Трубопроводы
слева сзади
Трубопроводы
справа сзади
Скрепите трубопровод хладагента
и дренажный шланг липкой
виниловой лентой.
A Монтажная пластина
Замена на левой стороне
1) Вывинтите винт крепления изоляции на
правой стороне и снимите дренажный
шланг.
2) Снимите сливную пробку на левой стороне
и установите ее на правой стороне.
3) Вставьте дренажный шланг и закрепите
входящим в комплект поставки винтом
крепления изоляции. Если не затянуть винт,
возможна утечка воды.

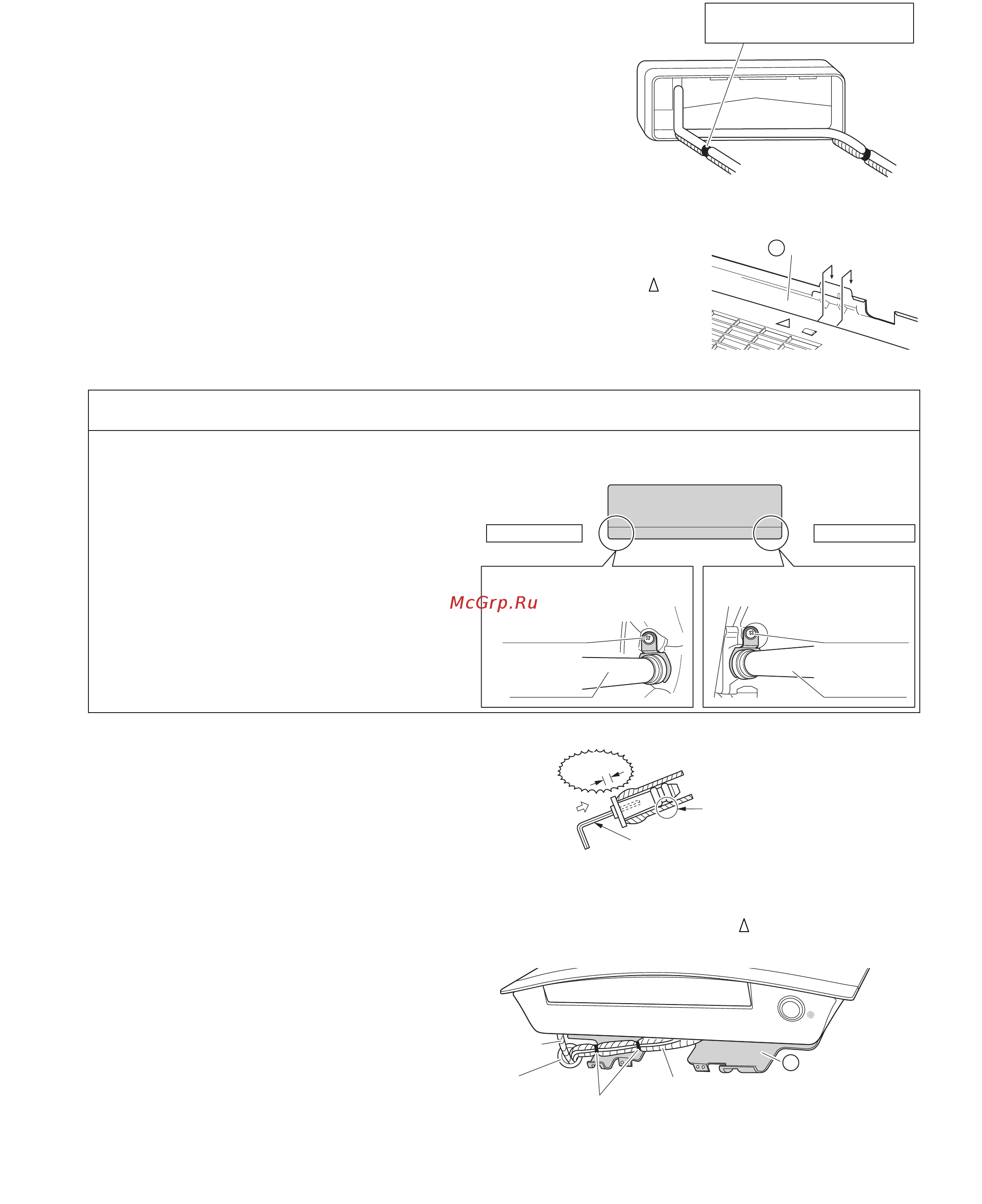

Замена сливной пробки и дренажного шланга
Место крепления дренажного шланга
Дренажный шланг расположен на задней панели блока.
Передняя панель
агрегата
Крепление на правой
стороне (заводская установка)
Крепление на левой стороне
Сливной
шланг Сливной шланг
Крепёжный
винт изоляции
Крепёжный
винт изоляции
Правая сторонаЛевая сторона
Установка сливной пробки
Без
зазора
Вставить шестигранный ключ (4 мм).
Не наносите смазочное масло
(фреоновое масло) на сливную
пробку при установке.
Масло повреждает сливную пробку
и приводит к утечке воды.
A
Сливной шланг
Скрепите
липкой
виниловой
лентой.
Монтажная пластина
Заполните это
отверстие
замазкой или
уплотняющим
материалом.
Оберните изоляционную ленту вокруг
изгиба трубопроводов хладагента.
Перекрывайте не менее половины
ширины ленты новым витком.
