7 Русский

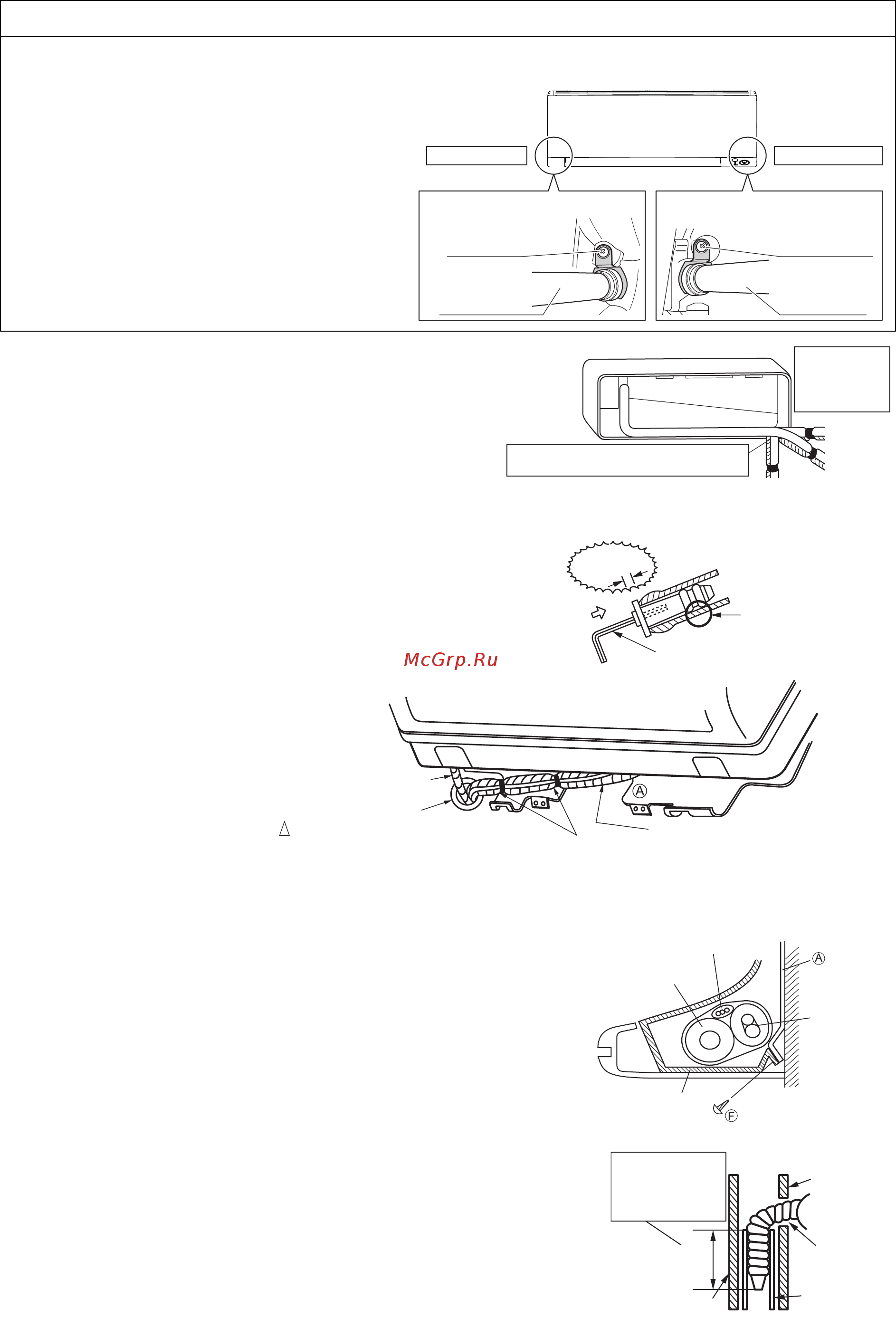

Монтаж внутреннего агрегата
3-2. Расположенный слева трубопровод, отходящий в сторону, назад или вниз
1) Прикрепите дренажный шланг к нижней стороне
трубопроводов хладагента с помощью липкой виниловой
ленты.
2) Подсоедините дренажный шланг к дренажному отверстию
вместо сливной пробки.
3) Проложите трубопроводы хладагента
согласно отметкам на монтажной
пластине.
4) Проложите трубопроводы хладагента
и дренажный шланг через отверстие
в стене. Затем установите внутренний
агрегат на крюки монтажной пластины,
ориентируясь по обозначениям на
верхней поверхности агрегата.
5) Вытяните провода, соединяющие
агрегаты.
6) Подсоедините трубопроводы от внешнего агрегата.
7) Оберните совместно трубопроводы хладагента и дренажный шланг
изоляционной лентой, как показано на рисунке справа (если
дренажный шланг прокладывается через заднюю панель внутреннего
агрегата).
8) Приняв меры предосторожности, чтобы не зажать внутренним
агрегатом провода от наружного агрегата, нажмите обеими руками на
нижний край внутреннего агрегата, чтобы надежно закрепить его на
крюках монтажной пластины. Прикрепите внутренний агрегат к
монтажной пластине крепежными винтами (M4 × 12).
3-3. Заделываемая в стену труба
Руководствуйтесь инструкциями для расположенного слева
трубопровода, отходящего в сторону, назад или вниз.
1) Вставьте дренажный шланг на эту глубину, чтобы его
невозможно было вытянуть из дренажной трубы.
Замена сливной пробки и дренажного шланга
• Замена на левой стороне
1)
Вывинтите винт крепления изоляции на
правой стороне и снимите дренажный шланг.
2)
Снимите сливную пробку на левой стороне
и установите ее на правой стороне.
3) Вставьте дренажный шланг и закрепите
входящим в комплект поставки винтом
крепления изоляции.
* (Если не затянуть винт, возможна
утечка воды.)
Место крепления сливного шланга
* Сливной шланг располагается на задней стенке блока.
Передняя сторона блока
Крепление на правой стороне
(заводская установка)
Крепление на левой стороне
Сливной шланг Сливной шланг
Винт крепления
изоляции
Винт крепления
изоляции
Левая сторона Правая сторона
Удалить крышку отверстия под расположенные
слева и отходящие вниз трубопроводы.
Удалить крышку
отверстия под
расположенные
слева и отходящие
в сторону
трубопроводы.
Расположенные слева и отходящие вниз трубопроводы
Расположенные слева
и отходящие в сторону
трубопроводы
Расположенные слева
и отходящие назад
трубопроводы
Установка сливной пробки
Без зазора.
Не наносите смазочное
масло (фреоновое масло)
на сливную пробку при
установке.
Масло повреждает
сливную пробку
и приводит к утечке воды.
Вставить шестигранный ключ (4 мм).
Дренажный
шланг
Загерметизируйте
это отверстие
замазкой или
уплотняющим
материалом.
Скрепить липкой
виниловой лентой.
Монтажная пластина
Оберните изоляционную ленту вокруг
изгиба трубопроводов хладагента.
Перекрывайте не менее половины
ширины ленты новым витком.
Трубопроводы
хладагента
Дренажный шланг
Нижняя рама
Крепежный винт
внутреннего агрегата
(M4 × 12) (2 шт.)
Монтажная
пластина
Проводка между агрегатами
Внутренняя
стена
Дренажная
труба из
винилхлорида
(VP-30)
Дренажный
шланг
50 мм
или более
Вставить дренажный
шланг на эту глубину,
чтобы его невозможно
было вытянуть из
дренажной трубы.
Наружная стена
