FWC
Фанкойлы
4PW64525-1B – 2014.03
Инструкция по монтажу
8
Установка фанкойла
4 Проверьте выравнивание агрегата по горизонтали.
Q Не устанавливайте агрегат в наклонном положении.
Агрегат оснащен встроенным дренажным насосом
и поплавковым реле уровня. Если агрегат накренился
против направления потока конденсата (сторона
дренажного трубопровода поднята), поплавковое реле
уровня может не сработать, из-за чего вода вытечет.
Q Проверьте выравнивание агрегата по всем четырем
углам через
уровень воды или с помощью наполненной
водой виниловой трубки, как показано на рисунке ниже.

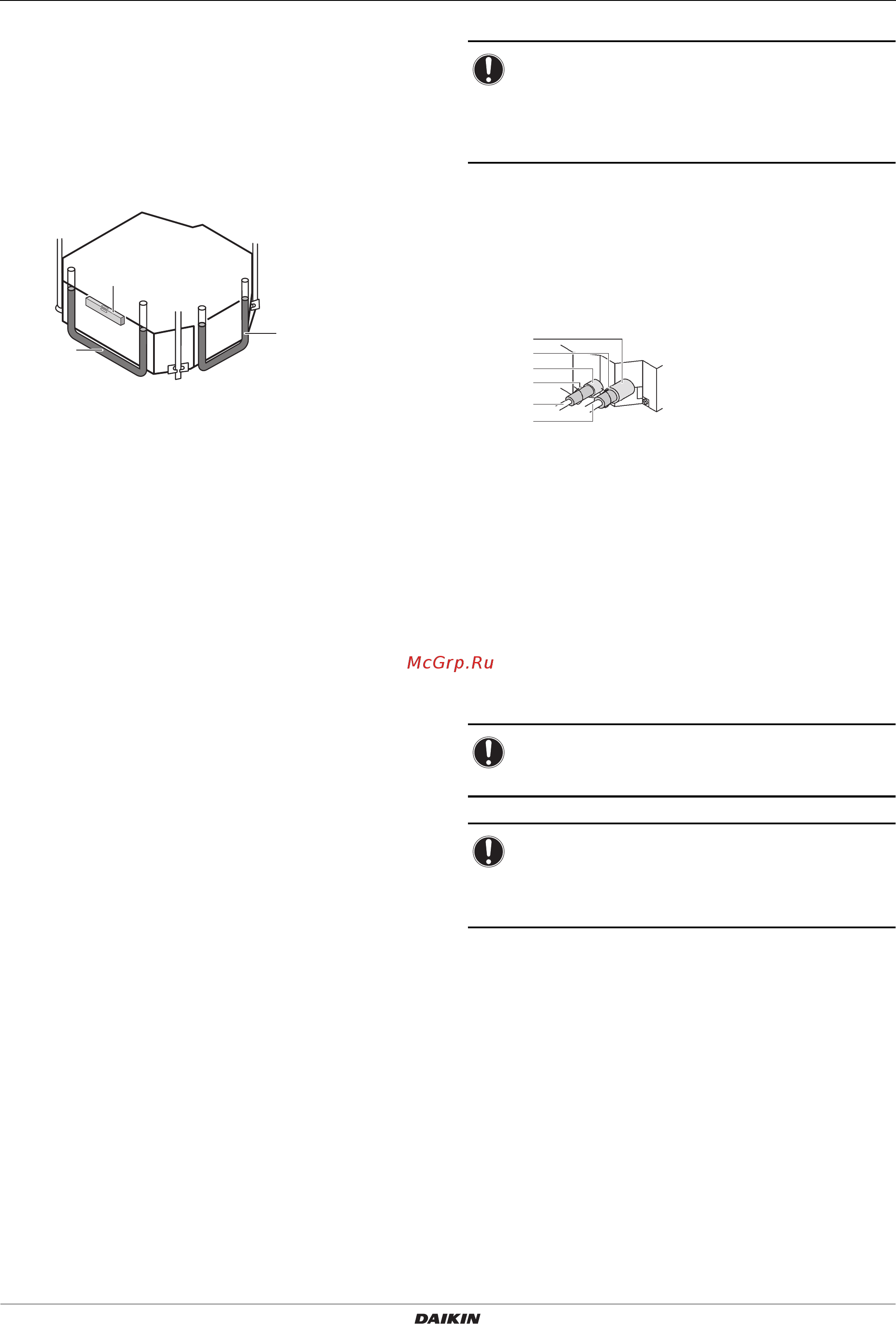

Рис. 4.4: Проверьте выравнивание агрегата
5 Снимите бумажный шаблон для установки. (Только для
новых потолков.)
Установк а фанкойла
4.5. Выполнение работ с трубопроводом воды
Установк а фанкойла
4.5.1. Соединение трубопроводов воды
Агрегат оснащен соединениями для выпуска и впуска воды.
Вместе с впусками и выпусками воды установлен
воздуховыпускной клапан для стравливания воздуха, как
показано на рисунке 6: “Соединение трубопроводов воды”.
Подсоедините соединения впуска и выпуска воды фанкойла
к трубопроводам воды, как показано на рисунке 5: “Соединение
трубопроводов воды”.
В случае использования дополнительного клапана для прокладки
трубопровода
на месте обратитесь к инструкциям по монтажу
клапанов.
Установк а фанкойла
4.5.2. Изоляция трубопроводов воды
Во избежание образования конденсата и снижения
производительности весь водяной контур, включая все
трубопроводы, необходимо изолировать.
Рис. 4.5: Изоляция трубопроводов воды
При температуре выше 30°C и относительной влажности выше
80% толщина изоляционных материалов должна быть не менее
20 мм во избежание скопления конденсата на поверхности
уплотняющего материала.
Установк а фанкойла
4.5.3. Заполнение водяного контура
Во время заполнения будет невозможно удалить весь воздух из
системы. Оставшийся воздух можно удалить в течение первых
часов работы агрегата. Воздух удаляется из агрегата через
ручной воздуховыпускной клапан. Расположение
воздуховыпускного клапана на агрегате показано на рисунке 6:
“Соединение трубопроводов воды”.
1 Откройте воздуховыпускной клапан (см. рис.
“Воздуховыпускной клапан”), повернув гайку 2 раза.
2 Нажмите пружинистую середину (см. рис.
“Воздуховыпускной клапан”) и выпустите излишний воздух
из водяного контура (контуров) агрегата.
3 Поверните гайку обратно.
a Уровень воды
b Виниловая трубка
a Соединение дренажной трубы
b Отверстие для подвода электропитания
c Впуск воды (3/4" внутренняя резьба BSP)
d Выпуск воды (3/4" внутренняя резьба BSP)
e Впуск холодной воды (3/4" внутренняя
резьба BSP)
f Выпуск холодной воды (3/4" внутренняя
резьба BSP)
g Впуск горячей воды (3/4" внутренняя
резьба BSP)
h Выпуск горячей воды (3/4" внутренняя
резьба BSP)
i Ввод передающей проводки
j Воздуховыпускной клапан
a Трубопроводы воды:
Q 3/4" наружная резьба BSP при
непосредственном подключении
к агрегату,
Q 3/4" внутренняя резьба BSP при
подключении к дополнительному клапану.
b Уплотнительное кольцо (поставляется вместе
с агрегатом)
b
b
a
Внимание
При соединении трубопроводов не прилагайте
чрезмерную силу. Это может деформировать
трубопроводы.
Деформация трубопроводов приведет к выходу
агрегата из строя.
a Впуск воды
b Выпуск воды
c Уплотнительная подушка для соединений труб
(поставляется вместе с агрегатом)
d Изоляционная трубка (поставляется вместе
с агрегатом)
Внимание
Качество воды должно соответствовать директиве
ЕС 98/83 EC.
Внимание
Применение гликоля допускается, но его количество
не должно превышать 40% объема. Более высокое
содержание гликоля может вызвать повреждение
гидравлических компонентов.
b
a
d
c
c
d
