Инструкция по монтажу
9
FWF
Фанкойлы
4PW64524-1B – 2014.03
Установка фанкойла
4.6. Подключение электропроводки
Меры предосторожности
При подключении электропроводки соблюдайте приведенные
ниже меры предосторожности.
Q Не подключайте провода разного сечения к одному разъему
источника питания. При ослаблении соединения может
произойти перегрев.
Q Не подключайте провода разного сечения к одному выводу
заземления. При ослаблении соединения может ослабнуть
защита.
Q При подключении проводов одинакового сечения
присоединяйте их согласно рисунку ниже.

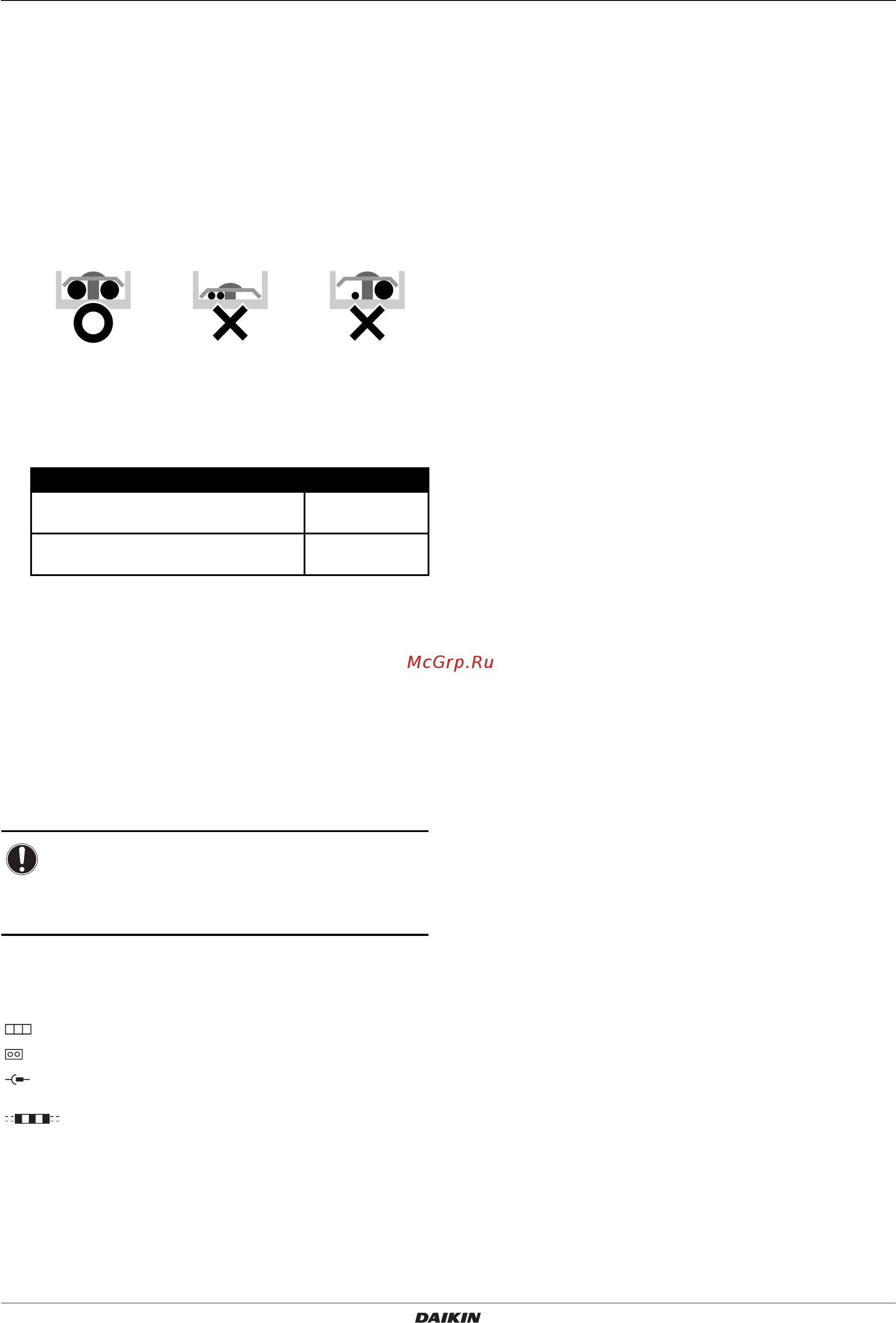

Рис. 4.5: Клеммная проводка
Q Используйте указанные электрические провода (см.
“Спецификации проводки на месте” на стр. 5). Прочно
подсоедините провод к клемме. Зафиксируйте провод,
не прилагая чрезмерной силы к клемме. Используйте
соответствующий момент затяжки:
Таблица 4.1: Момент затяжки
Q Проводка пульта ДУ должна располагаться на расстоянии
не менее 50 мм от проводки передачи агрегата и других
проводов. Несоблюдение
данного правила может привести
к неисправности из-за электрических помех
Q Описание проводки пульта ДУ приведено в инструкциях
по монтажу пульта ДУ, поставляемых вместе с пультом.
Q Провода должны находиться в четком порядке и не мешать
другому оборудованию, а также допускать случайного
открывания крышки блока управления. Убедитесь, что
крышка закрыта плотно. Неправильное подключение может
привести к перегреву и, в худшем случае, к поражению
электротоком или возгоранию.
Электрическая схема
См. наклейку с электрической схемой на агрегате (на внутренней
стороне крышки блока управления).
Проводной пульт ДУ
Беспроводной пульт ДУ (приемник/дисплей)
Разъем для дополнительных деталей
Момент затяжки (Н·м)
Клеммная колодка пульта ДУ 0,79~0,97
Клеммная колодка электропитания 1,18~1,44
Внимание
Не допускается подсоединять проводку пульта ДУ
к проводке передачи агрегата. Такое соединение
может привести к неисправимому повреждению
всей системы.
: Клемма RED : Красный YLW : Желтый
: Разъем BLK : Черный GRN : Зеленый
: Проводной
разъем
WHT : Белый BLU : Синий
: Электро-
проводка
ORG : Оранжевый
A1P,
A2P
Печатная плата
C1 Конденсатор (M1F)
F1U Предохранитель (F5A, 250 В)
HAP Светоизлучающий диод (зеленый индикатор
диагностики)
KPR Магнитное реле (M1P)
M1F Двигатель (внутренний вентилятор)
M1P Двигатель (дренажный насос)
M1S Двигатель (поворотная заслонка)
Q1M Термовыключатель (M1F встроенный)
Q1D1 Отдельный индикатор замыкания на землю
(макс. 300 мА)
R1T Термистор (воздух)
R2T,
R3T
Термистор
S1L Поплавковое реле уровня
T1R Трансформатор (220-240 В/22 В)
V1TR Цепь регулировки фазы
X1M,
X2M
Клеммная колодка
Z1F Ферритовый сердечник
TC Цепь передачи сигналов
R1T Термистор (воздух)
SS1 Селекторный выключатель (главный/доп.)
A3P,
A4P
Печатная плата
BS1 Кнопка (ВКЛ/ВЫКЛ)
H1P Светоизлучающий диод (ВКЛ – красный)
H2P Светоизлучающий диод (таймер – зеленый)
H3P Светоизлучающий диод (сигнал фильтра – красный)
H4P Светоизлучающий диод (размораживание –
оранжевый)
SS1 Селекторный выключатель (главный/доп.)
SS2 Селекторный выключатель (установка беспроводного
адреса)
X24A Разъем (беспроводной пульт ДУ))
X33A Разъем (адаптер управления клапаном)
X35A Разъем (внешний адаптер)
X40A Разъем (ввод ВКЛ/ВЫКЛ снаружи)
