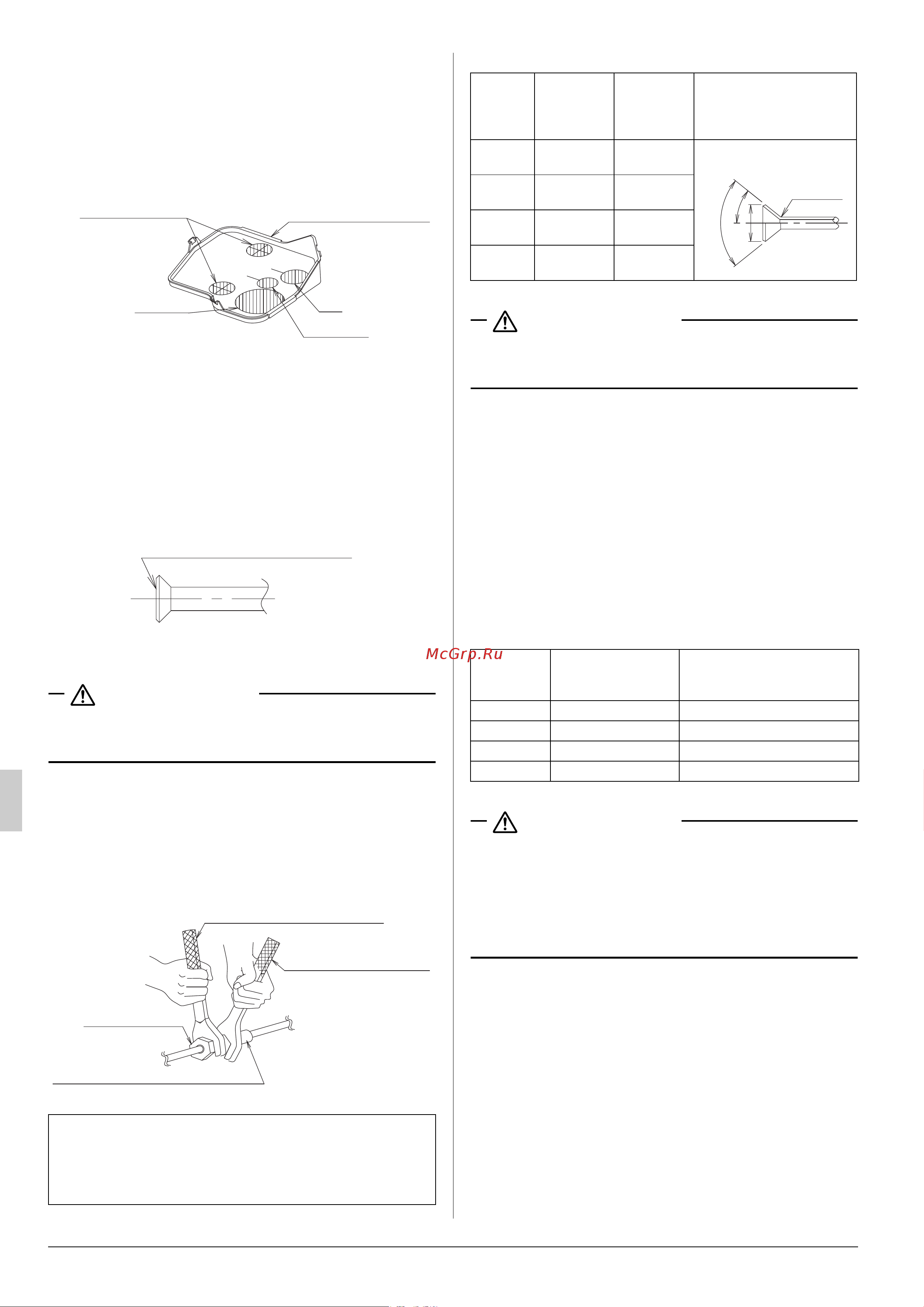

10 Русский
Трубопровод хладагента можно подсоединить с 3-х
направлений.
•
В случае поднимающегося вверх трубопровода, снимите
крышку трубопровода в защитной оболочке, сделайте
отверстия для сквозного трубопровода, отрезав крышку
таким режущим приспособлением, как ножницы.
После пропускания трубопровода через крышку,
установите крышку на внутренний блок. (См. Рис.19)
• Хладагент заранее залит в наружный блок.
• Используйте только конусные гайки, которые входят
в комплект поставки кондиционера воздуха.
• При обустройстве развальцованного соединения сле-
дует покрыть эфирным масло только внутреннюю
поверхность раструба. (См. Рис. 20)
Затем необходимо рукой завернуть конусную га
йку на
3-4 оборота и довернуть ее.
ПРЕДОСТЕРЕЖЕНИЕ
Не следует наносить масло на место крепления
декоративной боковой панели винтом.
Масло, попавшее на место соединения, может ослабить его.
• При подключении трубопровода к кондиционеру, обя-
зательно используйте гаечный ключ и гаечный ключ с
ограничением по крутящему моменту, как показано
на Pис. 21.
Для получения размеров развальцованной части и
момента затяжки, см. Та б л и ц у 1.
Та б л и ц а 1
ПРЕДОСТЕРЕЖЕНИЕ
Не затягивайте конусные гайки слишком сильно.
Если конусная гайка треснет, возможна утечка хлада-
гента.
• При отсутствии моментного ключа в качестве
справки используйте Таблицу 2.
При закручивании конусной гайки с помощью обыч-
ного гаечного ключа возникает момент, когда крутя-
щий момент затягивания резко возрастает.
После этого закручивайте гайку далее на величину
угла, указанную в Та б л и ц е 2.
По окончании работы убедитесь в отсутствии утечки
газа.
Если гайка не за
тянута как было указано, это может
стать причиной медленной утечки хладагента и неи-
справности (такой как отсутствие охлаждения/обо-
грева).
Та б л и ц а 2
ПРЕДОСТЕРЕЖЕНИЕ
Изоляция проложенного трубопровода должна
выполняться до соединения внутри корпуса блока.
Если трубопровод подвержен воздействию окружаю-
щей атмосферы, это может стать причиной запотева-
ния, возгорания из-за касающегося трубопровода,
поражения электрическим током или пожара из-за того,
что провода дотрагиваются до трубопровода.
Пример неблагоприятных последствий
При использовании инструментов, отличных от гаечных
ключей, будет повреждена кромка резьбы накидной гайки,
что станет причиной утечки газа из-за плохой затяжки.
Электропроводка
Дренаж
Газ
Жидкость
Рис.19
Крышка входной трубы
Покройте эфирным масло только
внутреннюю поверхность раструба.
Рис. 20
Гаечный ключ с ограничением
по крутящему моменту
Обычный гаечный ключ
Накидная гайка
Резьбовая соединительная муфта
Рис. 21
Диаметр
трубопро-
вода (мм)
Момент
затяжки
(Н·м)
Размеры
рабочего
раструба А
(мм)
Форма раструба
6,4 15,7 ± 1,5 8,9 ± 0,2
9,5 36,3 ± 3,6 13,0 ± 0,2
12,7 54,9 ± 5,4 16,4 ± 0,2
15,9 68,6 ± 6,8 19,5 ± 0,2
Диаметр
трубопро-
вода (мм)
Угол затяжки
Рекомендуемая длина рычага
используемого инструмента
6,4 60° – 90° Приблизительно 150мм
9,5 60° – 90° Приблизительно 200мм
12,7 30° – 60° Приблизительно 250мм
15,9 30° – 60° Приблизительно 300мм
R0,4-0,8
90°±2°
A
45°±2°
