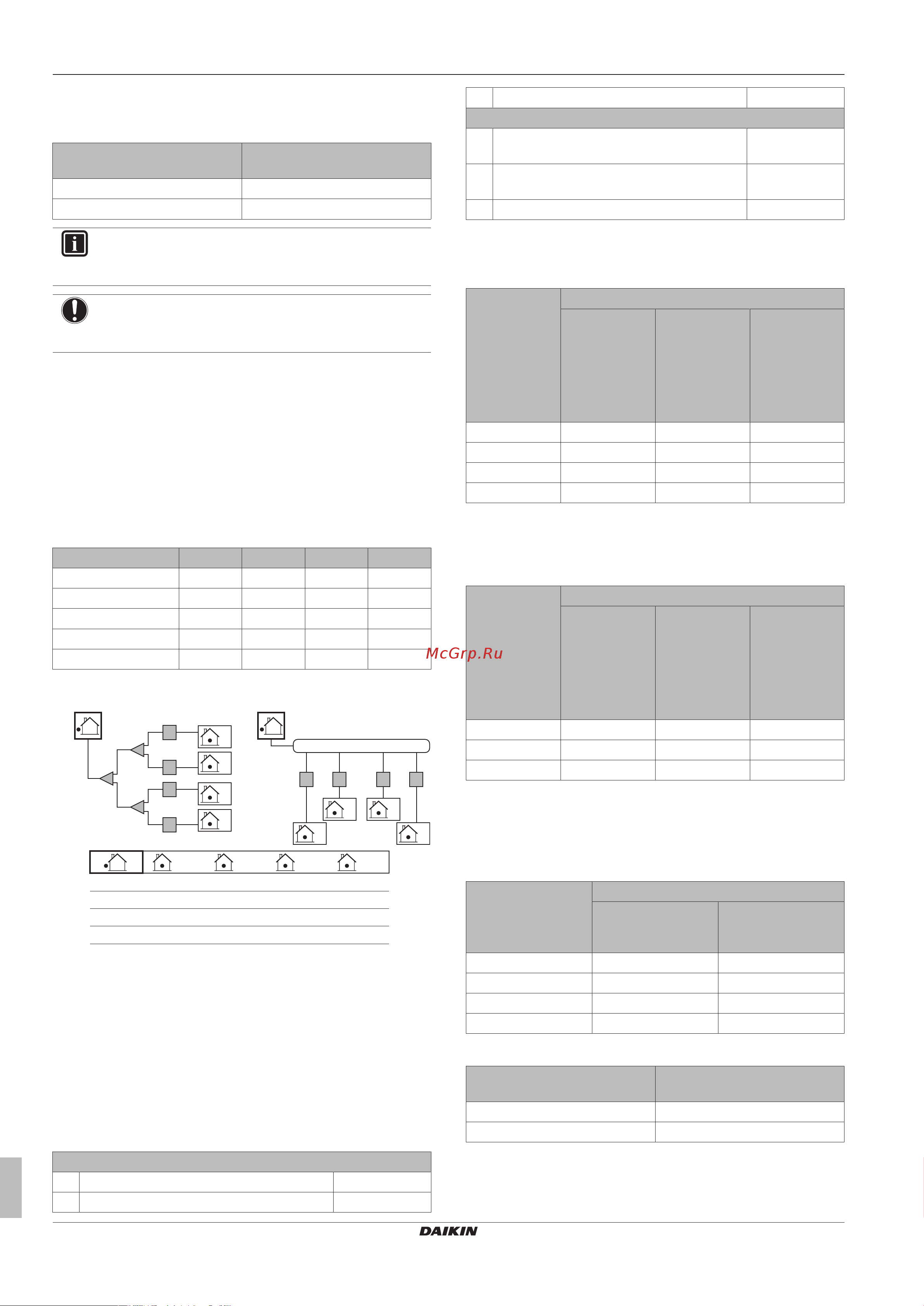

4 Подготовка
Руководство по монтажу и эксплуатации
10
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1D – 2016.02
▪ Подбор комплекта трубок для подключения нескольких
наружных блоков. Подбирайте по следующей таблице в
соответствии с количеством наружных блоков.
Количество наружных
блоков
Наименование комплекта
для разветвления
2 BHFQ23P907
3 BHFQ23P1357
ИНФОРМАЦИЯ
Переходные патрубки и тройники приобретаются по
месту установки.
ПРИМЕЧАНИЕ
Комплекты для разветвления трубопровода хладагента
можно использовать только с хладагентом R410A.
4.2.4 Требования в случае использования
внутренних блоков FXTQ
При использовании внутренних блоков FXTQ действуют
изложенные далее требования.
Возможные сочетания
Внутренние блоки FXTQ не сочетаются ни с какими другими
внутренними блоками, даже если последние совместимы с
наружным блоком. Допустимы только следующие сочетания
наружных и внутренних блоков:
Наружный блок FXTQ50 FXTQ63 FXTQ80 FXTQ100
REYQ8 4× O — — —
REYQ10 — 4× O — —
REYQ12 — — 4× O —
REYQ14 — — 2× O 2× O
REYQ16 — — — 4× O
Компоновка системы (2 варианта)
4
2 3
4
1
1 2 3 4
3
2
1
1. 2.
C
B
A
A B
B C
b
a1
a2
a2
12 HP FXTQ80 FXTQ80 FXTQ80 FXTQ80
14 HP FXTQ100 FXTQ80 FXTQ100 FXTQ80
16 HP FXTQ100 FXTQ100 FXTQ100 FXTQ100
10 HP FXTQ63 FXTQ63 FXTQ63 FXTQ63
8 HP FXTQ50 FXTQ50 FXTQ50 FXTQ50
c
c c c c
c
c
c
A Трубопровод между наружным блоком и первым
комплектом разветвления трубопровода хладагента
B Трубопроводы между комплектами для разветвления
трубопровода хладагента
C Трубопроводы между комплектом для разветвления
трубопровода хладагента и внутренними блоками
a1, a2 Рефнет-тройники
b Рефнет-коллектор
c Блок BS
Перепад высот трубопроводов хладагента
Длина труб и перепады высот должны соответствовать
указанным далее параметрам.
Максимальная длина трубопровода
1 Самый длинный (по факту) трубопровод ≤120м
2 После первого разветвления ≤40м
3 Общая длина трубопровода ≤300м
Максимальные перепады высот
1 Между внутренними и наружным блоками
(наружный расположен ниже)
≤40м
2 Между наружным и внутренними блоками
(наружный расположен выше)
≤50м
3 Между внутренними блоками ≤15м
A: Трубопровод между наружным блоком и первым
комплектом разветвления трубопровода хладагента
Диаметры, рекомендованные к применению:
Тип мощности
наружного
блока (HP)
Внешний диаметр трубопровода (мм)
Трубопровод
всасывания
газообразного
хладагента
Трубопровод
жидкого
хладагента
Трубопровод
высокого/
низкого
давления в
контуре
газообразного
хладагента
8 19,1 9,5 15,9
10 22,2 9,5 19,1
12 28,6 12,7 19,1
14+16 28,6 12,7 22,2
B: Трубопровод между комплектами для разветвления
трубопровода хладагента или между комплектом для
разветвления трубопровода хладагента и блоком BS
Диаметры, рекомендованные к применению:
Тип мощности
наружного
блока (HP)
Внешний диаметр трубопровода (мм)
Трубопровод
всасывания
газообразного
хладагента
Трубопровод
жидкого
хладагента
Трубопровод
высокого/
низкого
давления в
контуре
газообразного
хладагента
8+10 22,2 9,5 19,1
12 28,6 12,7 19,1
14+16 28,6 15,9 28,6
C: Трубопровод между блоком BS и внутренним блоком
Диаметр труб должен совпадать с диаметром соединений
(трубопроводов жидкого и газообразного хладагентов) с
внутренними блоками. Ниже указаны диаметры для внутренних
блоков:
Внутренний блок Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
FXTQ50 15,9 9,5
FXTQ63 15,9 9,5
FXTQ80 19,1 9,5
FXTQ100 22,2 9,5
a1, a2: Рефнет-тройники
Тип мощности наружного
блока (HP)
Рефнет-тройник
8+10 KHRQ23M29T9
12~16 KHRQ23M64T
