4 Подготовка
Руководство по монтажу и эксплуатации
7
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1D – 2016.02
Наружный блок рассчитан на работу в режиме обогрева при
температуре окружающей среды от –20°C по влажному
термометру до 15,5°C по влажному термометру, а в режиме
охлаждения – от –5°C по сухому термометру до 43°C по сухому
термометру.

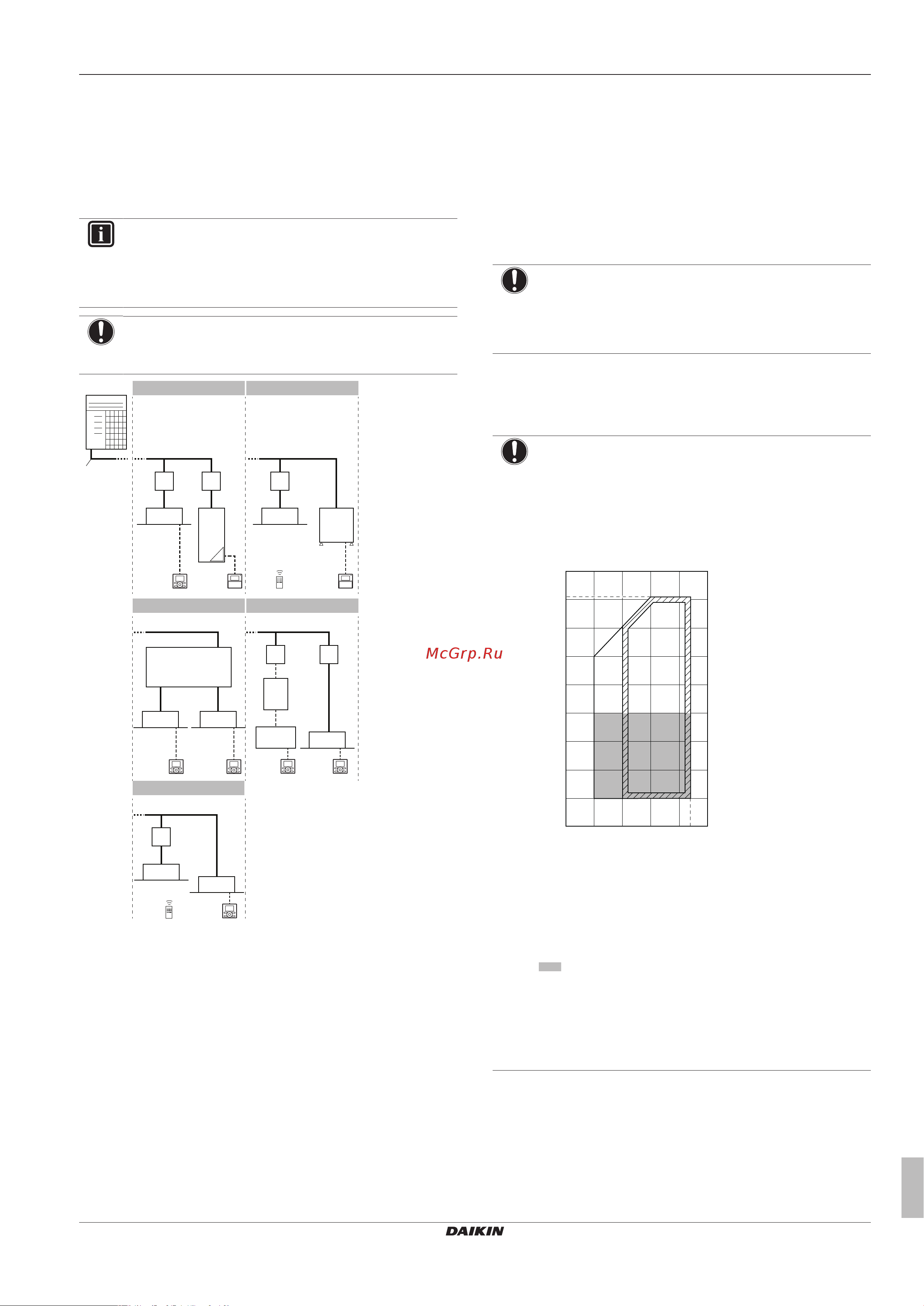

3.2 Компоновка системы
ИНФОРМАЦИЯ
При использовании внутренних блоков FXTQ
действуют другие требования. См. раздел
«"4.2.4Требования в случае использования внутренних
блоков FXTQ"на стр.10».
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
k
e
c
k l
e
e e
f h
b
a
k
l
c c
kkk
j
c
e
i
k
k
c
d
1
3
2
5
4
e
g
c
a Наружный блок
b Трубопровод хладагента
c Блок BS
d Мультиблок B
e Внутренний блок VRVDX
f Гидроблок LT
g Внутренний блок VRV, работающий только на
охлаждение
h Гидроблок HT
i Комплект EKEXV
j AHU
k Интерфейс пользователя
l Беспроводной интерфейс пользователя
4 Подготовка
4.1 Подготовка места установки
4.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные».
ПРИМЕЧАНИЕ
Данное изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи. В
случае их возникновения пользователю следует
принять адекватные меры.
4.1.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
ПРИМЕЧАНИЕ
Если блок эксплуатируется при низкой наружной
температуре в условиях повышенной влажности,
воспользуйтесь подходящим оборудованием, чтобы
держать выпускные отверстия блока постоянно
свободными.
При работе на обогрев:
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
a Рабочий диапазон прогрева системы
b Рабочий диапазон
Температура воздуха в помещении T
AI
Наружная температура воздуха T
AO
Если предполагается, что блок будет работать в
условиях повышенной влажности (>90%) в течение
5 дней, компания Daikin рекомендует дополнительно
установить комплект ленточных
электронагревательных элементов (EKBPH012T или
EKBPH020T), чтобы дренажные отверстия всегда
оставались свободными.
