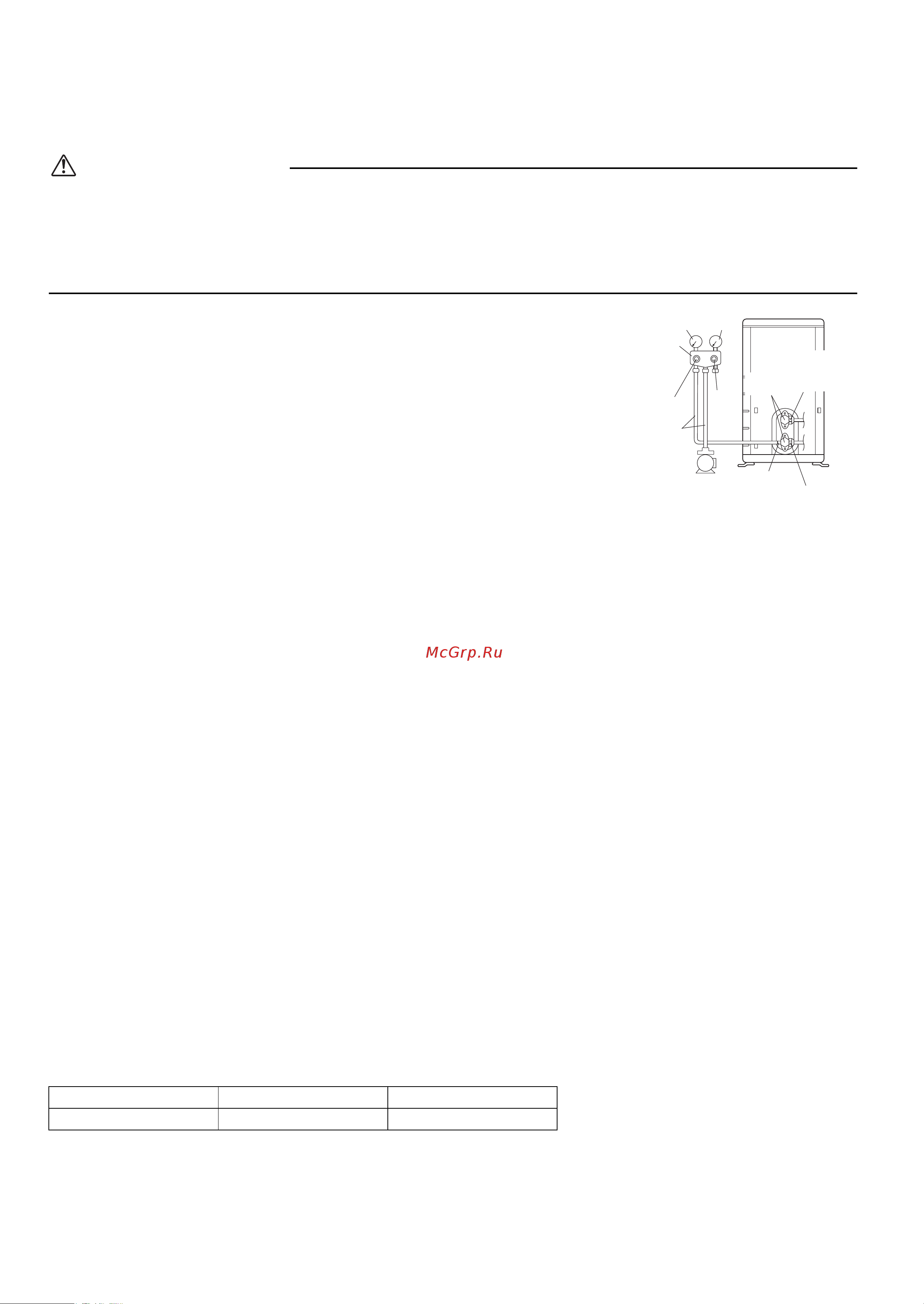

7 Русский
Монтаж наружного агрегата
5. Откачка воздуха вакуумным насосом и проверка герметичности
ПРЕДУПРЕЖДЕНИЕ
• Не смешивайте в холодильном цикле какие-либо иные вещества, кроме указанного хладагента (R410A).
• При утечке газообразного хладагента как можно скорее и сильнее проветрите помещение.
• R410A, так же как и другие хладагенты, следует собирать и ни в коем случае не выпускать непосредственно
вокружающую среду.
• Вакуумный насос используется исключительно для R410A. Использование того же
вакуумного насоса для различных
хладагентов может повредить вакуумный насос или агрегат.
• По завершении прокладки трубопроводов следует откачать воздух вакуумным
насосом и проверить герметичность.
• При использовании дополнительного хладагента удалите воздух из труб хладагента
и внутреннего агрегата с помощью вакуумного насоса, после чего заправьте
дополнительный хладагент.
• Для работы с штоком запорного вентиля пользуйтесь шестигранным гаечным
ключом (4
мм).
• Все соединения труб хладагента следует затягивать динамометрическим ключом на
указанный момент затяжки.
*1. Время работы вакуумного насоса в зависимости от длины трубы.
*2. Если указатель мановакуумметра движется в обратном направлении, хладагент может содержать воду, или имеется
негерметичное соединение труб. Проверьте все соединения труб и гайки хладагента. Затем повторите действия 2–4.
1) Подсоедините
выступающую сторону заправочного шланга (идет от манометрического коллектора) к сервисному
порту газового запорного вентиля.
2) Полностью откройте клапан низкого давления (Lo) и полностью закройте клапан высокого давления (Hi)
(расположены на манометрическом коллекторе).
(После этого клапан высокого давления не будет задействован.)
3)
Включите вакуумную откачку и убедитесь в том, что мановакуумметр показывает разрежение –0,1 МПа (–76 мм рт. ст.).*1
4) Закройте клапан низкого давления (Lo) манометрического коллектора и остановите вакуумный насос.
(Оставьте систему в этом состоянии на несколько минут и убедитесь в том, что указатель мановакуумметра не
движется в обратном направлении.)*2
5) Снимите крышки с газового и жидкостного запорных вентилей.
6) Шестигранным гаечным ключом поверните шток жидкостного запорного вентиля на 90 градусов против часовой
стрелки и откройте вентиль.
Через 5 секунд закройте его и проверьте на утечку газа.
Используя мыльную воду, проверьте на утечку газа развальцовку внутреннего и наружного агрегатов и штоков клапана.
По завершении проверки вытрите всю мыльную воду.
7) Отсоедините заправочный шланг от сервисного порта газового запорного вентиля, после чего полностью откройте
жидкостный и газовый запорные вентили.
(Не пытайтесь поворачивать шток вентиля после его остановки.)
8) Затяните крышки вентилей и крышки сервисного порта жидкостного и газового запорных вентилей
динамометрическим ключом на указанный
момент затяжки.
Длина трубы До 15 мБольше 15 м
Время работы Не менее 10 мин. Не менее 15 мин.
Мано-
вакуумметр
Мано-
метр
Клапан
высокого
давления
Клапан
низкого
давления
Вакуумный насос
Сервисный порт
Запорный
вентиль
жидкостной
линии
Колпачки
вентилей
Запорный вентиль газовой линии
Заправочные
шланги
Маноме-
трический
коллектор
