Русский 8

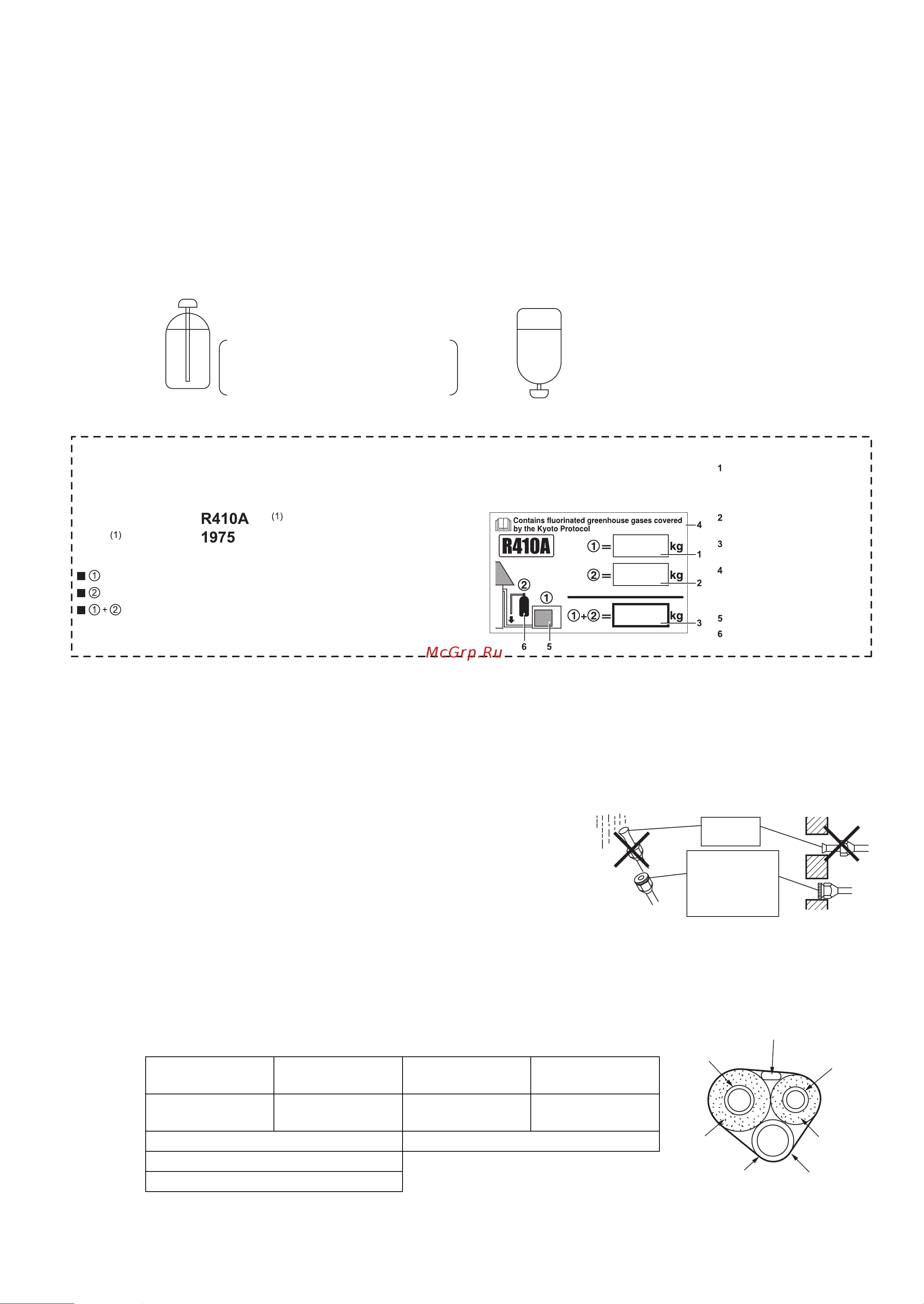

Монтаж наружного агрегата
6. Дозаправка хладагента
Проверьте на паспортной табличке установки тип хладагента, который должен использоваться.
Меры предосторожности при дозаправке R410A
Заправка из газовой трубы в жидком состоянии.
Это смешанный хладагент, поэтому его дозаправка в газовой фазе может привести к изменению состава хладагента,
что приведет к нарушению нормальной работы системы.
1) Перед заправкой проверьте, предусмотрен ли в цилиндре сифон. (
На баллоне должно быть указано что-то
наподобие "установлен сифон для заправки жидкости".)
• Используйте инструменты для R410A, чтобы обеспечить давление и предотвратить проникновение посторонних предметов.
ПРИМЕЧАНИЕ
Национальные требования по внедрению нормативной документации ЕС по определенным газам, вызывающим
парниковый эффект, могут требовать использования для записей на блоке национального языка. Следовательно, на блоке
должен иметься дополнительный мультиязычный ярлык о вызывающих парниковый эффект фторсодержащих газах.
Инструкции по наклеиванию изображены на оборотной стороне этого ярлыка.
7. Рекомендации по монтажу труб хладагента
7-1 Предостережения относительно обращения с трубами
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
7-2 Выбор меди и теплоизоляционных материалов
При использовании технических медных труб и фитингов помните
о следующем:
1) Теплоизоляционный материал: Пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч°C))
Температура трубы газообразного хладагента может достигать 110°C.
Выберите теплоизоляционный материал, который выдерживает эту температуру.
2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры
изоляции должны быть такими, как указано ниже.
3) Для линий газообразного и жидкого хладагента должна использоваться отдельная теплоизоляция.
Газовая сторона
Жидкостная
сторона
Теплоизоляция
газовой линии
Теплоизоляция
жидкостной линии
Наружный
диаметр 9,5 мм
Наружный
диаметр 6,4 мм
Внутренний
диаметр 12-15 мм
Внутренний
диаметр 8-10 мм
Минимальный радиус изгиба Толщина 10 мм мин.
30 мм·или более
Толщина 0,8 мм (C1220T-O)
Заправка из баллона с сифоном
Не переворачивайте баллон
при заправке.
Внутри имеется трубка сифона,
поэтому при заправке жидкостью
баллон не следует переворачивать.
Переверните баллон при
заправке.
Заправка из других баллонов
Впишите несмываемыми чернилами:
объем заводской заправки хладагентом,
объем дополнительно заправленного хладагента и
общее количество заправленного хладагента
на этикетке о заправке хладагентом, которая
поставляется в комплекте.
Важная информация об используемом хладагенте
Это изделие содержит создающие парниковый эффект
фторсодержащие газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента:
GWP значение:
GWP = потенциал
глобального потепления
объем заводской заправки
хладагентом:
см. табличку с наименованием
изделия
объем дополнительно
заправленного хладагента
общее количество
заправленного хладагента
Содержит создающие парниковый
эффект фторсодержащие газы,
на которые распространяется
действие Киотского протокола.
наружный агрегат
баллон с хладагентом
и коллектор для заправки
Закрепите заполненную этикетку рядом с
заправочным портом изделия (например, на
внутренней поверхности крышки запорного вентиля).
Стена
Если колпачок раструба
отсутствует, закройте
раструб лентой,
чтобы предотвратить
проникновение
загрязнений или воды.
Наденьте
колпачок.
Дождь
Газовая трубка
Проводка между агрегатами
Жидкостная
линия
Сливной шланг
Внешняя обмотка
Изоляция
газовой
линии
Изоляция
жидкостной
линии
3PRU358184-1E.book Page 8 Friday, November 13, 2015 1:18 PM
