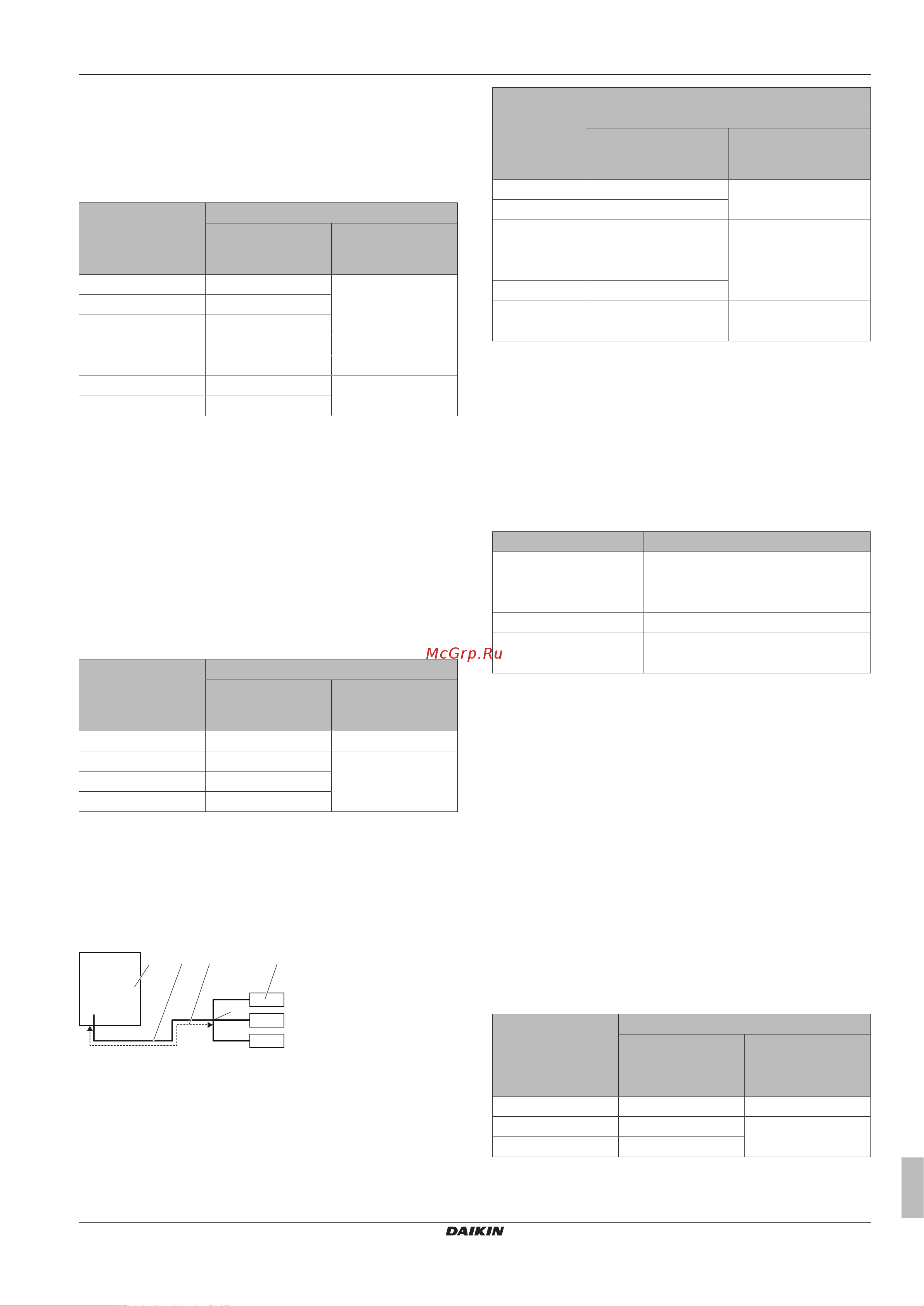

4 Подготовка
Руководство по монтажу и эксплуатации
9
RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07
D: Трубопроводы между рефнетами
Выбирайте по следующей таблице в соответствии с типом
производительности внутренних блоков, подсоединенных по
нисходящей. Размер соединительных труб не должен
превышать размер труб хладагента, выбранный по названию
общей модели системы.
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
<150 15,9 9,5
150≤x<200 19,1
200≤x<290 22,2
290≤x<420 28,6 12,7
420≤x<640 15,9
640≤x<920 34,9 19,1
≥920 41,3
Пример:
▪ Пропускная способность трубопровода в нисходящем
направлении для E = индекс производительности блока 1
▪ Пропускная способность трубопровода в нисходящем
направлении для D = индекс производительности блока 1 +
индекс производительности блока 2
E: Участок между рефнетом и внутренним
блоком
Размер труб на участках прямого соединения с внутренним
блоком должен быть равен размеру труб, подсоединяемых к
внутреннему блоку (в случае, если внутренний блок является
внутренним блоком VRVDX или гидроблоком).
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
250 22,2
▪ Когда общая эквивалентная длина трубок между наружными и
внутренними блоками составляет 90 м и более, необходимо
увеличить диаметр главных трубок (как жидкого, так и
газообразного хладагента). В зависимости от длины
трубопровода производительность может снижаться, но даже
несмотря на это диаметр главных трубок необходимо
уменьшить. Дополнительные требования изложены в
сборнике инженерно-технических данных.
a
e
b c
d
a Наружный блок
b Основные трубопроводы
c Увеличить, если эквивалентная длина трубопроводов
≥90м
d Первый рефнет трубопровода хладагента
e Внутренний блок
Увеличение
Класс HP Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод жидкого
хладагента
8 19,1 → 22,2 9,5 → 12,7
10 22,2 → 25,4
(a)
12+14 28,6
(b)
12,7 → 15,9
16 28,6 → 31,8
(a)
18~22 15,9 → 19,1
24 34,9
(b)
26~34 34,9 → 38,1
(a)
19,1 → 22,2
36~54 41,3
(b)
(a) Если увеличить размер стандартных трубок не
представляется возможным, то стандартные трубки
необходимо оставить. Применение трубок, размер
которых превышает увеличенный, НЕ допускается. При
этом даже в случае применения трубок стандартного
размера допускается эквивалентная длина
трубопровода более 90м.
(b) Увеличение размера трубок НЕ допускается.
▪ Толщина трубок в контуре хладагента должна
соответствовать действующим нормативам. Минимальная
толщина трубок под хладагент R410A определяется по
приведенной ниже таблице.
Ø трубки (мм) Минимальная толщина t (мм)
6,4/9,5/12,7 0,80
15,9 0,99
19,1/22,2 0,80
28,6 0,99
34,9 1,21
41,3 1,43
▪ При невозможности использования труб необходимых
размеров (дюймовых размеров) допускается использование
труб других диаметров (миллиметровых размеров) с учетом
следующих рекомендаций:
▪ Подбирайте диаметр трубок так, чтобы он максимально
соответствовал необходимому.
▪ В местах стыковки труб дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются по месту установки).
▪ Расчет дополнительного количества хладагента
необходимо скорректировать, как указано в разделе
"5.6.3 Расчёт количества хладагента для дозаправки" на
стр.19.
F: Трубопровод между рефнетом и блоком BP
Размер трубок на участках прямого соединения с блоком BP
зависит от общей производительности подсоединенных
внутренних блоков (только при подсоединении внутренних
блоков RADX).
Общий индекс
производительнос
ти
подсоединенных
внутренних блоков
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
20~62 12,7 6,4
63~149 15,9 9,5
150~208 19,1
Пример:
