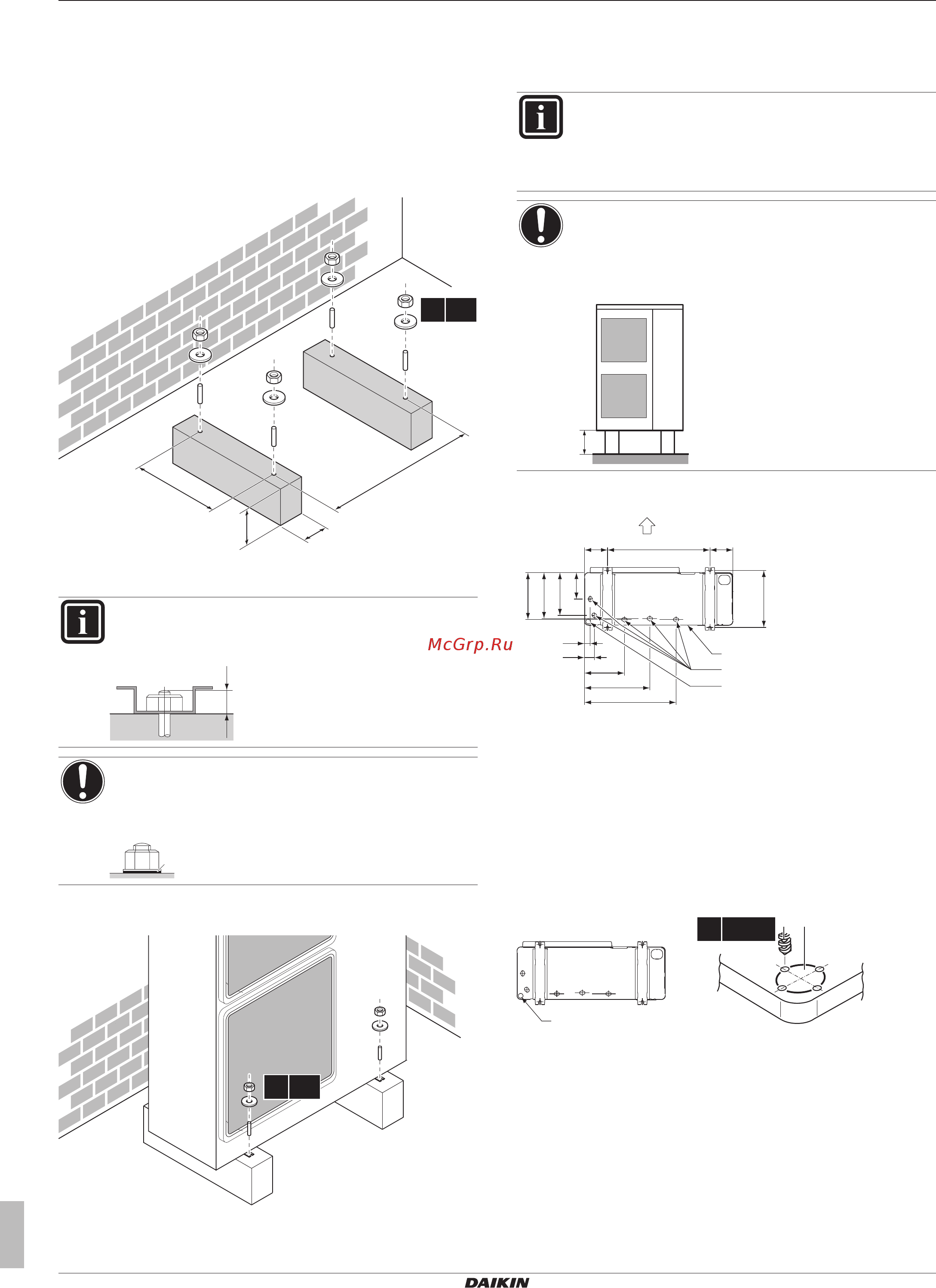

3 Монтаж
3.1 Монтажнаружногоагрегата
3.1.1 Подготовкамонтажнойконструкции
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаютсяпоместуустановки),аименно:
(mm)
>150
620
350
(345-355)
4× M12
a
a Проследитезатем,чтобыдренажныеотверстияне
оказалисьперекрытыми.
ИНФОРМАЦИЯ
Рекомендованнаявысотаверхнейвыступающейчасти
болтовсоставляет20мм.
20
ПРИМЕЧАНИЕ
Прикрепитенаружныйблокканкернымболтамгайками
с полимерными шайбами (а). Если место крепления
останетсябезпокрытия,гайкибыстрозаржавеют.
a
3.1.2 Установканаружногоблока
4× M12
3.1.3 Обустройстводренажа
Убедитесь, что конденсационная вода удаляется надлежащим
образом.
ИНФОРМАЦИЯ
При необходимости можно установить комплект
дренажных заглушек (приобретается по месту
установки) во избежание просачивания дренажной
воды.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрытыоснованиемдлямонтажаилиповерхностью
пола, поднимите наружный блок, чтобы под ним
оставалосьнеменее150ммсвободногопространства.
≥150 mm
Дренажныеотверстия(размерывмм)
A
B
B
C
D
E
160 160620
36
61
262
416
595
285
279
260
161
(345~355)
A Сторонавыбросавоздуха
B Расстояниемеждуточкамикрепления
C Нижняярама
D Дренажныеотверстия
E Выбивноеотверстиедляснега
Снег
В местности, где часто бывает снегопад, возможно скопление
снега и образование наледи в промежутке между
теплообменником и наружной пластиной. Это снижает
эффективностьработыоборудования.Какэтогоизбежать:
1 Просверлите(a,4×)ивысвободитевыбивноеотверстие(b).
b

a b
4× Ø6 mm
2 Убравзаусенцы,покрасьтекраяотверстияиприлегающие
к ним участки восстановительной краской во избежание
ржавления.
