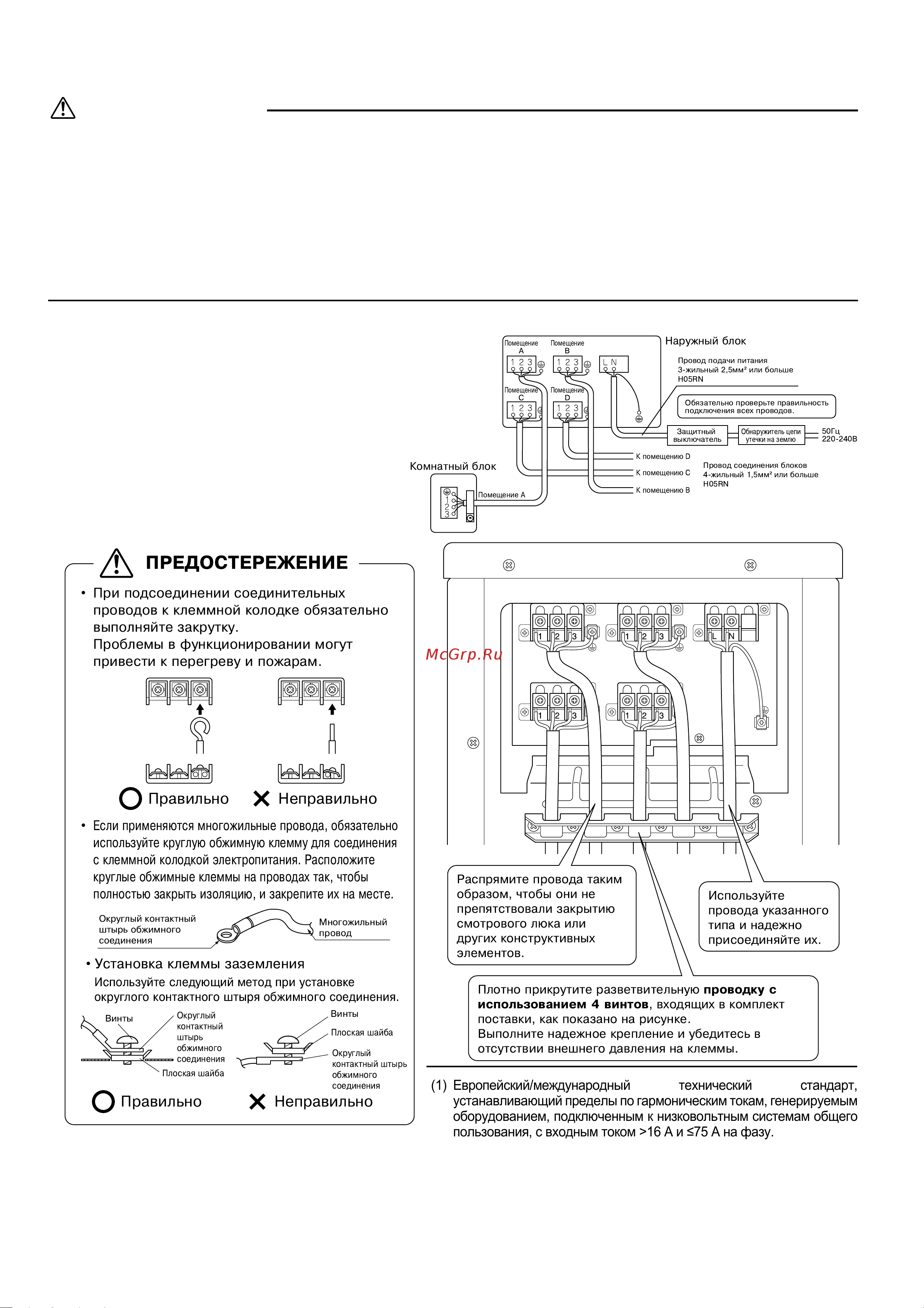

13 nРусский
Проводка
ПРЕДУПРЕЖДЕНИЕ
• Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких
проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.
• Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную колодку
для питания дренажного насоса и т. п.) Это может привести
к поражению электрическим током или возгоранию.
• Проконтролируйте установку выключателя тока утечки заземления. (Он должен обрабатывать высшие гармоники.)
(В этом блоке применяется инвертор, поэтому должно использоваться устройство защитного отключения, способное
обрабатывать гармоники. В противном случае оно не будет нормально работать.)
• Используйте автоматический выключатель с размыканием всех полюсов, причем зазоры между
точками контакта
должны составлять не менее 3 мм.
• Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током или
возгоранию.
Оборудование соответствует стандарту EN/IEC 61000-3-12
(1)
.
• Не включайте предохранительный размыкатель до
выполнения всей проводки.
1) Снимите с провода изоляцию (20 мм).
2) Соедините соединительные провода между
внутренним и наружным агрегатами так,
чтобы номера клемм соответствовали друг
другу. Плотно затяните винты на клеммах.
Для затяжки винтов рекомендуется отвертка
сплоской головкой. Винты упакованы вместе
с клеммной колодкой.
3) Потяните за провод
и убедитесь, что он не отсоединяется. Затем закрепите провод на месте в зажиме проводов.
n Заземление
Этот кондиционер должен быть заземлен.
Заземление производится в соответствии с действующими местными стандартами электрических установок.
!"#
$%&' !(!' !(')'
*+% (), !(*(-
.
(+'
$!"#'
"+ &
!(* *+ %
/#' 0
²
'1
234
!(* )*% (
#' 50
²
'1
234
LN
•
•
!
" #
! $
!
#
! $
"
! %
!
&
'
(
)
•
*
( %
'
+ ,
' ,
'
&
'
+ ,
' ,
&
)
-
+ ,
' ,
(1) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам общего
пользования, с входным током >16 A и ≤75 A на фазу.
