Правила монтажа наружного агрегата

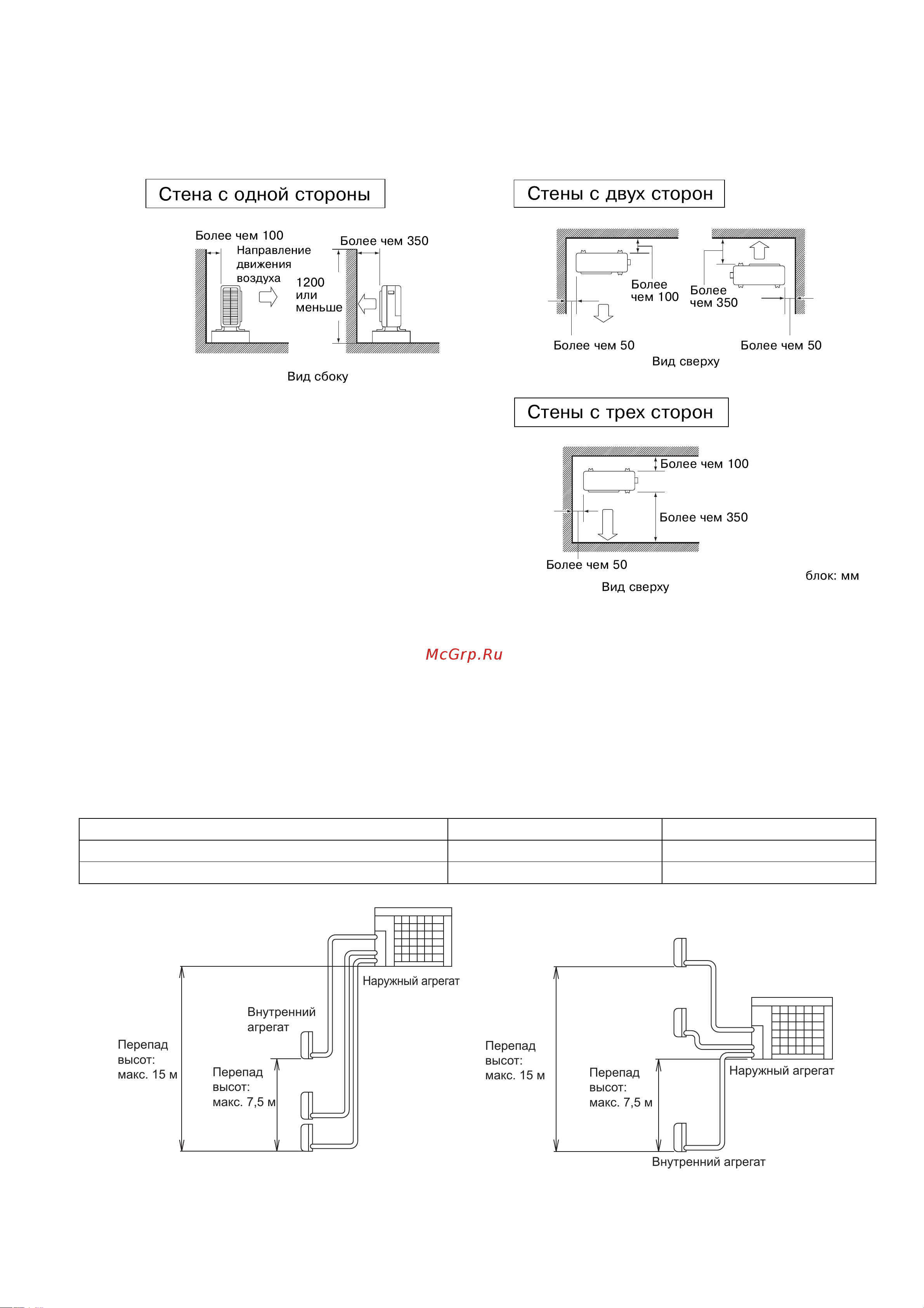

• Если на пути впуска воздуха или потока выходящего воздуха наружного агрегата есть стена или другое препятствие,
выполните следующие действия по монтажу.
• Для всех описанных ниже схем установки высота стены на стороне выпуска должна быть не более 1200 мм.
Выбор места для монтажа
внутренних агрегатов
• Ниже приведены значения максимально допустимой длины трубопровода хладагента и максимально допустимого
перепада высот между наружным и внутренними агрегатами.
(Чем короче трубопровод хладагента, тем выше производительность. Выполните соединения так, чтобы трубопровод был
как можно короче. Наименьшая допустимая длина на одно помещение составляет 3 м.)
Класс производительности наружного агрегата 4MXS68 3MXS68
Трубопровод к каждому внутреннему
агрегату макс. 25 ммакс. 25 м
Общая длина трубопровода между всеми агрегатами макс. 60 ммакс. 50 м
Если наружный агрегат расположен выше
внутренних агрегатов.
Если наружный агрегат расположен иначе.
(Если ниже одного или нескольких внутренних агрегатов)
!
"
#$
Перепад
высот:
макс. 15 м
Перепад
высот:
макс. 7,5 м
Внутренний
агрегат
Наружный агрегат
Перепад
высот:
макс. 7,5 м
Перепад
высот:
макс. 15 м
Наружный агрегат
Внутренний агрегат
