Предупреждение:
Не выполняйте и не меняйте соединения
при включенном питании от сети.
Соединения колонок
Пользуйтесь только поставляемыми в
комплекте колонками.Использование
других колонок может привести к
повреждению устройства или
отрицательно повлиять на качество звука.
Подсоедините кабель левой колонки к L
(красный и черный), а кабель правой колонки –
к R (красный и черный) следующим образом:

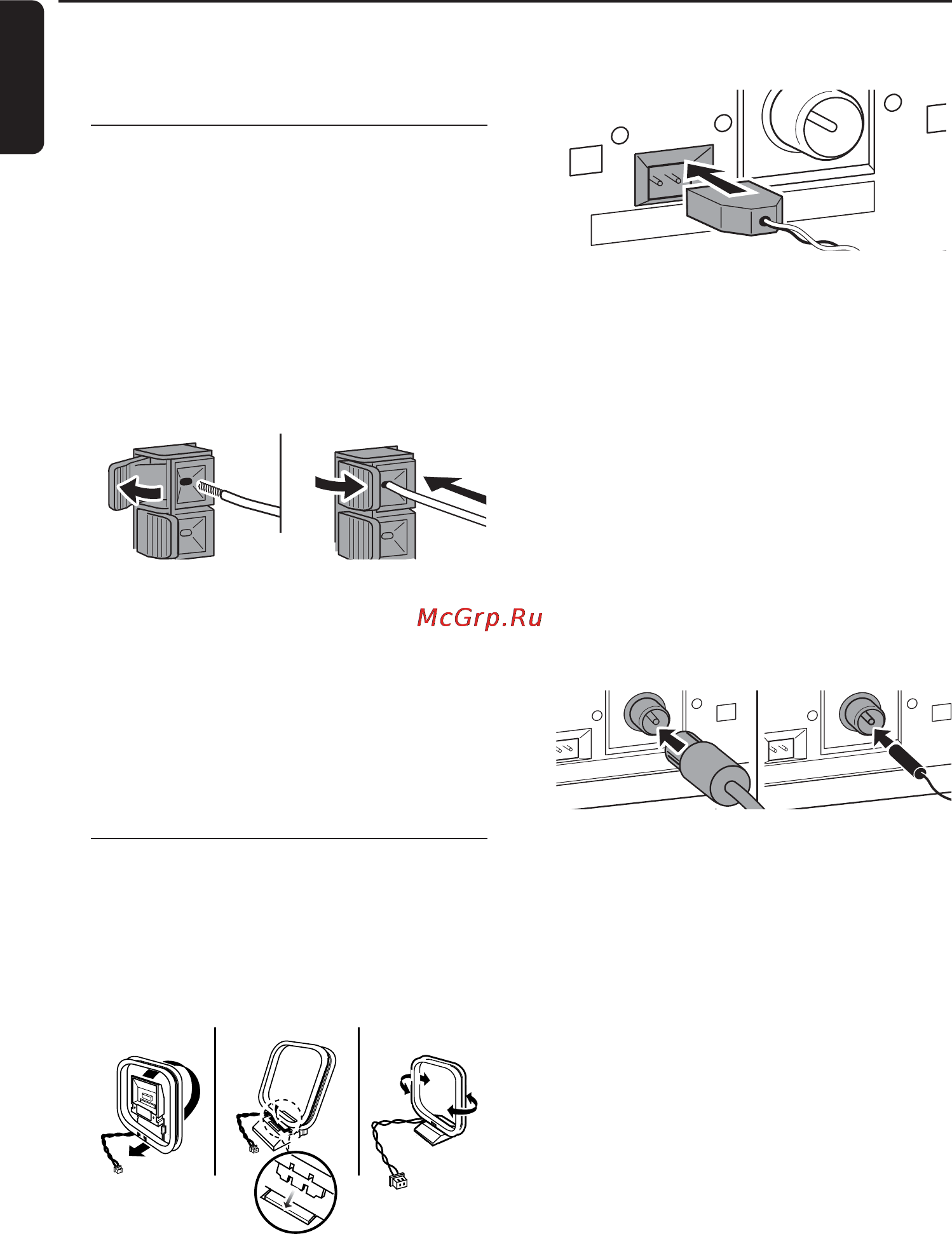

Нажмите защелку красной клеммы и
полностью вставьте зачищенную часть
цветного (или обозначенного) провода
колонки в гнездо, а затем отпустите защелку.
Нажмите защелку черной клеммы и
полностью вставьте зачищенную часть
черного (или необозначенного) провода
колонки в гнездо, а затем отпустите защелку.
Соединения антенн
Антенна AM/MW
Рамочная антенна предназначена только для
использования внутри помещения.
1
Соберите рамочную антенну, как показано ниже.
2 Подсоедините штырь рамочной антенна в
гнездо AM ANTENNA как показано ниже.
3 Отрегулируйте положение антенны для
оптимального приема (как можно дальше от
телевизионного аппарата, видеомагнитофона
или других источников радиации).
Антенна FM
Поставляемая в комплекте проволочная
антенна может быть использована только для
приема находящихся поблизости
радиостанций. Для улучшения качества приема
следует пользоваться кабельной антенной
системой или наружной антенной.
1 Растяните проволочную антенну и установите
ее в FM ANTENNA как показано ниже.
Примечание: Если вы используете кабельную
антенную системы или внешнюю антенну, то
их следует подсоединить в гнездо
FM ANTENNA вместо проволочной антенны.
2 Установите антенну в различные положения
для достижения оптимального приема (как
можно дальше от телевизионного аппарата,
видеомагнитофона или других источников
радиации).
3 Закрепите конец антенны к стене.
Монтаж
16
Русский
AM ANTENNA FM ANTENNA
AM ANTENNA FM ANTENNA
N
TENNA FM ANTENNA
MC-W770/22.1 rus 8/20/01 14:19 Page 16
