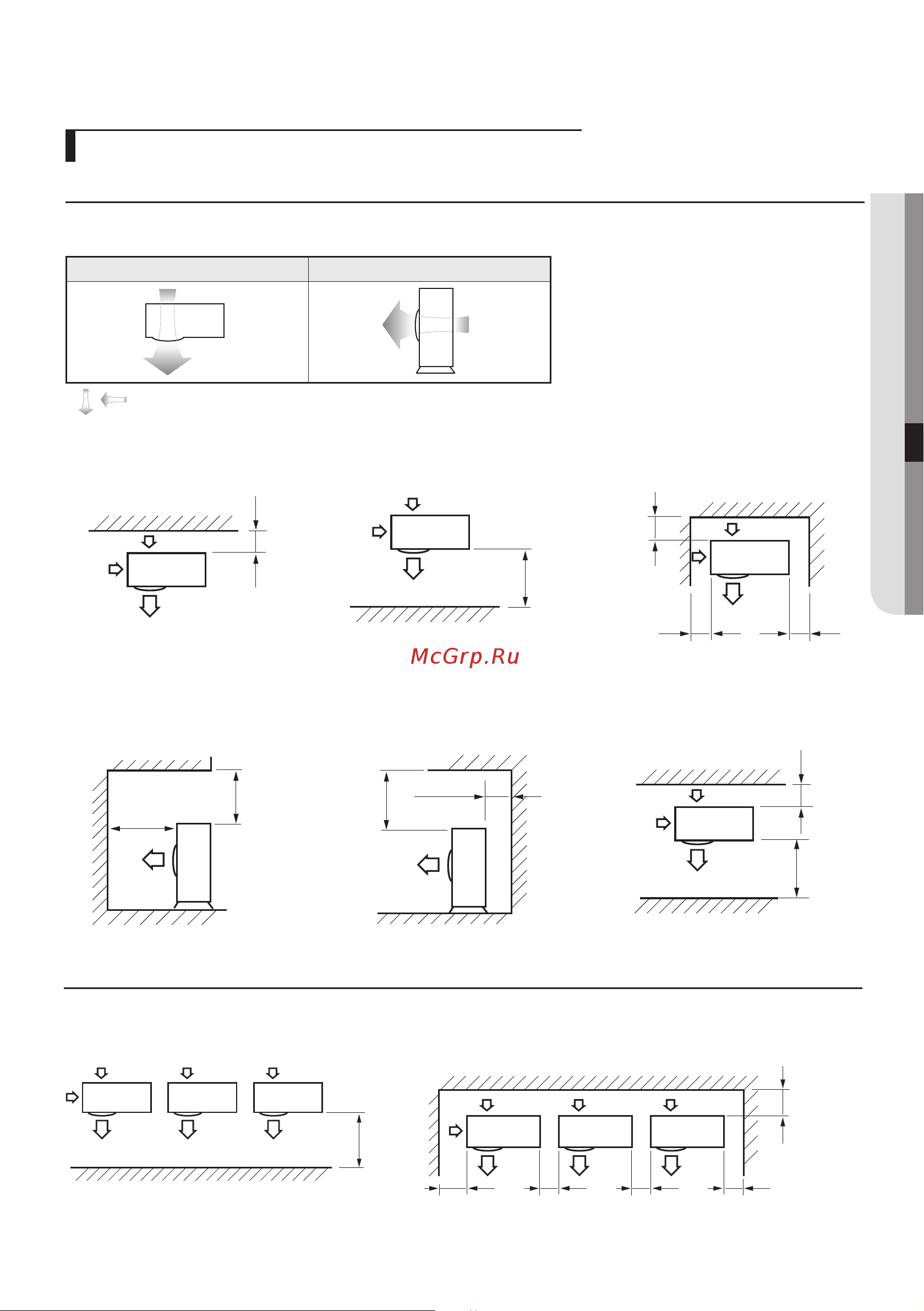

Требования к свободному пространству у наружного блока
При установке 1 наружного блока
300 или больше
Если выпуск воздуха направлен от
стены
1500 или больше
Если выпуск воздуха направлен на
стену
300 или больше
150 или больше 600 или больше
Если наружный блок заблокирован
стенами с 3-х сторон
1500 или больше
2000 или больше
Верх наружного блока и выпуск
воздуха направлены к стене
500 или больше
300 или больше
Верх наружного блока и выпуск
воздуха расположены вблизи стен
Если стены блокируют переднюю и
заднюю стороны наружного блока
300 или
больше
1500 или
больше
Вид сверху Вид сбоку
Выпуск
воздуха
Воздухозаборник
Воздухозаборник
Выпуск воздуха
Рис Описание
, Направление воздушного потока.
(Ед. изм.: мм)
При установке более одного (1) наружного блока
(Ед. изм.: мм)
1500 или больше
Если выпуск воздуха направлен на стену Если наружный блок заблокирован стенами с 3-х сторон
300 или
больше
300 или
больше
600 или
больше
600 или
больше
600 или
больше
-33
