![Samsung AR09HQFNAWK [48/61] Продувка присоединенных трубок](/img/pdf.png)
Samsung AR09HQFNAWK [48/61] Продувка присоединенных трубок
![Samsung AR24JQFNAWK [48/61] Продувка присоединенных трубок](/views2/1936255/page48/bg30.png)
Хладагент R-410A является хладагентом смешанного типа. Он необходим для подзаправки в жидком состоянии. При повторной
заправке хладагента из баллона с хладагентом в данное оборудование, следуйте нижеприведенным инструкциям.
1. Перед заправкой проверьте, есть ли у баллона сифон или нет.
Есть два способа перезаправить хладагент.

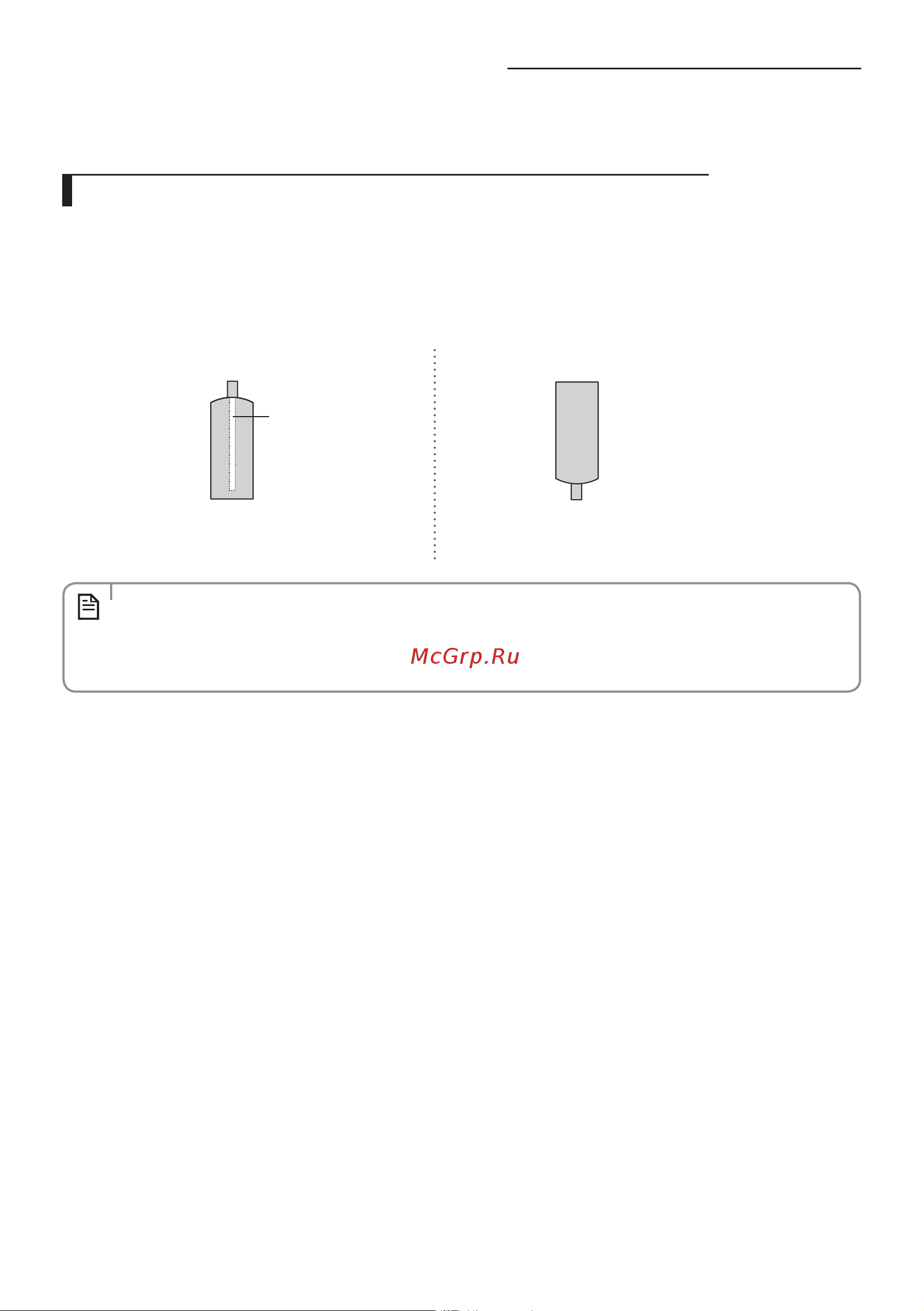

Заправка хладагента в жидком состоянии с помощью трубки для жидкости
Цилиндр с сифоном
Сифон
f
Заправка хладагента из баллона,
расположенного вертикально головкой
вверх.
Баллон без сифона
f
Заправка хладагента из баллона,
расположенного вертикально головкой вниз.
• ЕслихладагентR-410Aзаправляетсяввидегаза,тосоставзаправленногохладагентаизменяется,ихарактеристики
оборудования изменяются.
• Вовремяоперацииизмеренияколичествадобавленногохладагентапользуйтесьэлектроннымивесами.
Если у баллона нет сифона, установите его.
(ARJQ/HQ)
Продувка присоединенных трубок
ПРИМЕЧАНИЕ
Русский-48
