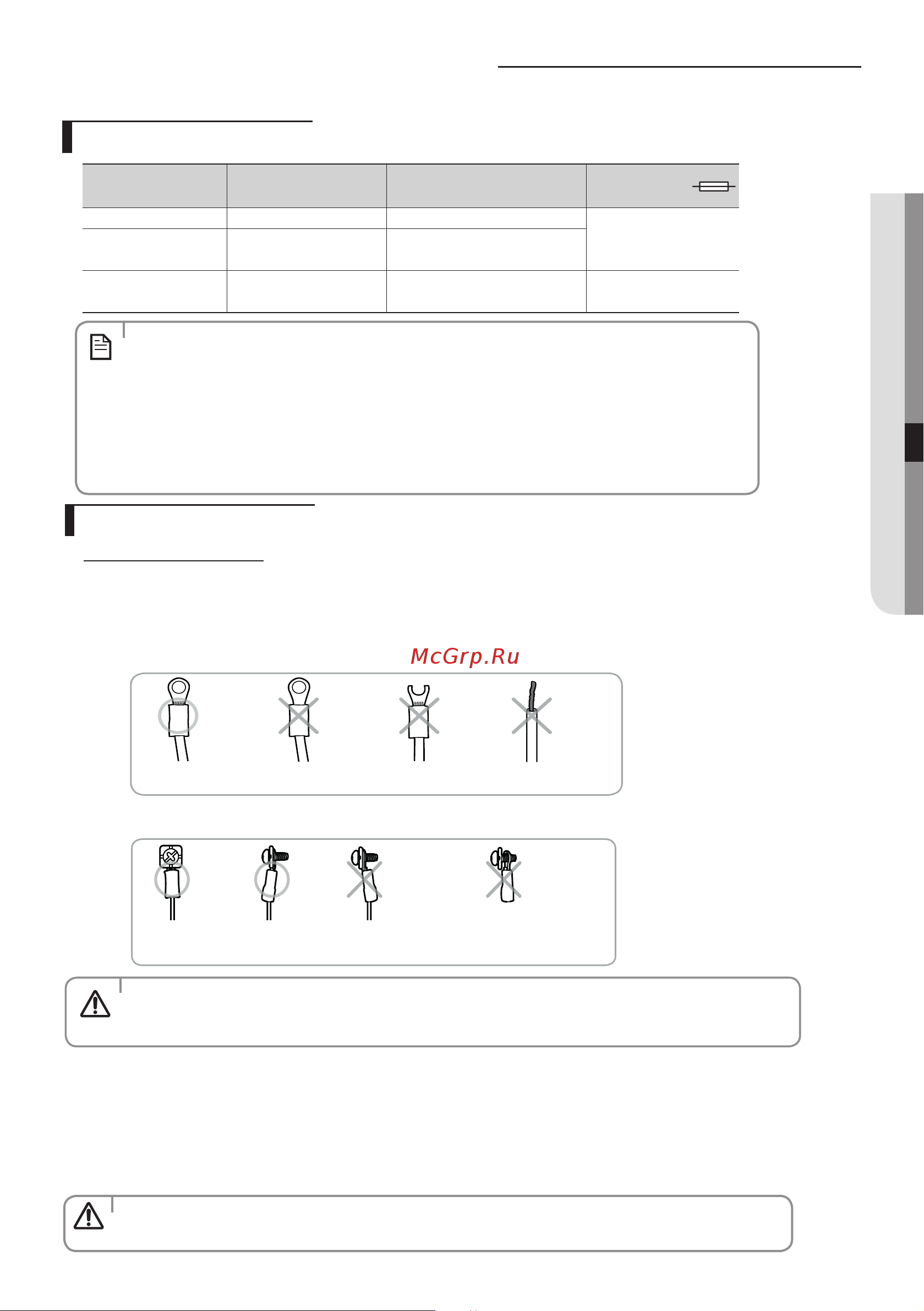

Samsung AR24JQFNAWK [39/61] Подсоединение электропроводов
![Samsung AR24JQFNAWK [39/61] Подсоединение электропроводов](/views2/1936255/page39/bg27.png)
Спецификация проводов
Подсоединение проводов
Электромонтажные работы
(1) Выполняя электромонтажные работы и заземление, соблюдайте требования технических стандартов для
электроустановок и правил монтажа электропроводок, предусмотренные местным законодательством.
(2) Затянитевинтынаклеммнойпанелискрутящиммоментовв1,2-1,8Н•м(12-18кгс•см).
(3) Меры предосторожности, которые необходимо соблюдать при подключении проводов к клеммной колодке.
Перед подключением провода убедитесь, что контактная часть наконечника направлена вверх.
Перевернуто
Наконечник
поврежден.
Провод не обжат
кольцевым контактом.
Наконечник должен быть плотно затянут винтом.
- Плохой контакт может перегреваться и стать причиной возгорания.
Наконечник перевернут
обратной стороной по
отношению к клемме.
Либо винт вставлен
неправильно, либо наконечник
плохо затянут винтом.
• Дляподключениякконтактнойколодкеиспользуйтепроводатолькоскольцевомнаконечником.
Провода, устанавливаемые при проведении электромонтажных работ без кольцевого наконечника,
могут стать причиной пожара из-за перегрева электрических контактов.
1. Удлините соединительный провод, если это необходимо.
• Несоединяйтедваилибольшеечислоразличныхпроводовдляувеличениядлины.
Это может привести к возгоранию.
При установке устройства сначала выполните соединения для хладагента, а затем электрические соединения.
Прежде чем выполнять электрические соединения, подключите кондиционер к системе заземления.
Если устройство демонтируется, то сначала отключите электрические провода, а затем снимайте трубки хладагента.
Если наружный блок располагается на расстоянии более 4,5 или 5,5 метров от внутреннего блока, то вам необходимо удлинить
провод. Максимальная длина провода - 15(07/09/12/18) / 20(24) метров.
• Подключитепитающийпроводкдополнительномувыключателюсети.Есликакой-либо
провод невозможно подсоединить к источнику питания, его следует объединить с каким-либо
проводом, контактное отверстие которого ≥ 3 мм.
• Используйтеэкранированныйкабель(категория5,меньшечем50пФ/м),дляусловийс
высоким уровнем помех.
• Кабельпитаниядляузловустройстваприиспользованиивнепомещениянедолженбыть
легче, чем гибкий кабель с полихлоропреновой изоляцией. (Код обозначения
IEC: 60227 IEC 53/CENELEC: H05VV-F, IEC: 60245 IEC 66/CENELEC: H07RN-F, IEC: 60245 IEC 57/CENELEC: H05RN-F)
Модель Питающий провод Соединительный провод Предохранитель
07/09
3G1,0мм² H05VV-F 5G1,0мм² H07RN-F
20A
12
3G1,5мм² H05VV-F
3G1,5мм² H07RN-F
2x0,75мм² H05RN-F
18/24
3G2,5мм² H05VV-F
3G2,5мм² H07RN-F
2x0,75мм² H05RN-F
25A
ПРИМЕЧАНИЕ
-39
