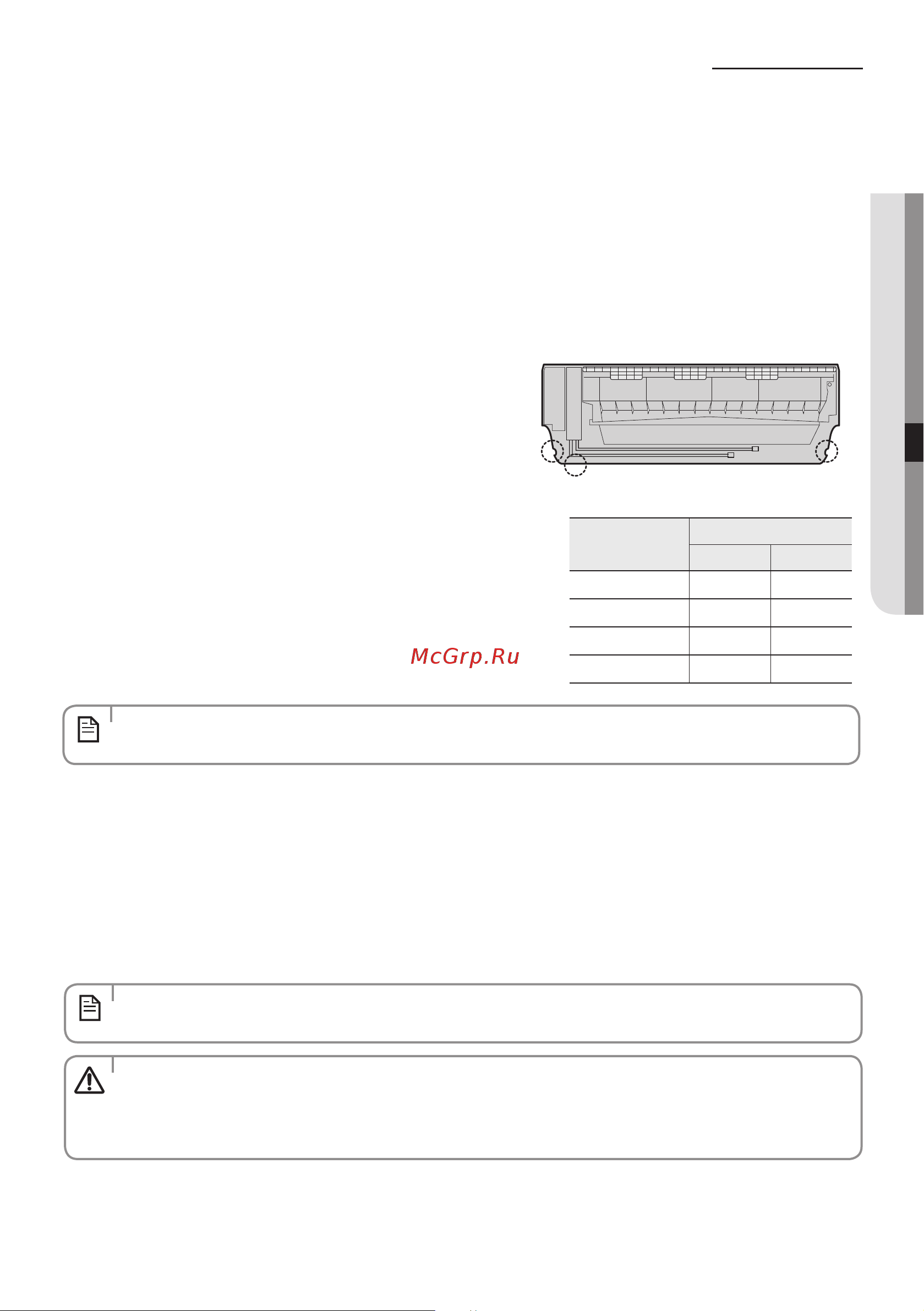

1. Вырежьте подходящую продавленную часть (A или B) на задней панели
внутреннего блока, если вы подключаете эту трубку непосредственно с
тыльной стороны.
2. Сгладьте острые кромки.
3. Снимите защитные колпачки с трубок и соедините соединительные
трубки одну с другой. Закрутите гайки сначала руками, а затем с
помощью динамометрического ключа, прилагая следующий крутящий
момент:
Соединяйте внутренний и наружный блоки поставляемыми медными трубками с помощью раструбных соединений. Применяйте
только изолированные бесшовные трубы холодильного класса, (типа Cu DHP согласно ISO1337), очищенные от смазки и
раскисленные, рассчитанные на рабочие давления не менее 4200 кПа и на давление внутреннего разрыва не менее 20700 кПа. Ни
в коем случае не должны применяться санитарно-технические медные трубы.
Имеются 2 трубки различного диаметра для хладагента:
•Трубкаменьшегодиаметрадляжидкогохладагента
•Трубкабольшегодиаметрадлягазообразногохладагента
Короткая трубка уже подсоединена к кондиционеру. Возможно, вам придется удлинить эту трубку, воспользовавшись
соединительной трубкой (поставляется по отдельному заказу).
Способы присоединения к трубке хладагента различаются в зависимости от положения выхода этой трубки по отношению к стене:
•Справа(A)
•Слева(B)
•Снизу(С)
•Стыльнойстороны
Наружный
диаметр
Крутящий момент
Н•м кгс•см
ø6,35 мм 14~18 140~180
ø9,52 мм 34~42 350~430
ø12,70 мм 49~61 500~620
ø15,88 мм 68~82 690~830
• Есливампонадобитсяукоротитьилиудлинитьтрубки,обратитеськстр.42~43.
4. Срежьте лишнюю изоляцию из пеноматериала.
5. При необходимости изогните трубку, чтобы уложить ее по днищу внутреннего блока.
Затем протяните ее через соответствующее отверстие.
f f
Трубка не должна выступать из тыльной стенки внутреннего блока.
f f
Радиус изгиба должен быть 100 мм или больше.
6. Пропустите трубку через отверстие в стене.
7. Более подробная информация о подключении к наружному блоку и о продувке воздухом приведена на стр. 46~48.
• Затянитенакиднуюгайкудинамометрическимключомуказаннымспособом.
Если накидная гайка будет затянута слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.
• НЕЗАМУРОВЫВАЙТЕСОЕДИНЕНИЯТРУБОК!
Все соединения трубок хладагента должны быть легко доступными и удобными для обслуживания.
• Трубкадолжнабытьизолированаижесткозакрепленанаместепослеокончанияустановкиииспытаниянаутечку
газа; дополнительная информация приведена на стр. 50.
B
A
C
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
-41
07
