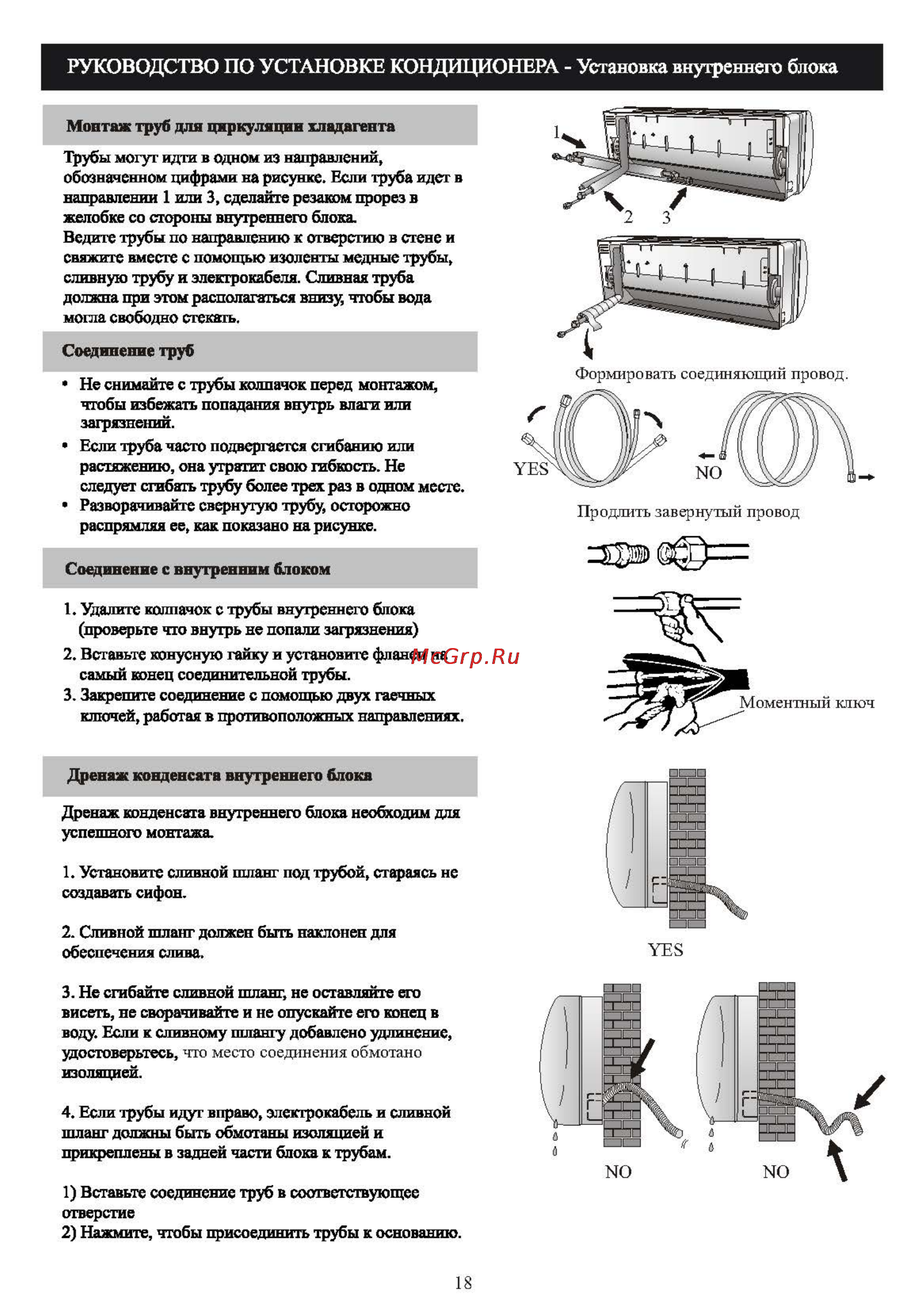

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Установка внутреннего блока Монтаж труб для циркуляции хладагента Трубы могут идти в одном из направлений обозначенном цифрами на рисунке Если труба идет в направлении 1 или 3 сделайте резаком прорез в желобке со стороны внутреннего блока Ведите трубы по направлению к отверстию в стене и свяжите вместе с помощью изоленты медные трубы сливную трубу и электрокабеля Сливная труба должна при этом располагаться внизу чтобы вода могла свободно стекать Соединение труб Не снимайте с трубы колпачок перед монтажом чтобы избежать попадания внутрь влаги или загрязнений Если труба часто подвергается сгибанию или растяжению она утратит свою гибкость Не следует сгибать трубу более трех раз в одном месте Разворачивайте свернутую трубу осторожно распрямляя ее как показано на рисунке Соединение с внутренним блоком 1 Удалите колпачок с трубы внутреннего блока проверьте что внутрь не попали загрязнения 2 Вставьте конусную гайку и установите фланец на самый конец соединительной трубы 3 Закрепите соединение с помощью двух гаечных ключей работая в противоположных направлениях Дренаж конденсата внутреннего блока Дренаж конденсата внутреннего блока необходим для успешного монтажа 1 Установите сливной шланг под трубой стараясь не создавать сифон 2 Сливной шланг должен быть наклонен для обеспечения слива 3 Не сгибайте сливной шланг не оставляйте его висеть не сворачивайте и не опускайте его конец в воду Если к сливному шлангу добавлено удлинение удостоверьтесь что место соединения обмотано изоляцией 4 Если трубы идут вправо электрокабель и сливной шланг должны быть обмотаны изоляцией и прикреплены в задней части блока к трубам 1 Вставьте соединение труб в соответствующее отверстие 2 Нажмите чтобы присоединить трубы к основанию 18
