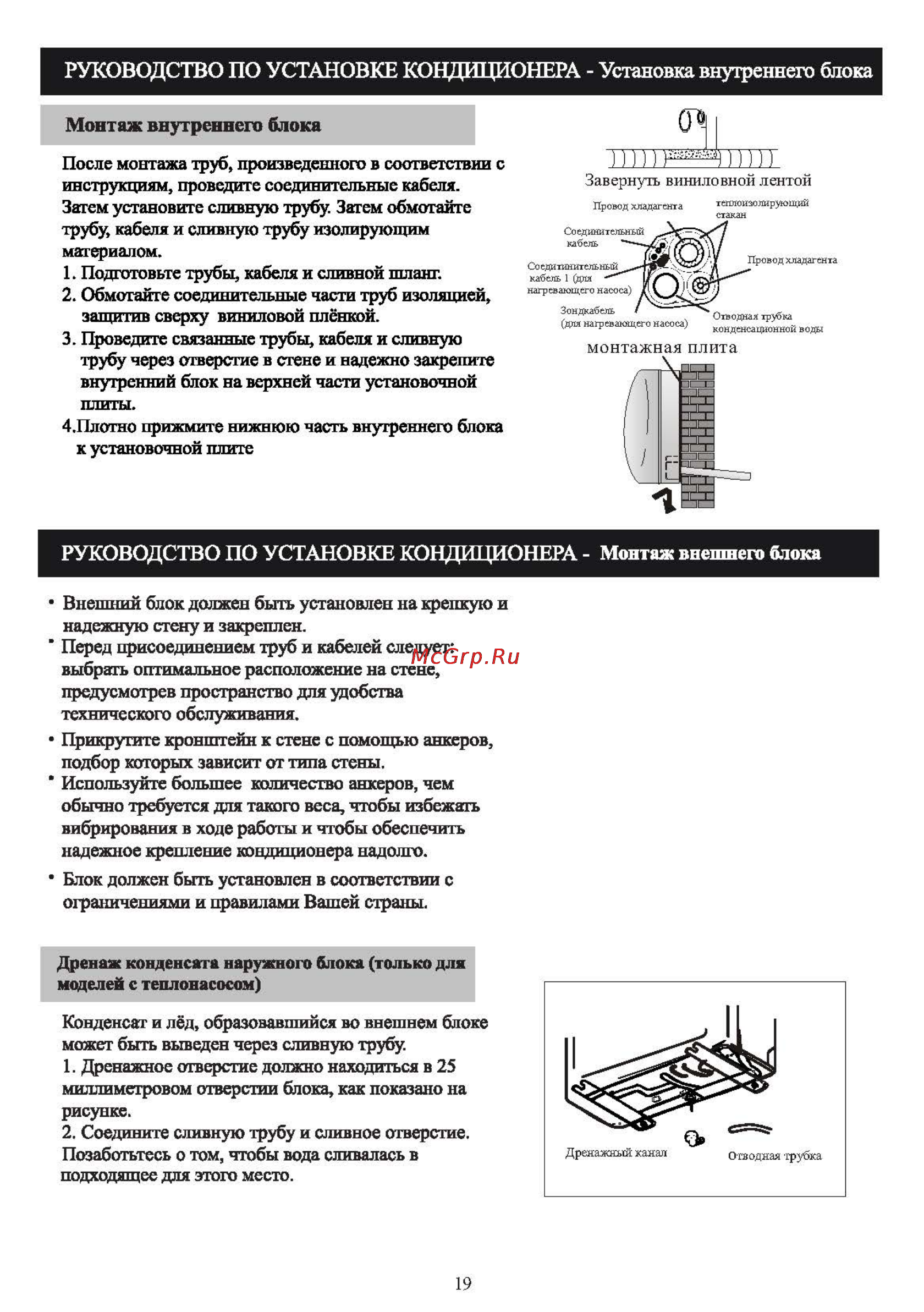

РУКОВОДСТВО ПО УСТАНОВКЕ КОНД ИЦИОНЕРА Установка внутреннего блока Монтаж внутреннего блока После монтажа труб произведенного в соответствии с инструкциям проведите соединительные кабеля Затем установите сливную трубу Затем обмотайте трубу кабеля и сливную трубу изолирующим материалом 1 Подготовьте трубы кабеля и сливной шланг 2 Обмотайте соединительные части труб изоляцией защитив сверху виниловой плёнкой 3 Проведите связанные трубы кабеля и сливную трубу через отверстие в стене и надежно закрепите внутренний блок на верхней части установочной плиты 4 Плотно прижмите нижнюю часть внутреннего блока к установочной плите Завернуть виниловной лентой Провод хладагента теплоизолирующий стакан Со единительный Со едатинителБный Провод хладагента нагревающего насоса Зондкабель для нагревающего насоса Отводная трубка конденсационной воды монтажная плита РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Монтаж внешнего блока Внешний блок должен быть установлен на крепкую и надежную стену и закреплен Перед присоединением труб и кабелей следует выбрать оптимальное расположение на стене предусмотрев пространство для удобства технического обслуживания Прикрутите кронштейн к стене с помощью анкеров подбор которых зависит от типа стены Используйте большее количество анкеров чем обычно требуется для такого веса чтобы избежать вибрирования в ходе работы и чтобы обеспечить надежное крепление кондиционера надолго Блок должен быть установлен в соответствии с ограничениями и правилами Вашей страны Дренаж конденсата наружного блока только для моделей с теплонасоеом Конденсат и лёд образовавшийся во внешнем блоке может быть выведен через сливную трубу 1 Дренажное отверстие должно находиться в 25 миллиметровом отверстии блока как показано на рисунке 2 Соедините сливную трубу и сливное отверстие Позаботьтесь о том чтобы вода сливалась в подходящее для этого место 19
