IM2020
5

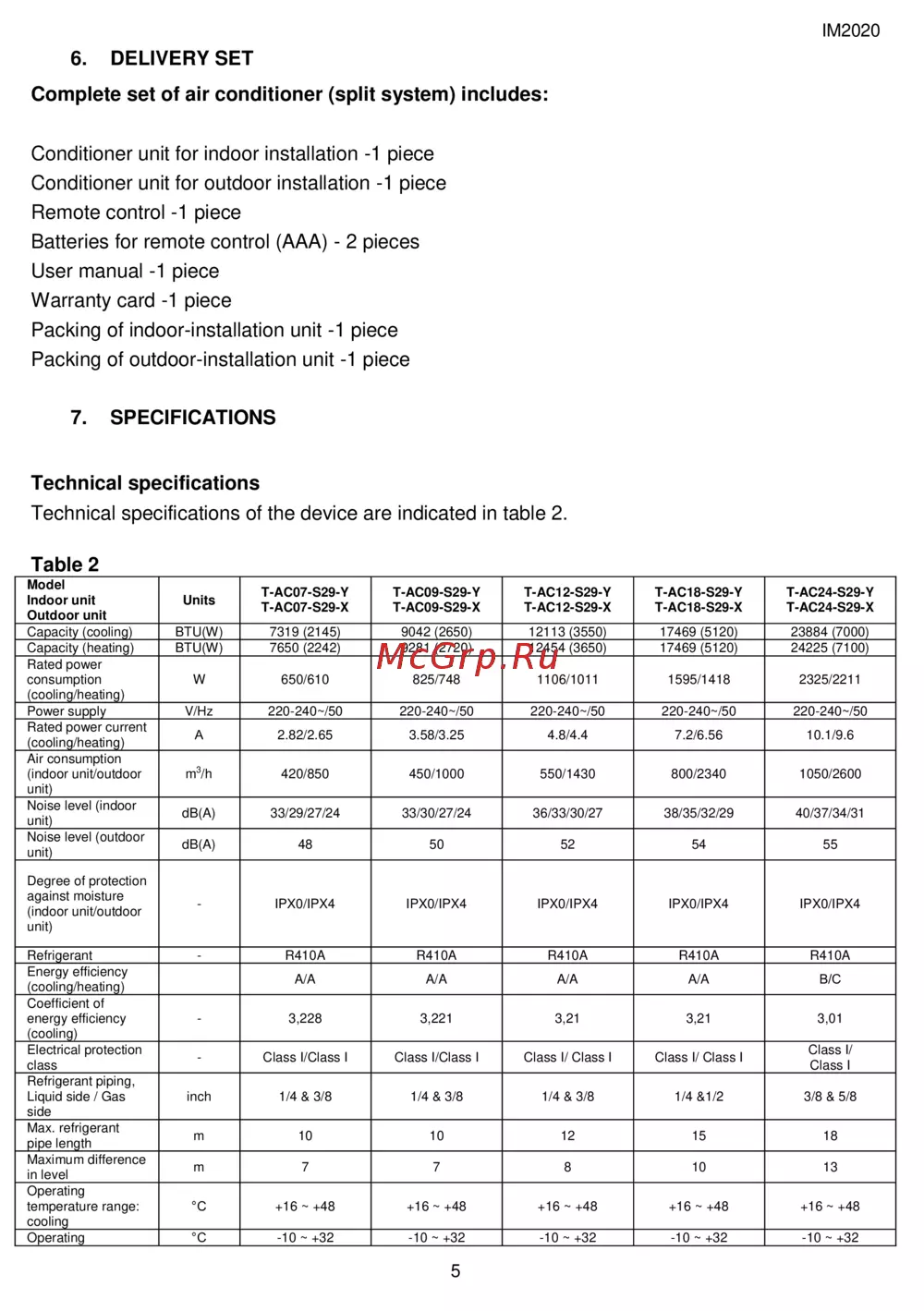

6. DELIVERY SET
Complete set of air conditioner (split system) includes:
Conditioner unit for indoor installation -1 piece
Conditioner unit for outdoor installation -1 piece
Remote control -1 piece
Batteries for remote control (AAA) - 2 pieces
User manual -1 piece
Warranty card -1 piece
Packing of indoor-installation unit -1 piece
Packing of outdoor-installation unit -1 piece
7. SPECIFICATIONS
Technical specifications
Technical specifications of the device are indicated in table 2.
Table 2
Model
Indoor unit
Outdoor unit
Units
T-AC07-S29-Y
T-AC07-S29-X
T-AC09-S29-Y
T-AC09-S29-X
T-AC12-S29-Y
T-AC12-S29-X
T-AC18-S29-Y
T-AC18-S29-X
T-AC24-S29-Y
T-AC24-S29-X
Capacity (cooling)
BTU(W)
7319 (2145)
9042 (2650)
12113 (3550)
17469 (5120)
23884 (7000)
Capacity (heating)
BTU(W)
7650 (2242)
9281 (2720)
12454 (3650)
17469 (5120)
24225 (7100)
Rated power
consumption
(cooling/heating)
W
650/610
825/748
1106/1011
1595/1418
2325/2211
Power supply
V/Hz
220-240~/50
220-240~/50
220-240~/50
220-240~/50
220-240~/50
Rated power current
(cooling/heating)
А
2.82/2.65
3.58/3.25
4.8/4.4
7.2/6.56
10.1/9.6
Air consumption
(indoor unit/outdoor
unit)
m
3
/h
420/850
450/1000
550/1430
800/2340
1050/2600
Noise level (indoor
unit)
dB(A)
33/29/27/24
33/30/27/24
36/33/30/27
38/35/32/29
40/37/34/31
Noise level (outdoor
unit)
dB(A)
48
50
52
54
55
Degree of protection
against moisture
(indoor unit/outdoor
unit)
-
IPX0/IPX4
IPX0/IPX4
IPX0/IPX4
IPX0/IPX4
IPX0/IPX4
Refrigerant
-
R410A
R410A
R410A
R410A
R410A
Energy efficiency
(cooling/heating)
A/A
A/A
A/A
A/A
В/С
Coefficient of
energy efficiency
(cooling)
-
3,228
3,221
3,21
3,21
3,01
Electrical protection
class
-
Class I/Class I
Class I/Class I
Class I/ Class I
Class I/ Class I
Class I/
Class I
Refrigerant piping,
Liquid side / Gas
side
inch
1/4 & 3/8
1/4 & 3/8
1/4 & 3/8
1/4 &1/2
3/8 & 5/8
Max. refrigerant
pipe length
m
10
10
12
15
18
Maximum difference
in level
m
7
7
8
10
13
Operating
temperature range:
cooling
°C
+16 ~ +48
+16 ~ +48
+16 ~ +48
+16 ~ +48
+16 ~ +48
Operating
°C
-10 ~ +32
-10 ~ +32
-10 ~ +32
-10 ~ +32
-10 ~ +32
