IM2020
10

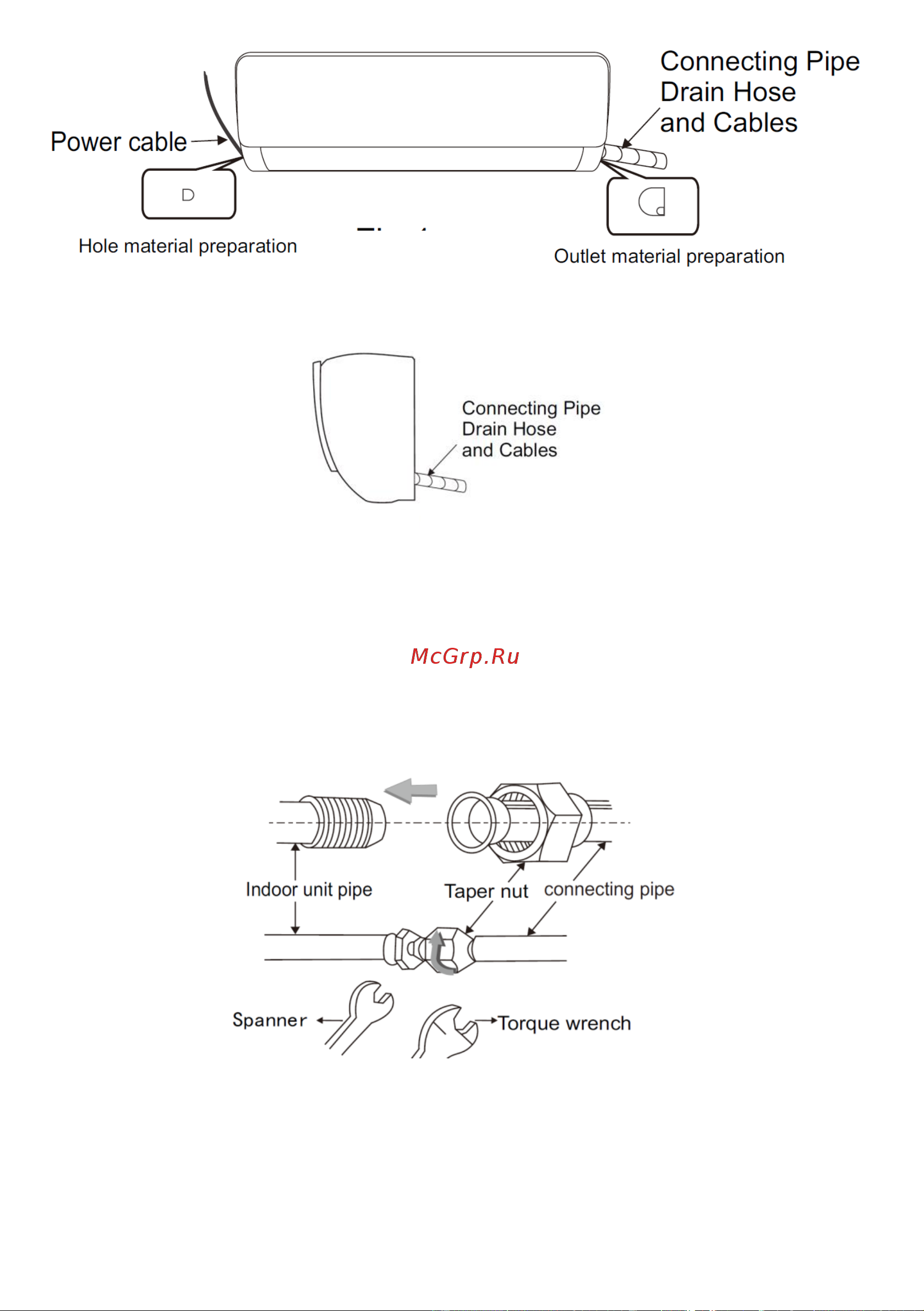

Fig. 5
Fig. 6
Pipes connection
1. Remove the mountings and pull the indoor unit pipe out of the housing.
2. Connect the connecting pipe to the indoor unit: Aim at the pipe center, tighten the Taper nut
with fingers, and then tighten the Taper nut with a torque wrench, and the direction is shown in
diagram. The torque used is shown in the following table.
Fig. 7
Drain pipe connection
1. Put a corrugation to the output of the indoor unit (a plastic tube with a tip).
2. Fix the connection with a clamp
3. The drain hose must be laid with a slope towards the water outlet. The drain hose must not
have bends, twists, bends, etc. The end of the drain hose shouldn’t touch water
