IM2019
34

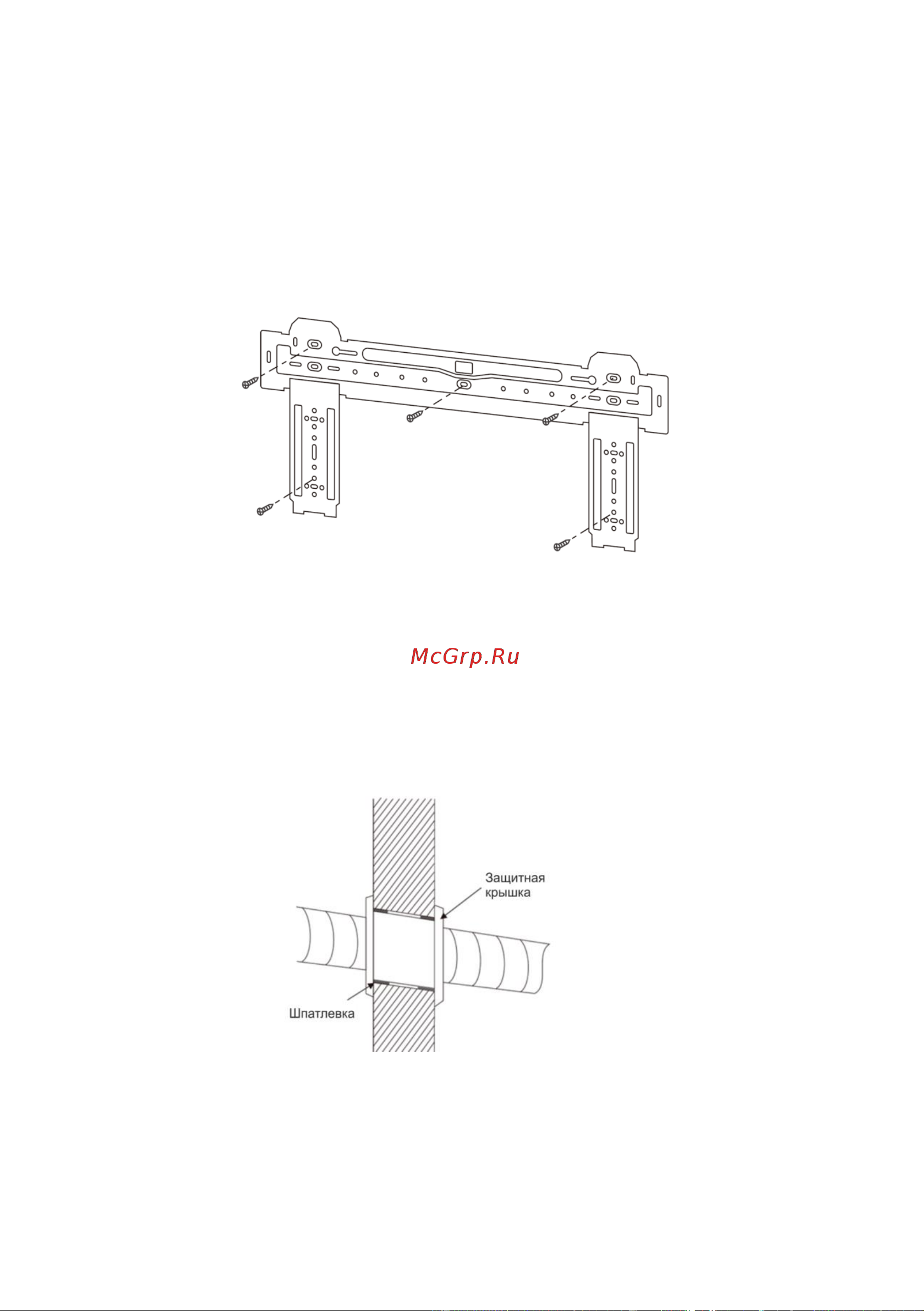

Монтажная пластина
Стена, на которой будет установлен внутренний блок, должна быть твердой. Вибрация в
стене недопустима.
1. Используйте крестовые винты для закрепления пластины
2. Закрепите пластину на стене горизонтально.
3. Убедитесь, что продольная часть закреплена горизонтально, а короткие части
вертикально (см. рис. 3)
4. Пошевелите пластину после установки, чтобы убедиться, что она установлена прочно.
Рисунок 3
Сквозное отверстие в стене
Просверлите отверстие для монтажной трубы в стене в заранее намеченной позиции
ударной дрелью или перфоратором. Наклон монтажной трубы должен быть
примерно 5°-10° вниз наружу.
Для защиты монтажной трубы и кабелей в отверстии в стене от грызунов, которые
могу обитать в полых стенах, установите защитную крышку и закрепите ее с
помощью шпатлевки (см. рис. 4)
Рисунок 4
Примечание: Обычно, отверстие в стене должно быть диаметром 60-80 мм. Когда
делаете отверстие в стене, внимательно следите за тем, чтобы не повредить другие
провода, находящиеся внутри стены.
Маршрут трубопровода
