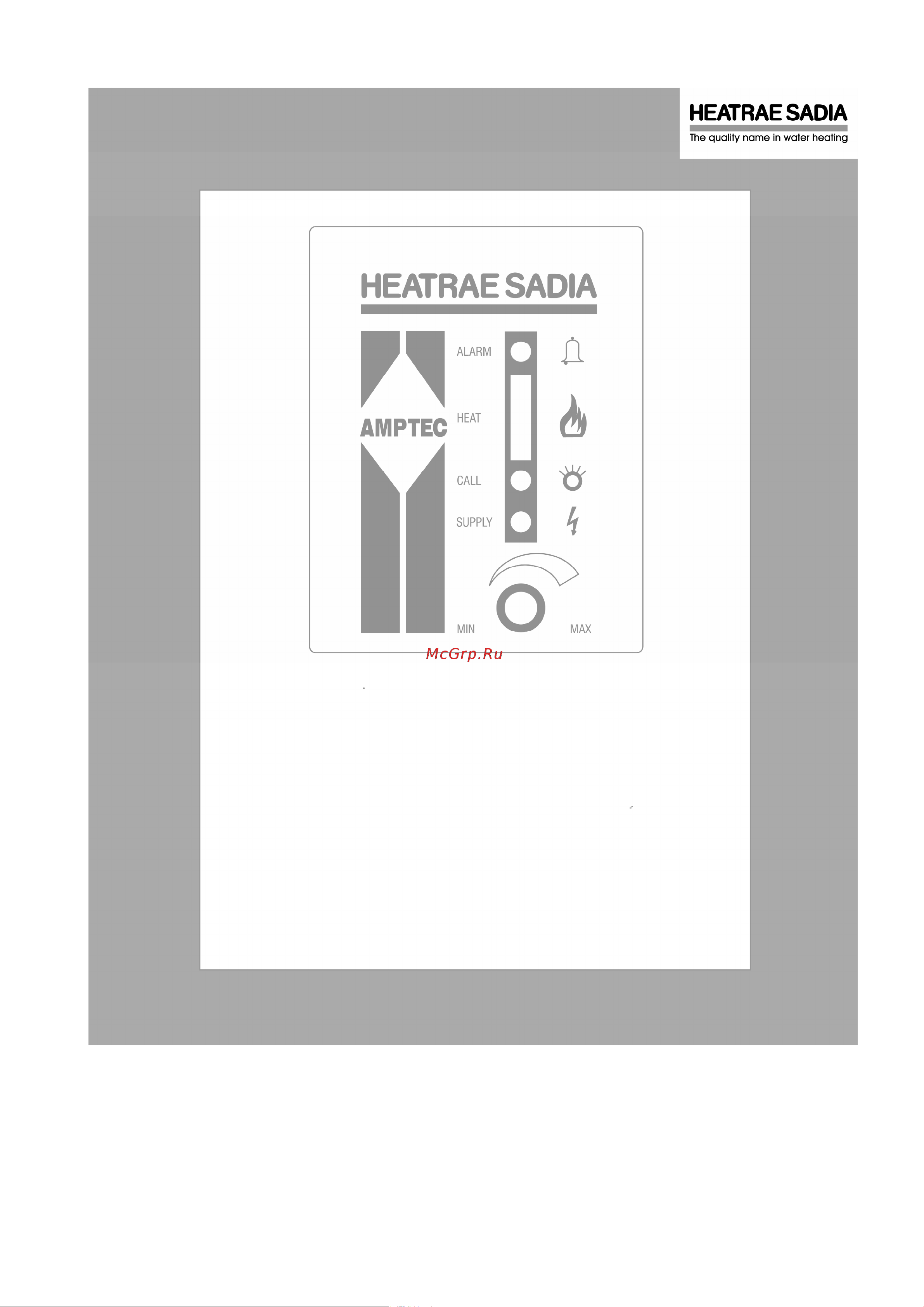

ЭЛЕКТРИЧЕСКИЙ ПРОТОЧНЫЙ КОТЕЛ AMPTEC

Инструкция по установке и эксплуатации

Модели:

95 022 001 С-400 GC No.EB-205-06

95 022 002 С-600 GC No.EB-205-02

95 022 003 С-900 GC No.EB-205-03

95 022 004 С-1100 GC No.EB-205-01

95 022 005 С-1200 GC No.EB-205-04

95 022 101 U-401 GC No.EB-205-08

95 022 102 U-601 GC No.EB-205-09

95 022 103 U-901 GC No.EB-205-10

95 022 104 U-1101 GC No.EB-205-11

95 022 105 U-1201 GC No.EB-205-12

Содержание

Инструкция по установке и эксплуатации 1
Электрический проточный котел amptec 1
Описание 3
Основные характеристики 3
Техническая спецификация 3
Установка 4
Присоединение сети водоснабжения 5
Рис 3 главная схема водоснабжения 7
Пример типичной схемы соединения трех котлов модели 1200 пример типичной схемы соединения трех котлов модели 1200 обратите внимание на увеличение размеров труб для обеспечения необходимого расхода воды протекающей через котлы убедитесь что в контуре отопления отсутствуют такие ограничители как терморегулирующие радиаторные клапаны и т д на этой схеме не показан расширительный бак для соединения двух котлов модели 1200 требуются трубы диаметра 28 мм устанавливаемые на линии подачи и возврата для такой схемы необходима установка байпаса предпочтительно использовать радиаторы 600 х 600 мм 8
Рис 4 схема водоснабжения с тремя котлами 8
Требования к электроустановкам 9
Рис 6 схема электропитания котла с использованием потребительского модуля 11
Рис 7 электрическая схема котла 12
Рис 10 типичная электрическая схема при использовании котла только для рис 10 типичная электрическая схема при использовании котла только для отопления 14
Рис 9 типичная электрическая схема y plan 14
Установка последняя редакция правил 15
Запуск котла 16
Насос работает от блока управления котла необходимо подключить контакты насоса к панели управления котла насос будет работать независимо от того горит ли индикатор call вызов постоянно или мигает он будет продолжать работать при горячем котле даже если нет запроса насос выключится если температура в котле упадет ниже 75ºс насос включится снова если температура воды поднимется выше 75ºс в системах где тепловую нагрузку можно выключать то есть когда установлены клапаны или терморегулирующие радиаторные клапаны необходимо добавлять байпасную линию см стр 6 красный сигнальный индикатор alarm загорается только в случае возникновения какой либо проблемы если возникают проблемы с водой индикаторы heat нагрев и call вызов зеленого цвета выключаются котел будет оставаться выключенным до устранения неисправности и перезагрузки 7 индикатор alarm красный горящий вместе с индикатором call красный указывает на перегрев 17
Рис 11 исходные тестовые установки рис 11 исходные тестовые установки 17
Рис 12 работа котла серии с выпуска 5 18
Обслуживание 19
Операции и индикация 19
Замена блока питания 20
Аварийная перезагрузка 21
Обнаружение неисправностей 21
Рис 15 таблица возможных неисправностей 22
Рис 16 индикатор питания supply не горит 23
Рис 17 аварийный сигнал 1 23
Рис 18 аварийный сигнал 2 24
Рис 19 аварийный сигнал 3 рис 19 аварийный сигнал 3 24
Рис 20 аварийный сигнал 4 рис 20 аварийный сигнал 4 24
Рис 21 индикатор вызова не горит 25
Рис 22 индикатор вызова не стабилен рис 22 индикатор вызова не стабилен 25
Насос с релейной регулировкой для котла amptec 26
Релейная регулировка душа для котла ampte 27
Гарантийные обязательства 28
Информация по защите окружающей среды 28
Складские предприятия 28
Список запчастей 28
