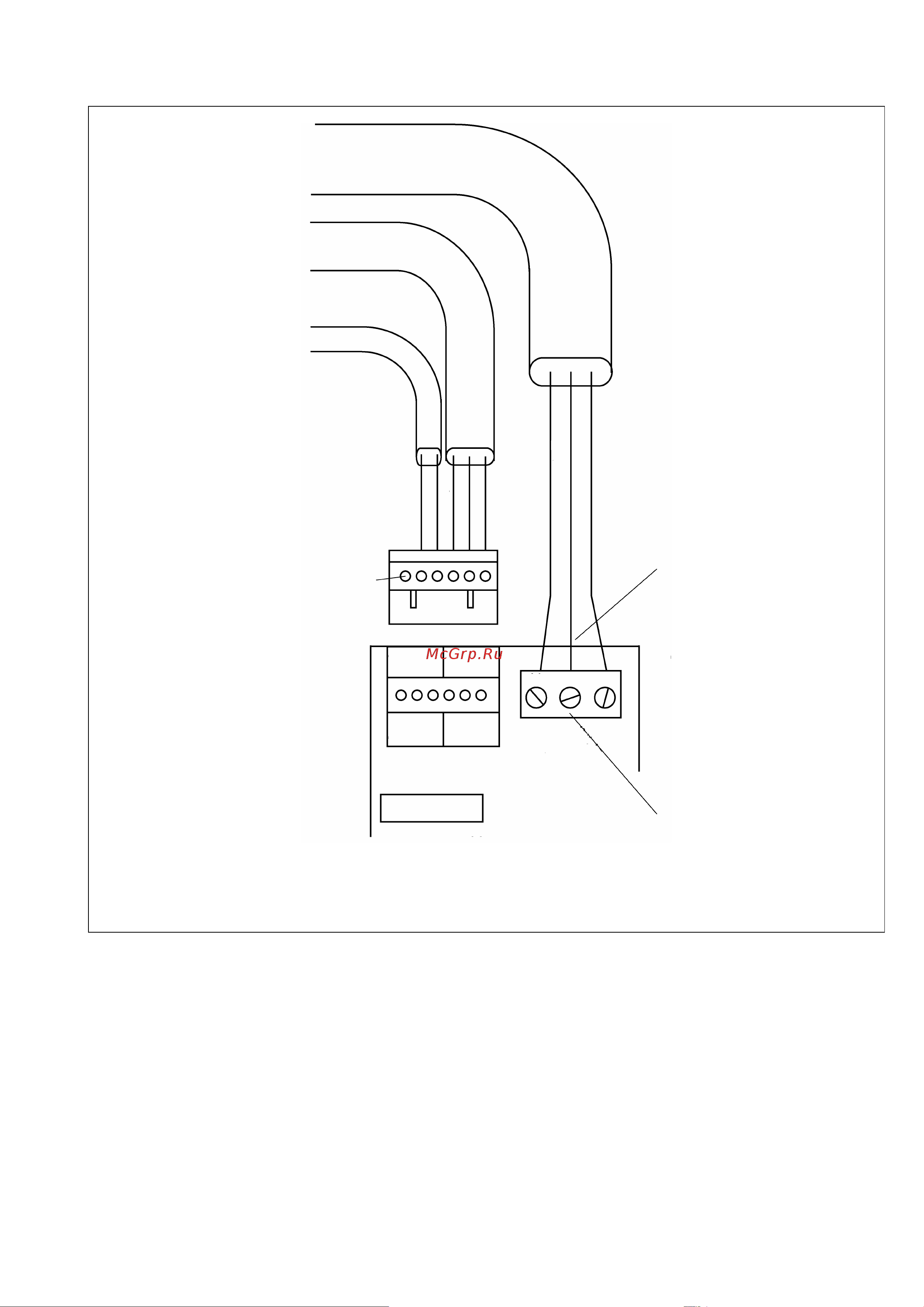

РИС. 7 ЭЛЕКТРИЧЕСКАЯ СХЕМА КОТЛА
КАБЕЛЬ CЕТИ ЭЛЕКТРОПИТАНИЯ
КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ
НАСОСА 0.5 мм
2
– 1 мм
2
КАБЕЛЬ УПРАВЛЕНИЯ КОТЛОМ
0.5 мм
2
– 1 мм
2
НЕ ИСПОЛЬЗУЕТСЯ
НЕЙТРАЛЬ
ПИТАНИЕ
ЗЕМЛЯ
НЕЙТРАЛЬ
ФАЗА
НЕЙТРАЛЬ
ЗЕМЛЯ
ФАЗА
ОБОЛОЧКА ЗАЗЕМЛЕНИЯ
УПРАВЛЕНИЕ НАСОС
NC N R E N L
NC N R E N L
УПРАВЛЕНИЕ НАСОС
КЛЕММНАЯ
КОЛОДКА 1
(CONN1)
ПИТАНИЕ
КЛЕММНАЯ
КОЛОДКА 5
(CONN 5)
FS 1 2A 240В
(5Х20 мм.)
ДЛЯ ПОЛУЧЕНИЯ ДОСТУПА К
КОНТАКТАМ НА ПЕЧАТНОЙ ПЛАТЕ
ВНУТРИ КОРПУСА КОТЛА СНИМИТЕ
ВЕРХНЮЮ КРЫШКУ
ПРИ ЗАТЯГИВАНИИ ВИНТОВ
ПРИДЕРЖИВАЙТЕ ЗАДНЮЮ
ЧАСТЬ БЛОКА ПИТАНИЯ
ПЛОТНО ЗАКРУТИТЕ ВИНТЫ
ПЛОХО ПРИКРУЧЕННЫЙ
КАБЕЛЬ МОЖЕТ ВЫЗВАТЬ
ВОЗГОРАНИЕ
