Baxi AMPTEC [11/28] Рис 6 схема электропитания котла с использованием потребительского модуля
![Baxi AMPTEC [11/28] Рис 6 схема электропитания котла с использованием потребительского модуля](/views2/1936443/page11/bgb.png)

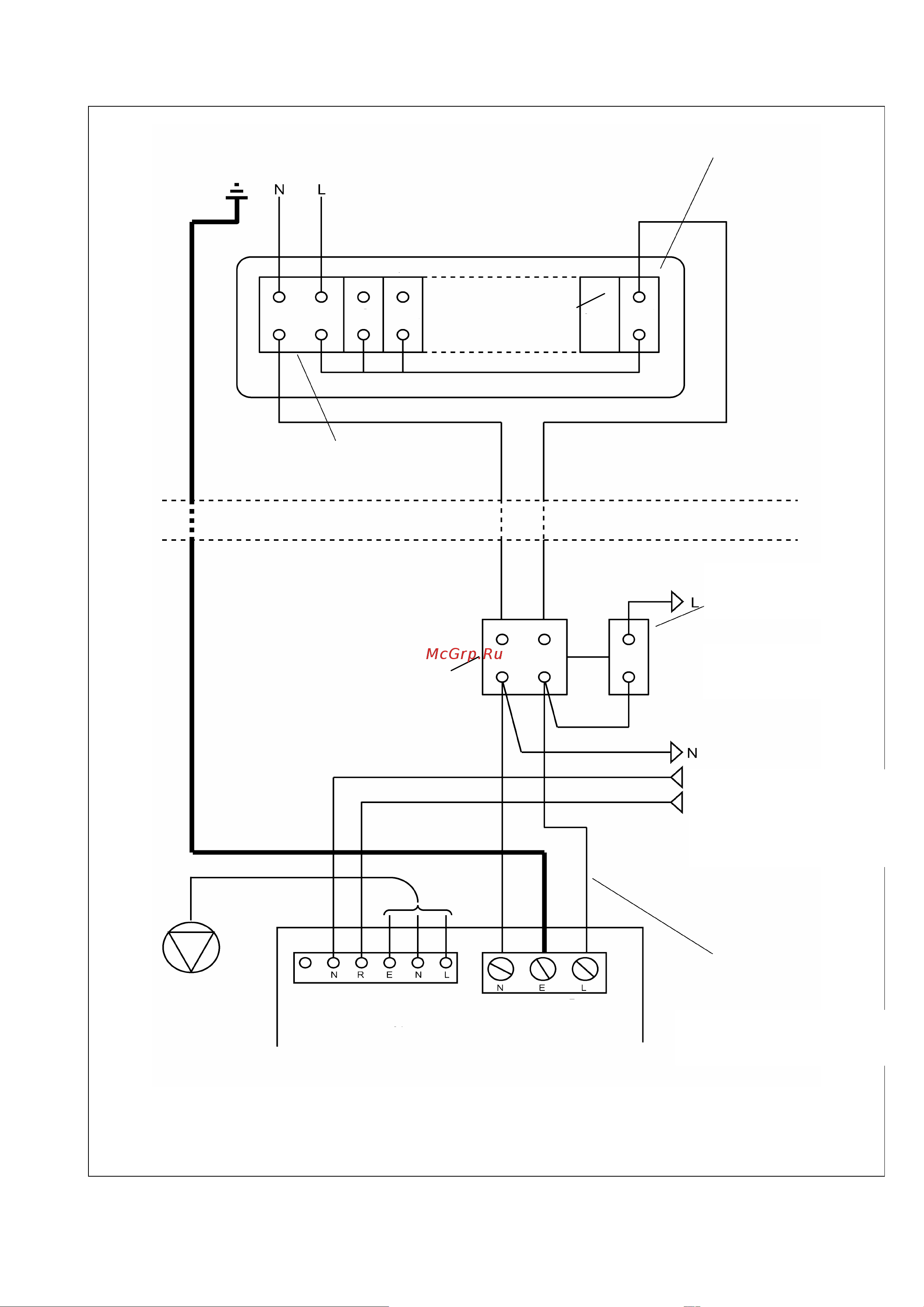

РИС. 6 СХЕМА ЭЛЕКТРОПИТАНИЯ КОТЛА С ИСПОЛЬЗОВАНИЕМ ПОТРЕБИТЕЛЬСКОГО МОДУЛЯ
НАПРЯЖЕНИЕ ЭЛЕКТРОПИТАНИЯ
МИНИВЫКЛЮЧАТЕЛЬ ПИТАНИЯ (МСВ) КОТЛА
ПОТРЕБИТЕЛЬСКИЙ МОДУЛЬ
ДВУХПОЛЮСНОЕ УСТРОЙСТВО ЗАЩИТНОГО
ОТКЛЮЧЕНИЯ RCD ИЛИ ДВУХПОЛЮСНЫЙ
РАЗЪЕДИНИТЕЛЬ
МСВ МСВ МСВ
ВОЗДУШНЫЙ
ЗАЗОР
МЕСТНЫЙ ДВУХПОЛЮСНЫЙ
РАЗЪЕДИНИТЕЛЬ ИЛИ ДВУХПОЛЮСНОЕ
УСТРОЙСТВО ЗАЩИТНОГО
ОТКЛЮЧЕНИЯ RCD
АВТОМАТ С
ПРЕДОХРАНИТЕЛЕМ
НА 3А ИЛИ MCB
К УСТРОЙСТВУ
ПРОГРАММНОГО
УПРАВЛЕНИЯ И Т.Д.
СИГНАЛ ЗАПРОСА ОТ
УПРАВЛЯЮЩЕГО
УСТРОЙСТВА /
ПРОГРАММАТОРА И Т.Д.
(СМ. ЭЛЕКТРИЧЕСКУЮ
СХЕМУ)
ЗАЗЕМЛЕНИЕ ВЫПОЛНЯЕТСЯ В
СООТВЕТСТВИИ С ТЕКУЩИМИ
НОРМАМИ И ПРАВИЛАМИ
КЛЕММНАЯ КОЛОДКА 1
(CONN1)
КЛЕММНАЯ КОЛОДКА 5
(CONN5)
НАСОС
ТЕПЛОСТОЙКИЙ КАБЕЛЬ
КОТЕЛ AMPTEC
