ВНИМАНИЕ: УСТАНОВКА ДОЛЖНА БЫТЬ ЗАЗЕМЛЕНА
Все трубы должны быть заземлены согласно действующим нормам и правилам.
После установки оборудования необходимо проверить отсутствие короткого замыкания в системе,
заземление, сопротивление на землю, соблюдение полярности и т.д.
Перед подключением электрической сети убедитесь, что система заполнена водой, давление в системе
соответствует инструкции (для закрытых
систем), отсутствуют протечки. Очень важно удалить из
системы воздух. Только после этого можно подключать электропитание.
После завершения установочных работ, необходимо проверить их соответствие текущим нормам и
правилам. Если работы выполнены правильно, оформляется установочный сертификат.
Внимательно читайте информацию по установке. При возникновении вопросов обращайтесь к
поставщику оборудования или в компанию «Heatrae Sadia».

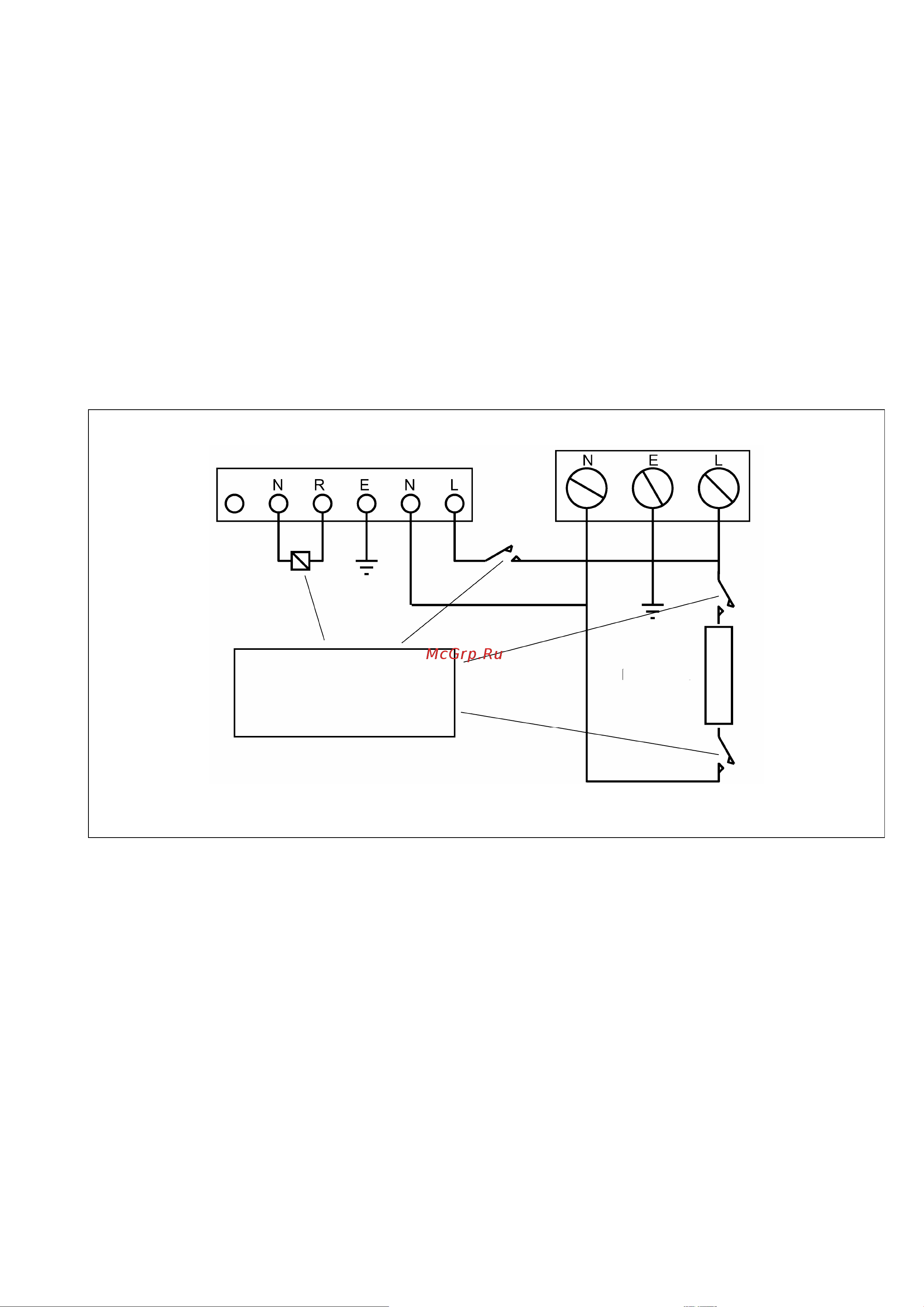

РИС. 5 БЛОК-СХЕМА КОТЛА
КЛЕММНАЯ КОЛО
Д
КА 1
(
CONN1
)
КЛЕММНАЯ КОЛО
Д
КА 5
(
CONN5
)
ЭЛЕМЕНТ
БЛОК УПРАВЛЕНИЯ
