Whirlpool AMD 301 [3/18] Идентификация узлов и компонентов
![Whirlpool AMD 301 [3/18] Идентификация узлов и компонентов](/views2/1936429/page3/bg3.png)
24

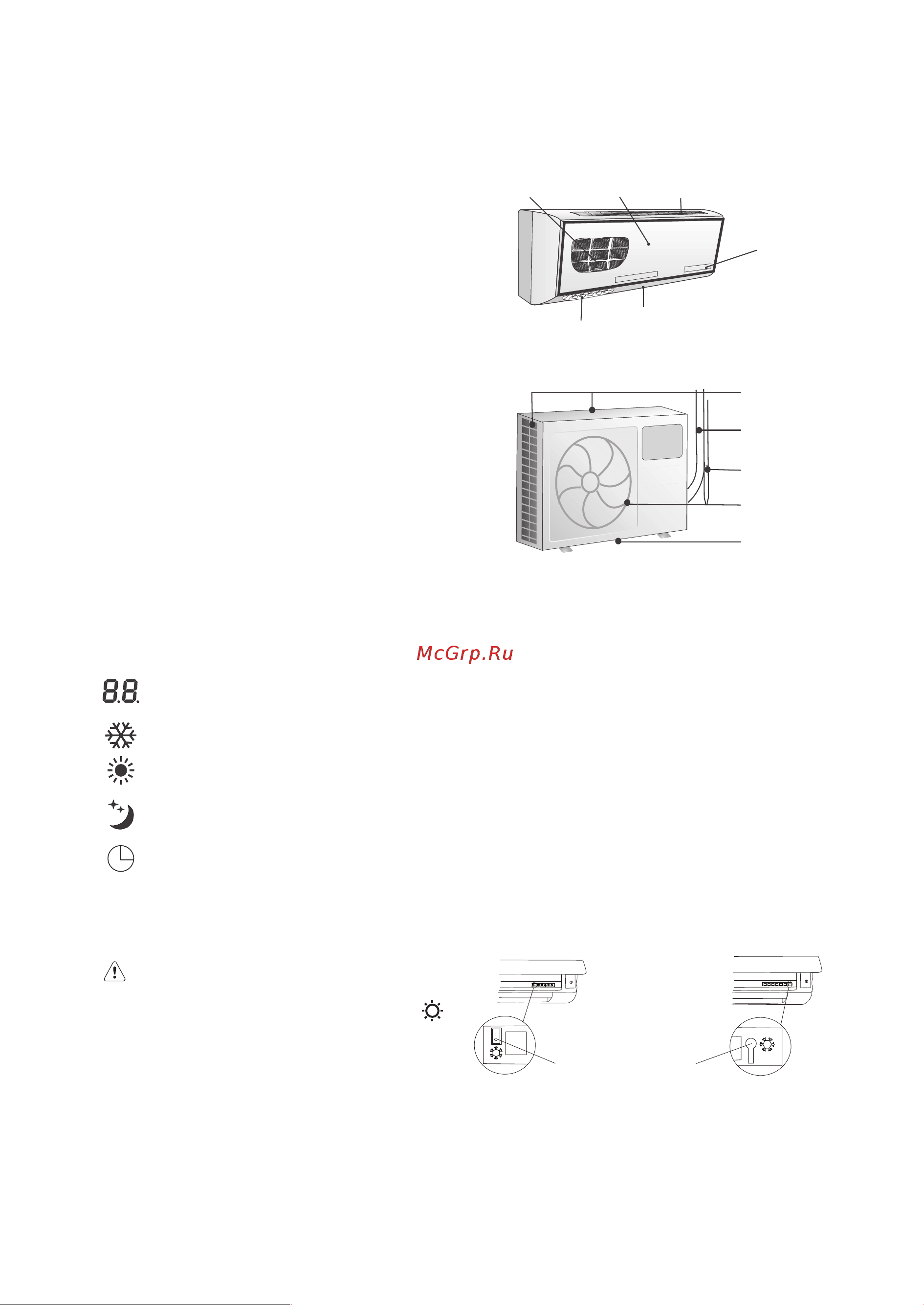

ИДЕНТИФИКАЦИЯ УЗЛОВ И
КОМПОНЕНТОВ
q
w
e
r
t
y
u
i
o
a
s
1. Наружный блок и внутренний блок
1. Фильтр
2. Передняя панель
3. Впуск воздуха
4. Дисплей
5. Отражатель
6. Левый / правый отражатель
(Ручное управление)
Наружный блок
7. Отверстие для выпуска воздуха
8. Соединительная труба
9. Дренажная трубка
10. Выпуск воздуха
11. Дренажное отверстие
Рисунок, приведенный выше, является схематичным и может не соответствовать внешнему виду
приобретенного вами кондиционера.
2. Индикаторы дисплея
Индикатор температуры
Показывает заданную температуру или температуру в помещении
Индикаторная лампочка РЕЖИМА ОХЛАЖДЕНИЯ
Индикаторная лампочка РЕЖИМА ОБОГРЕВА
Индикатор режима сна
Горит, когда прибор находится в режиме сна.
Индикатор работы таймера
Если батарейки пульта ДУ разряжены, а также в случае неисправности пульта ДУ используйте
аварийный выключатель.
3. Аварийный выключатель
Место установки на аварийного выключателя
на разных моделях могут быть различны, но все
такие выключатели обозначаются символом .
• Режим "Только охлаждение"
При каждом нажатии аварийного выключателя
происходит переключение в последовательности
COOL (охлаждение) → STOP (остановка).
• Режим работы с тепловым насосом
При каждом нажатии аварийного выключателя происходит переключение в последовательности
COOL (охлаждение) → HEAT (обогрев) → STOP (остановка).
Аварийный
выключатель
