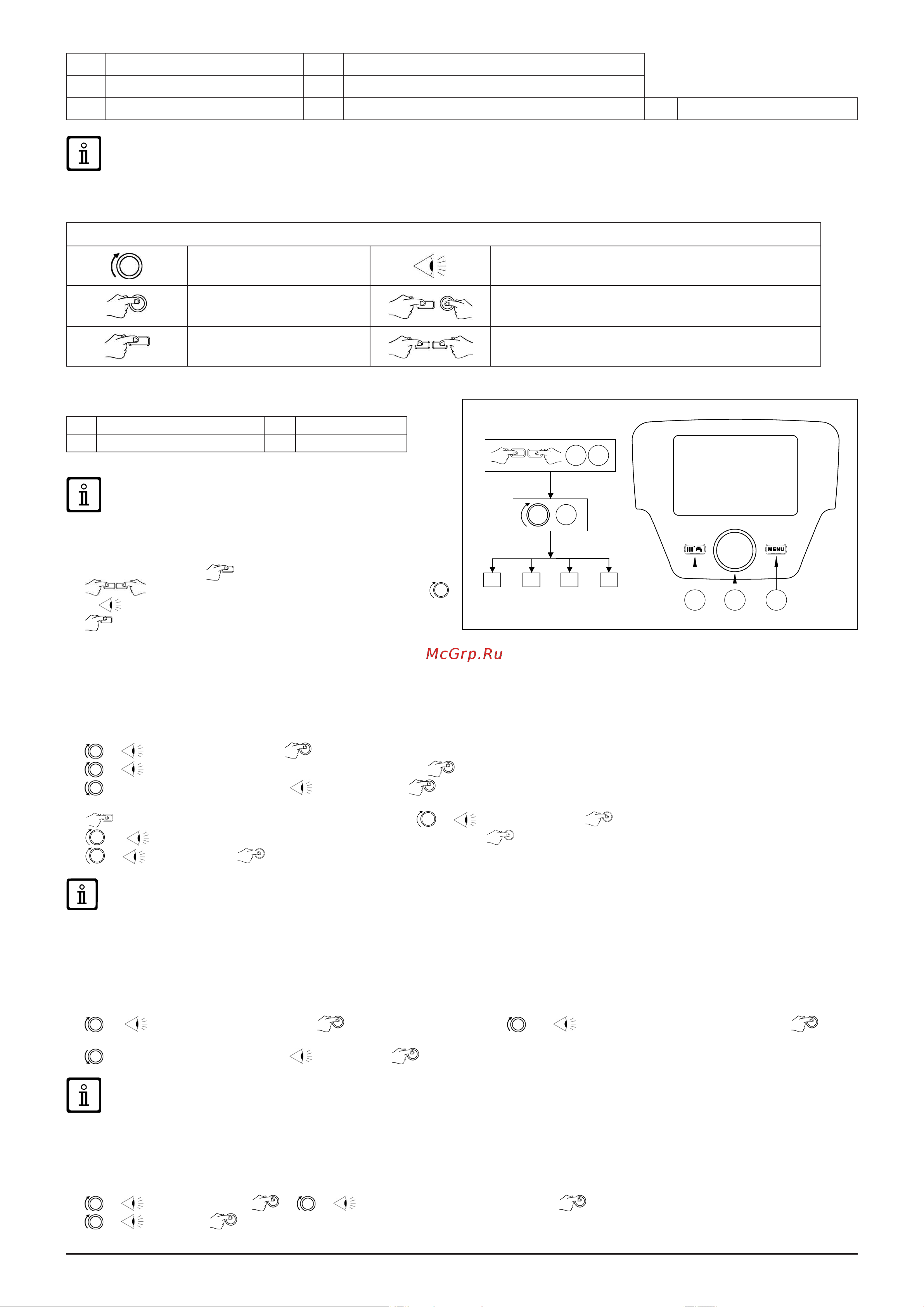

Baxi LUNA Duo-tec MP (35-50-60-70 кВт) [12/32] Р а з д е л у с т а н о в щ и к r u
![Baxi LUNA Duo-tec MP (35-50-60-70 кВт) [12/32] Р а з д е л у с т а н о в щ и к r u](/views2/1936452/page12/bgc.png)
7112341.01 (1-01/13) 12
Р а з д е л У С ТА Н О В Щ И К ( r u )
A
Панель управления
A1 Основание для настенной панели управления
B Светодиодный интерфейс B1 Основание светодиодного интерфейса
(1) Подсветка дисплея +12 В (2) Соединение массы (3) Питание/Сигнал + 12 В
Используя пульт дистанционного управления, вы можете запрограммировать время работы для отопления и
горячего водоснабжения. Информация входит в поставку вместе с аксессуаром.
НАСТРОЙКА ПАРАМЕТРОВ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
СИМВОЛЫ, ИСПОЛЬЗУЕМЫЕ В ПУЛЬТЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Повернуть ручку B Визуальное отображение на дисплее
Нажать на ручку B Нажать одновременно на кнопку A и на ручку B
Нажать на кнопку A или C Нажать одновременно на кнопки A и C
ОПИСАНИЕ МЕНЮ НА РИСУНКЕ
1
Конечный пользователь
3
Специалист
2
Пуск в эксплуатацию
4
ОЕМ
РЕКОМЕНДУЕМ ЗАПИСАТЬ В ТАБЛИЦЕ В КОНЦЕ
ДАННОГО РУКОВОДСТВА ВСЕ ИЗМЕНЕННЫЕ
ПАРАМЕТРЫ.
Порядок доступа к четырем меню, которые позволяют
программировать котел следующим образом:
• из главного меню
C.
•
A и C (держать нажатыми около 6 секунд)
B меню 1-2-3-4 (см. рисунок рядом и подписи).
•
C повторно для возврата назад на одно меню, до
главного меню.
Когда панель управления установлена на стене, необходимо включение датчика температуры помещения и модуляции
температуры подачи, выполнив следующую процедуру:
A) ДАТЧИК ТЕМПЕРАТУРЫ ПОМЕЩЕНИЯ
• Доступ к меню 2.
•
B Раздел оператора B для подтверждения.
•
B строка программы 40 (Используется как) B.
•
B (против часовой стрелки) Комн мод 1 B для подтверждения (теперь температурный датчик помещения
включен).
•
C для возврата к предыдущему меню, затем B Конфигурация B.
•
B строка программы 5977 (Вход функции Н5) затем B для подтверждения.
•
B Отсутствует B для подтверждения.
Для обеспечения правильной работы комнатного устройства во время часового диапазона пониженной температуры
необходимо задать параметр 5977 = “ отсутствует”.
B) МОДУЛЯЦИЯ ТЕМПЕРАТУРЫ НА ПОДАЧЕ
Для установки модулирующей температуры подачи необходимо отключить параметр 742 (HC1). Должна быть выполнена
следующая процедура:
• Войдите в меню 2.
•
B Контур отопления 1 B для подтверждения B 742 (Сост комн уст темп под) B для
подтверждения.
•
B (против часовой стрелки) “---” затем B для подтверждения.
Если, повернув ручку B в главном меню на дисплее появится температура подачи котла, а не помещения, это
значит, что параметр 742 был задан неправильно.
После завершения конфигурации каждой установки (например, соединение солнечных панелей, подсоединение внешнего
бойлера, и т. д.) необходимо выполнить следующую процедуру для записи в память платы котла новых параметров
конфигурации:
• Получить доступ к меню 2, как описано в начале данной главы.
•
B Конфигурация B B строка программы 6200 затем B.
•
B Да затем B для подтверждения.
!
"
### $%&
! "
