12

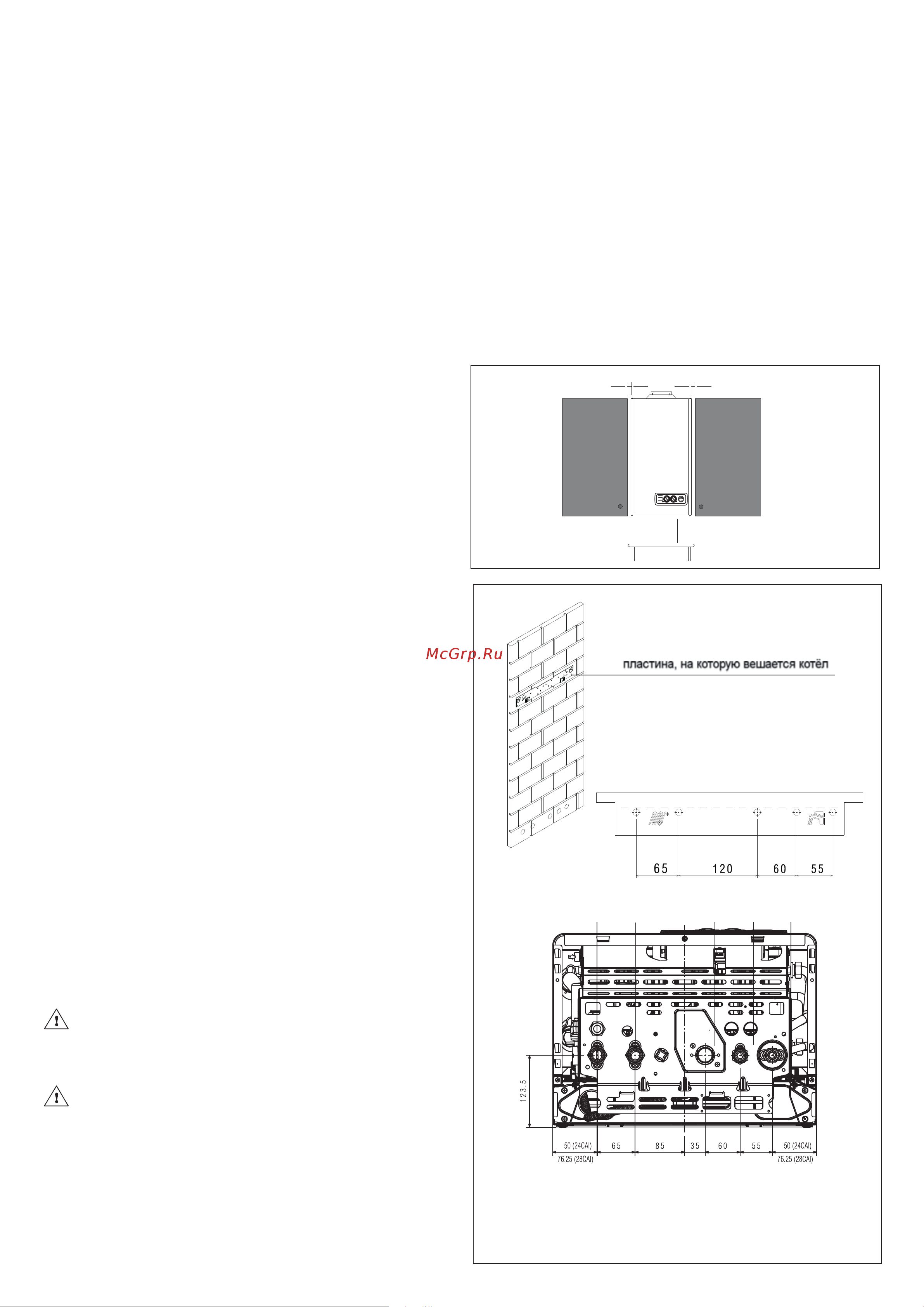

размеры указаны в миллиметрах
Рис. 3.1
3 МОНТАЖ
3.1 Правила монтажа
Монтаж должен осуществляться квалифицированным
специалистом, прошедшим обучение по данному оборудованию.
Необходимо учитывать требования соответствующих
нормативов при установке данного оборудования.
РАСПОЛОЖЕНИЕ
Котлы Ciao 24-28 CAI при функционировании используют
воздух из помещения, в котором они установлены. Поэтому
эти помещения должны быть оснащены дополнительной
приточной вентиляцией рассчитанной на потребности котла.
Для правильной установки котла необходимо учитывать, что:
- его нельзя устанавливать над плитой или другим
оборудованием для приготовления пищи;
- его нельзя устанавливать в жилых помещениях
- в одном помещении с котлом запрещена установка устройств
принудительной аспирации (электрические кухонные
вытяжки);
- запрещено хранить горючие вещества в помещении, где
установлен котел;
- если стена чувствительна к теплу (например, деревянная
стена), ее необходимо
защитить соответствующей
теплоизоляцией.
МИНИМАЛЬНЫЕ РАССТОЯНИЯ
Для того чтобы можно было получить доступ внутрь котла
для проведения планового технического обслуживания, при
монтаже необходимо оставить минимальные расстояния до
стен и предметов (см. рис.3.1).
ВАЖНЫЕ ЗАМЕЧАНИЯ
Данный котел предназначен для закрытых систем отопления
с принудительной циркуляцией. Для обеспечения длительной
и эффективной работы котла и
системы отопления
рекомендуется выполнять разводку системы отопления из
полимерной или медной трубы. На входе воды из системы
отопления в котел необходимо установить механический
фильтр. В качестве приборов отопления предпочтительно
использовать современные малоинерционные радиаторы
(стальные панельные, алюминиевые, и.т.д.) Перед монтажом
котла следует тщательно промыть все трубопроводы системы
отопления, для
того чтобы удалить оттуда все посторонние
частицы, которые могут отрицательно сказаться на работе
котла. В качестве теплоносителя в системе отопления
рекомендуется использовать воду. Качество используемой
в системе отопления и ГВС воды должно соответствовать
следующим параметрам:
Водородный показатель РН 6-8
Жесткость общая не
более 3.5
мг-экв/л
Содержание железа не более 0,3 мг/л
Если жесткость исходной воды превышает 3.5 мг-
экв/л рекомендуется установить на входе воды в котел
полифосфатный дозатор, который обрабатывает поступающую
в котел воду, защищая теплообменное оборудование котла
от отложения солей жесткости. Полифосфатный дозатор не
входит в стандартную комплектацию котла и поставляется по
отдельному заказу.
Если жесткость исходной воды превышает 9 мг-экв/л следует
использовать установки для умягчения воды.
Под предохранительным сбросным клапаном установите
воронку для сбора воды и дренажный трубопровод на случай
утечек воды при избыточном давлении в системе отопления.
На трубопроводе подачи холодной воды из водопровода
в котел необходимо установить предохранительный
сбросной клапан, рассчитанный на давление 6 бар (между
предохранительным клапаном и котлом запрещается
установка какой-либо запорной арматуры).
Перед первым розжигом котла удостоверьтесь, что
котел настроен на тот тип газа, который подается по
газопроводу.
3.2 Крепление котла к стене и гидравлические
подключения
В стандартной комплектации котел поставляется с
кронштейном для крепления котла. Для установки котла
выполните следующую последовательность действий:
- закрепите кронштейн (F) – рис. 3.2 – на стене и с помощью
уровня проверьте, чтобы она находились в идеальном
горизонтальном положении
- разметьте верхние отверстия (диаметром 6 мм), которые
необходимы для того, чтобы закрепить кронштейн
- убедитесь в том, что
все размеры определены точно, после
чего с помощью дрели со сверлом, диаметр которого указан
выше, проделайте отверстия в стене
- прикрепите к стене кронштейн, используя дюбели.
Выполните гидравлические подключения.
На рис. 3.2 описаны расположение и размеры для
гидравлических подключений:
25
25
200
50 50
Рис. 3.2
F
R M G AC AF
R M G AC AF
R - отопление обратная 3/4” M
M - отопление прямая 3/4” M
G - газ 3/4” M
AC - горячая вода 1/2” M
AF - холодная вода 1/2” M
