Beretta CIAO 24 C A I [6/28] Остаточный напор циркуляционного насоса

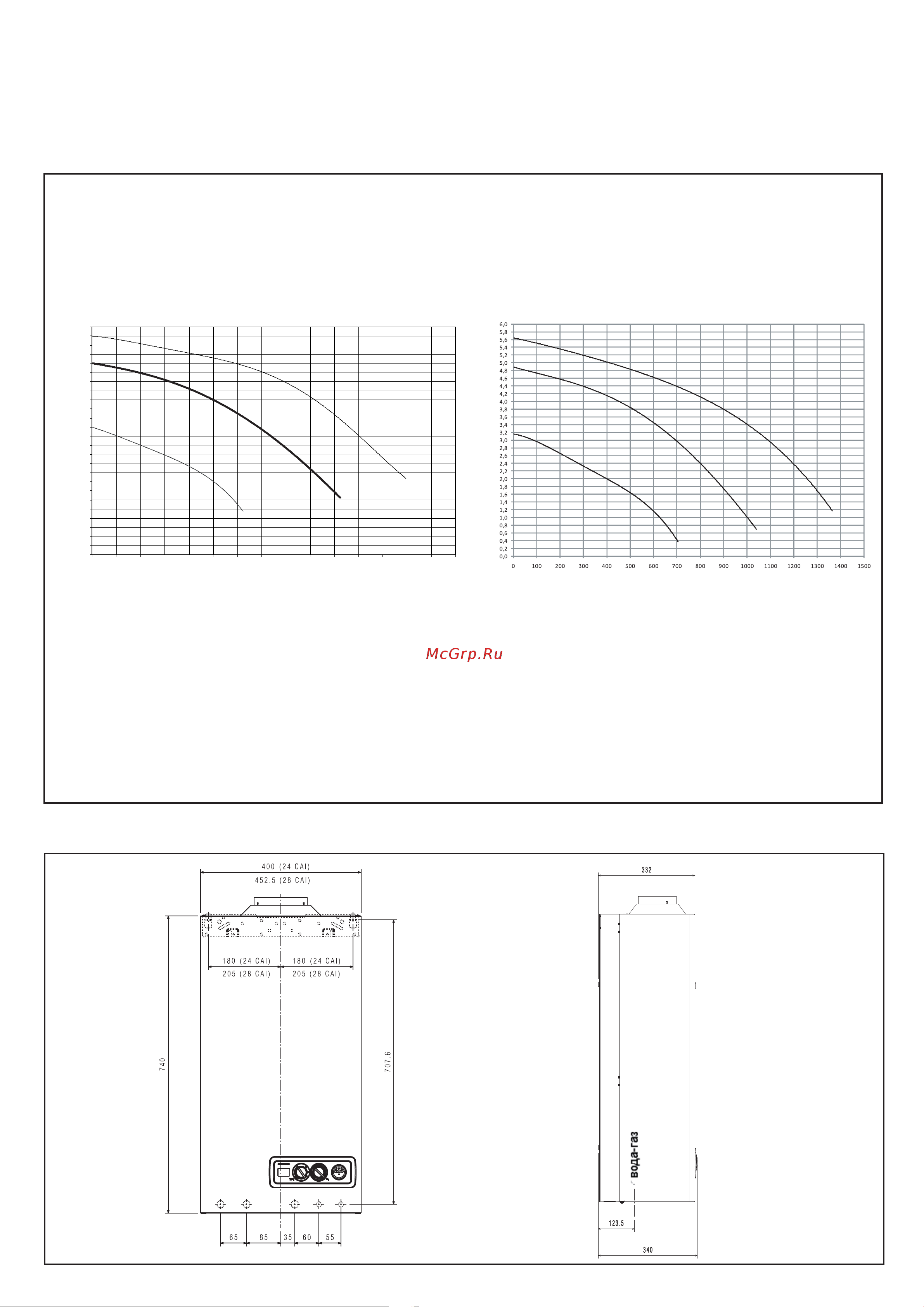

![Beretta CIAO 24 C A I [6/28] Остаточный напор циркуляционного насоса](/views2/1936475/page6/bg6.png)
6
Рис 2.4
рис. 2.3
2.5 Габаритные размеры
2.4 Остаточный напор циркуляционного насоса
График зависимости остаточного напора в системе отопления от производительности приведен ниже.
Подбор размеров трубопроводов в системе отопления должен производиться с учетом значения остаточного напора.
Необходимо учитывать то, что котел будет работать правильно в том случае, если через теплообменник будет циркулировать
достаточное количество воды.
Для этой цели в котле имеется автоматический бай-пас, который обеспечивает нужный уровень расхода воды, проходящей через
теплообменник системы отопления, при любых рабочих условиях.
первая
скорость
вторая
скорость
третья
скорость
Расход (л/час)
PRIMA VELOCITÀ
SECONDA VELOCITÀ
0,0
0,2
0,4
0,6
0,8
1,0
1,2
1,4
1,6
1,8
2,0
2,2
2,4
2,6
2,8
3,0
3,2
3,4
3,6
3,8
4,0
4,2
4,4
4,6
4,8
5,0
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
Расход (л/час)
первая скорость
вторая
скорость
третья
скорость
напор (метры водяного столба)
напор (метры водяного столба)
характеристика циркуляционного насоса
характеристика циркуляционного насоса с
увеличенным напором (аксессуар)
