12
3.3 Электрическое подключение
Соединение с сетью электропитания должно осуществляться
через отдельный автоматический выключатель с зазором
контактов не менее 3 мм.
Для питания котла используется переменный ток напряжением
230В 50Гц. Потребляемая электрическая мощность котла
составляет - 85 Вт. Для того чтобы открыть доступ к клеммной
колодке, выполните следующую последовательность действий:
− Переведите главный выключатель в положение «выключено»
−
Отвинтите винты «А», которые держат облицовку (рис. 3.3)
− Сдвиньте основание облицовки вперед и вверх, чтобы
отсоединить её от рамы котла
− Отвинтите винт крепления панели приборов «В» (рис. 3.4)
− Поверните панель приборов на себя
− Снимите крышку, которая закрывает клеммную колодку (рис. 3.5)
− Проденьте кабель питания и термостата
температуры в помещении, которые
вы хотите подключить
(рис. 3.5а).
регулятор комнатной температуры необходимо подключит, как
показано на схеме, изображённой на странице 7.
регулятор комнатной температуры имеет вход
безопасного низкого напряжения (24 В постоянный ток).
Провод заземления должен быть на пару сантиметров
длиннее других.
Запрещается использовать в качестве заземления
электроприборов трубопроводы газа и/или воды.
Рекомендуется при подключении электропитания
соблюдать полярность.
Производитель не может нести ответственность за вероятный
ущерб, который может быть вызван отсутствием заземления
котла. Для подключения котла к электросети используйте
провод типа HAR H05V2V2-F, 3 х 0,75 мм2, максимальный
внешний диаметр 7 мм.
3.4 Присоединение газа
Перед тем как подключать котел к газовой сети, убедитесь в
том, что: - соблюдены действующие нормативы;
- тип газа соответствует тому, на который рассчитан котел;
- газопровод очищен от грязи.
Во избежание лишних потерь давления, подключение газа
необходимо выполнять жесткой подводкой диаметром не
менее ¾’.
Перед входом газа в котел необходимо установить запорный
кран
(не входит в комплект поставки).
Рекомендуем установить на газопровод фильтр
соответствующего размера, если в газопроводе содержатся
посторонние частицы.
По окончании монтажа проверьте герметичность соединений,
как предусмотрено действующими стандартами монтажа.
3.5 Удаление продуктов сгорания
В помещениях, где установлены котлы с открытой камерой
сгорания следует предусматривать общеобменную вентиляцию
по расчету, но не менее одного обмена в 1 ч. Также необходимо
учитывать расход воздуха необходимого для горения топлива.
Дымоход и патрубок для присоединения к дымоходу должны
соответствовать местным и государственным стандартам и
предписаниям.
Дымоход должен обязательно быть жестким
, соединения
между элементами дымохода должны быть герметичными,
устойчивыми к температуре и к механическим воздействиям.
Диаметр дымохода не должен быть меньше диаметра патрубка
дымоудаления котла.
К дымоходу не допускается подключение других приборов.
Перед установкой котла необходимо убедиться в достаточной
тяге в дымоходе.
При образовании конденсата внутри дымохода возможно
потребуется его теплоизоляция.
Неизолированные дымоходы являются потенциальными
источниками опасности.
Отверстия для прохода участвующего в горении воздуха
и для вентиляции помещения должны соответствовать
техническим стандартам.
Запрещается закрывать или уменьшать размер
вентиляционных отверстий в том помещении, где
установлен котел.
T.A.

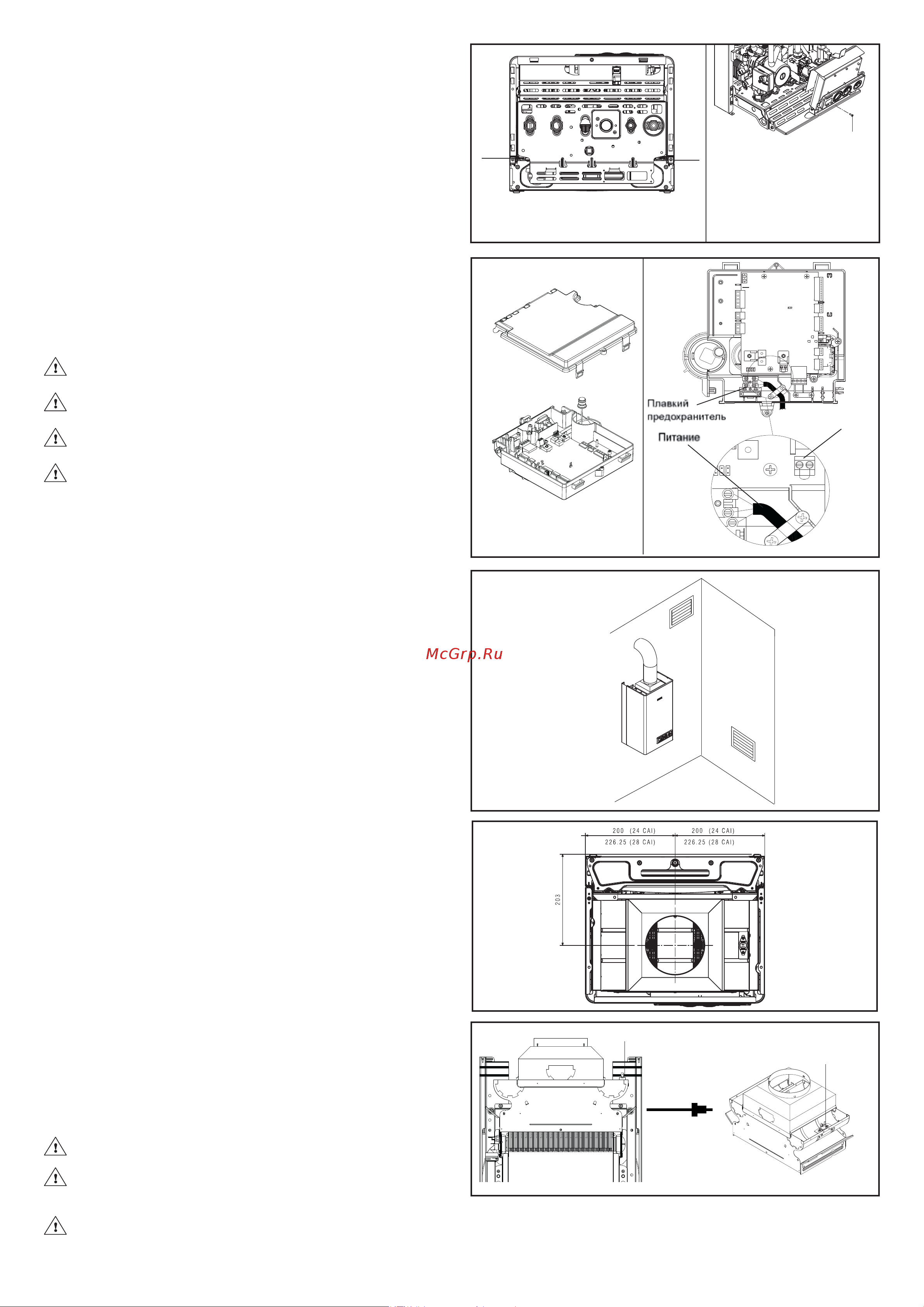

Рис. 3.4
A
A
12
Рис. 3.3
Рис. 3.5
Рис. 3.5a
Рис. 3.6
Рис. 3.7
Термостат
дымоудаления
Рис. 3.8
B
На рисунке 3.7 показан вид котла сверху и даны базовые
размеры, определяющие, где находится центр отверстия
для выхода дымовых газов по отношению к крепежному
кронштейну котла.
