Beretta CITY 28 C A I [7/27] Подключение внешних устройств
![Beretta CITY 28 C A I [7/27] Подключение внешних устройств](/views2/1936480/page7/bg7.png)
7
Рис 2.7
2.7 Подключение внешних устройств
регулятор комнатной температуры (24В) подключается, как показано на
схеме. Сначала необходимо снять перемычку на клеммной колодке с 2
контактами (CN5).
Рис 2.6
регулятор комнатной
температуры
Внимание
Вход ТА – с низким напряжением, безопасный.
Низковольтные потребители подключаются так, как показано на
схеме, к разъёму CN6.
C.R. – пульт дистанционного управления
SE – датчик уличной температуры
Пульт дистанционного управления и
датчик уличной температуры
ЗАМЕЧАНИЕ: РЕКОМЕНДУЕТСЯ СОБЛЮДАТЬ ПОЛЯРНОСТЬ L-N
MP Плата управления со встроенным ЖК-дисплеем и трансформатором
розжига
Р1 Потенциометр OFF – лето - зима – сброс / температура в системе
отопления
Р2 Потенциометр для выбора заданной температуры в контуре ГВС
Р3 Потенциометр для выбора кривой терморегулирования
JP1 Перемычка для активации ручек в режиме настройки
JP2 Перемычка для обнуления таймера контура отопления и запоминания
максимальной мощности в режиме
отопления
JP3 Перемычка для переключения метан – сжиженный нефтяной газ
JP4 Перемычка для снятия ограничения нагрева воды в контуре ГВС
JP6 Перемычка для подключения бойлера к одноконтурному котлу
F1 Плавкий предохранитель 2А Т
F Внешний плавкий предохранитель 3,15 А F
М3 Клеммная колодка для подключения внешних устройств
Т.А. Термостат температуры в помещении
E.A./R. Электрод розжига/обнаружения пламени
TR1 Удалённый Трансформатор Розжига
T.F. Термостат дымоудаления
S.R. Датчик NTC температуры в контуре отопления
T.L. Предельный термостат
OPE Соленоид газового клапана
P Насос
3V Сервопривод трехходового клапана
FL Датчик протока
S.S. Датчик NTC контура ГВС
PA Гидравлический прессостат
MOD Модулятор
CN1-CN13
Разъёмы для подключения аксессуаров:
CN6 - датчик наружной температ
уры.пульт дистанционного управления
CN7 - комплект для подключения клапанов контуров отопления
СN8 - комплект для снятия сигнала о блокировке
JP1
JP2
JP3
JP4
JP5
JP6
CN8
CN7
1
12
CN11
1
4
CN10
1
7
CN9
CN6
CN5
CN12
1
F1
2A T
CN13
P1
P3
P2
CN4
1
3
CN3
1
2
CN2
1
6
TR1
FA1
MP
3V
2
N
1
sanit.
3
risc.
3
1
CN4
1
4
CN10
T.L.
S.R.
−t°
1
12
CN11
F.L.
красный
красный
−t°
S.S.
P.A.
2
3
1
MOD
1
CN2
2
1
3
5
4
12 43
OPEOPE
rosa
P
N
L
230 V
M3
F
MOD
Газовый клапан
Предохранитель
3,15А
перемычка регулятора комнатной
температуры (напряжение 24 В)
Электрод
розжига
коричневый
коричневый
коричневый
коричневый
коричневый
коричневый
коричневый
синий
синий
синий
синий
синий
чёрный
чёрный
синий
белый
белый
фиолетовый
фиолетовый
серый
серый
ɤɨɪɢɱɧɟɜɵɣɨɬɨɩɥ
чёрный (ГВС)
7
1
CN9
T.F.
коричневый
синий

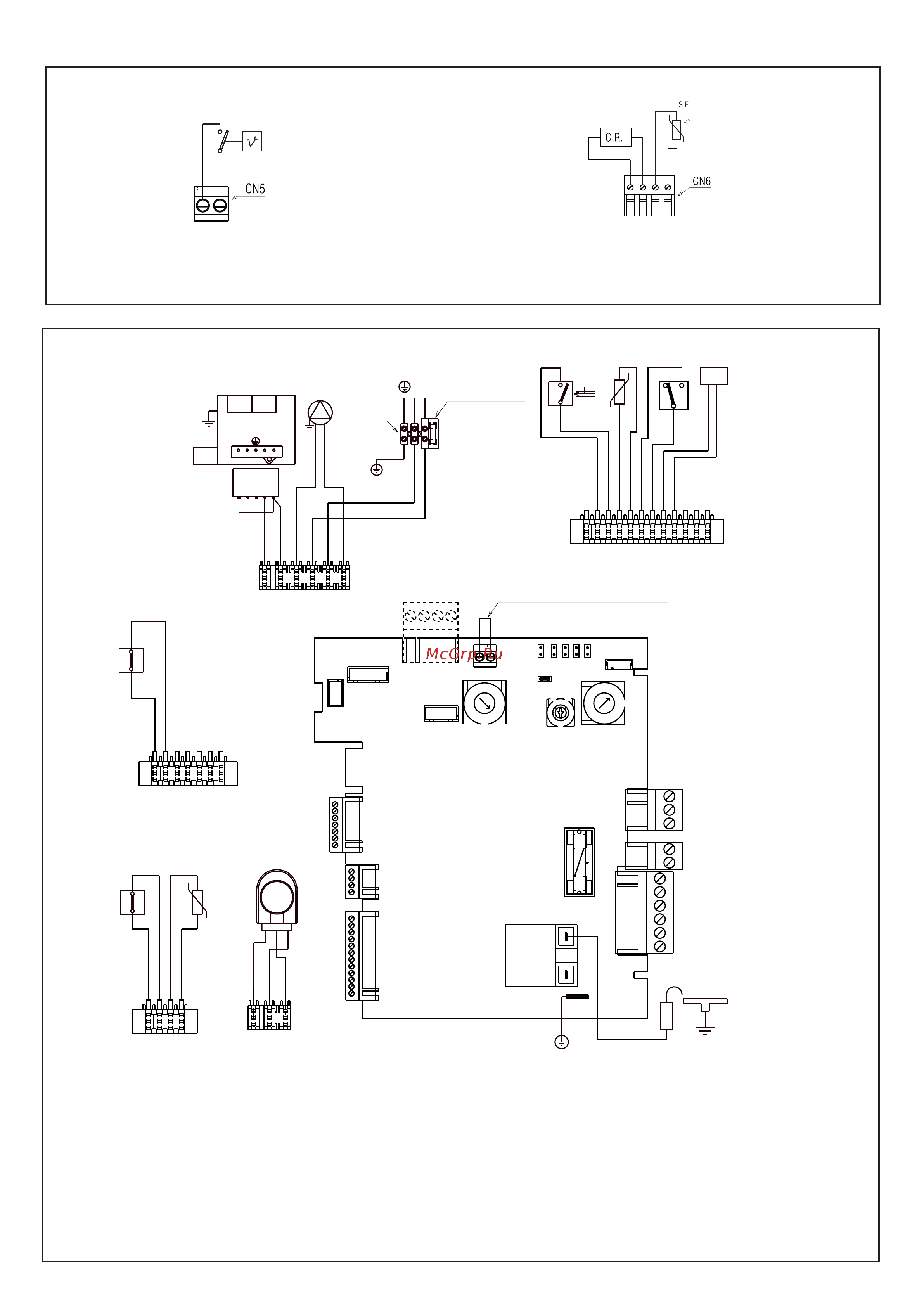

2.8 Электрическая схема
