22

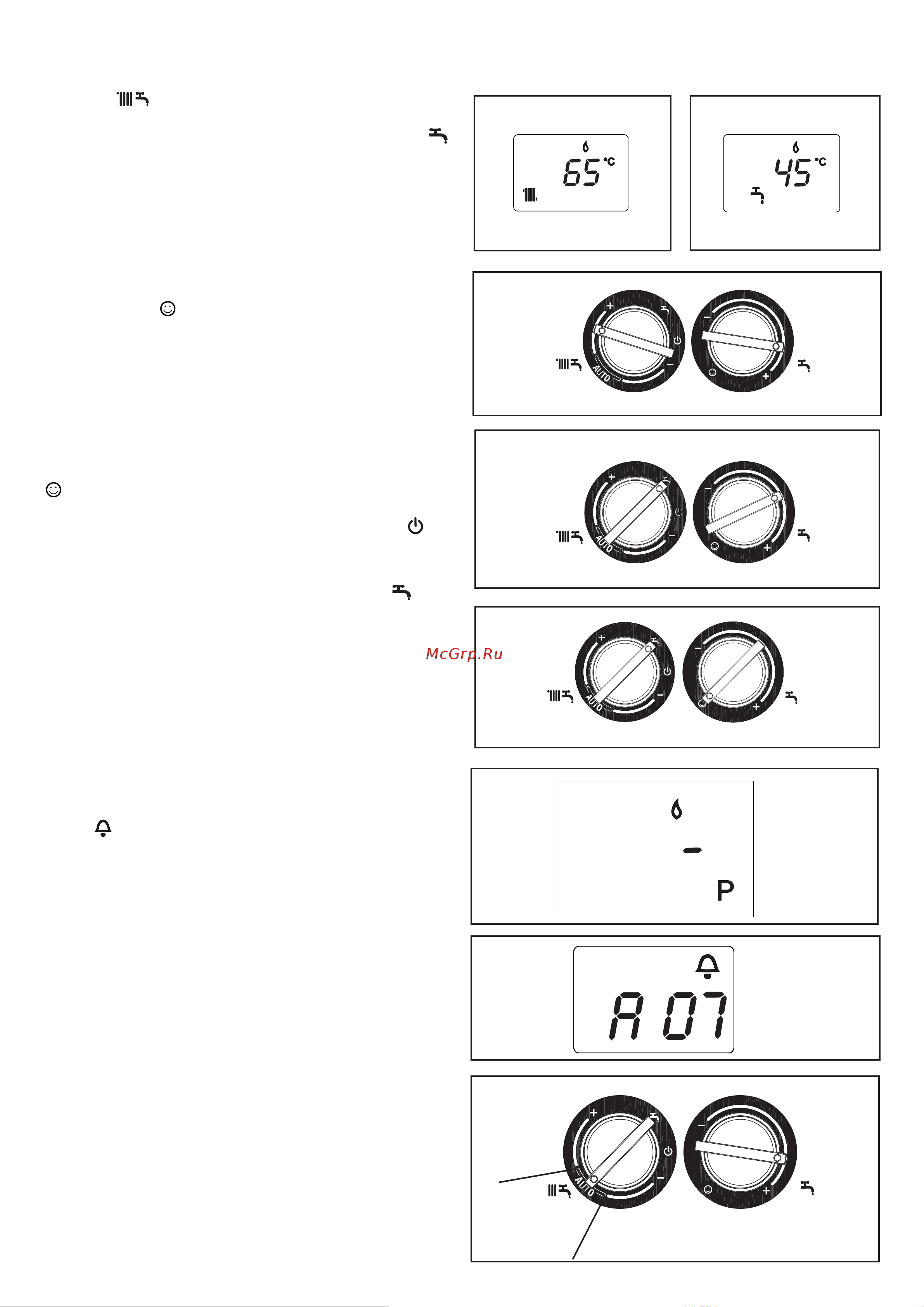

Рис. 3.5a
Рис. 3.4a
Рис. 3.2a
Рис. 3.3a
Рис.. 3.7a
Рис. 3.8a
Рис. 3.6a
Рис. 3.9a
Функция
S.A.R.A
Регулирование температуры воды в контуре отопления.
Чтобы установить температуру воды в контуре отопления
на нужное значение, поверните по часовой стрелке ручку с
символом
(рис. 3.4а) внутрь зоны обозначенной + и -.
Режим «лето»: установите переключатель на символ
(рис. 3.1а), при этом котел будет находиться в режиме
ожидания запроса на нагрев воды в контуре ГВС. При
появлении запроса котел включится и на ЖК-дисплее будут
высвечиваться температура горячей воды, символ работы в
режиме ГВС и символ наличия пламени (рис. 3.3а).
Функция предварительного подогрева воды в контуре
ГВС (уменьшается время приготовления горячей воды)
Повернуть ручку регулировки температуры в контуре ГВС (рис
3.6a) до символа ,чтобы активировать эту функцию. На ЖК
-дисплее будет высвечиваться символ P. Поверните обратно
ручку регулировки температуры в контуре ГВС в нужное
положение. Эта функция позволяет поддерживать воду в
теплообменнике ГВС в нагретом состоянии, что уменьшает
время приготовления горячей воды при появлении запроса от
системы ГВС.
Во время розжига горелки на ЖК - дисплее мигает символ P и
высвечивается символ наличия пламени.
Для отключения этой функции ручку регулировки температуры
воды в контуре ГВС необходимо снова повернуть до символа
, а потом вернуть обратно в нужное положение.
Функция не активна, когда котел выключен: переключатель
режимов работы (рис 4.1a) установлен в положение .
Регулирование температуры воды в контуре ГВС.
Чтобы установить температуру воды в контуре ГВС на
нужное значение, поверните ручку с символом (рис.
3.5а) внутрь зоны обозначенной + и -.
Котел будет находиться в режиме ожидания до тех пор,
пока не поступит запрос на нагрев воды. При запросе
от контура ГВС включится горелка. На ЖК-дисплее будут
высвечиваться символ работы в режиме ГВС, символ наличия
пламени и температура в контуре ГВС.
Котел будет работать до тех пор, пока не будет достигнута
заданная температура или пока не будет удовлетворен
запрос на нагрев воды, после чего он снова перейдет в режим
ожидания “stand-by”.
Если при розжиге или во время работы котла случиться
какая-либо неполадка, котел выполнит аварийную остановку.
На ЖК-дисплее будет высвечиваться код неисправности и
символ
сигнализирующий о блокировке котла (см. стр. 24).
Функция S.A.R.A. (Система Автоматического Регулирования
Температуры в помещении)
Данная функция активируется только при подключении к
котлу регулятора комнатной температуры. Данная функция
активируется при установке ручки регулятора температуры
воды в контуре отопления в сектор AUТO (рис. 3.9а). Котел
будет изменять температуру воды в подающем трубопроводе
в зависимости от температуры, заданной на термостате
температуры в помещении и от времени, которое уходит на
то, чтобы её достичь. При этом сокращается время работы
котла, температура в помещении меняется более комфортно
и сокращается расход энергоресурсов.
