Electrolux Basic Space 11Fi [3/30] Внутренняя структура котла

газовые котлы 3

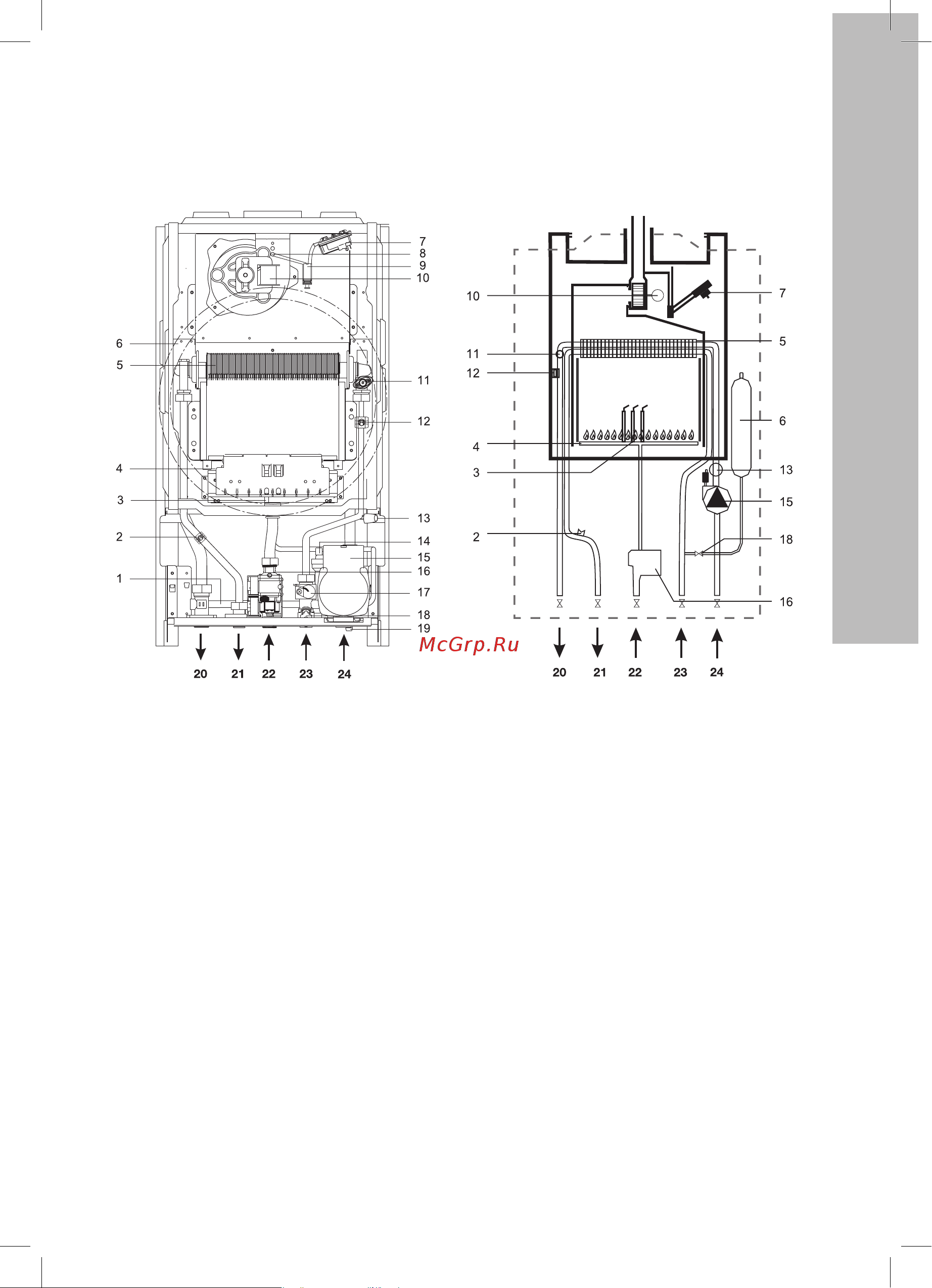

Внутренняя структура котла

1 Байпас

2 NTC датчик температуры ГВС

3 Электрод розжига и контроля пламени

4 Горелка

5 Битермический теплообменник

6 Расширительный бак

7 Прессостат дымоудаления

8 Трубка вентури

9 Конденсатосборник

10 Вентилятор дымоудаления

11 Предельный термостат системы отопления

12 NTC датчик температуры отопления

13 Датчик давления теплоносителя

14 Автоматический воздухоотводчик на насосе

15 Насос

16 Газовый клапан

17 Датчик расхода ГВС

18 Кран подпитки системы отопления

19 Трубка сброса давления

20 Выход контура отопления

21 Выход контура ГВС

22 Вход газа

23 Вход холодной воды

24 Вход контура отопления

Принципиальная схема
